Höghastighets-SMT-kretskortskontakter för tillämpningar med 25+ Gbit/s
Colibri® är ett skärmat, tvåradigt SMT-kontaktsystem med 0,5 mm delning.
Funktioner
- Uppfyller kraven enligt PICMG COM Express®
- och SFF-SIG CoreExpress®
- Kompatibel med vanliga kontaktdon
- för applikationer med 10+, 16+ eller 25+ Gbit/s
- Integrerad yta för bestyckning
- Förpackad i Tape & Reel
Tillämpningar
- COM Express®
- CoreExpress®
- mezzanin-kort-till-kort
- VITA59
Colibri: Översikt
Filter
Plug 10+
Colibri-plugg 220, 5 mm Artikel nr. 401-51101-51
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 220, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet 10+ Gbit/s
Parallell
SMT
Hög densitet
Hög hastighet
Colibri Plug 440, 5 mm Artikel nr. 401-51501-51
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 440, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet 10+ Gbit/s
Parallell
SMT
Hög densitet
Hög hastighet
Colibri-plugg 220, 8 mm Artikel nr. 401-55101-51
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 220, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet 10+ Gbit/s
Parallell
SMT
Hög densitet
Hög hastighet
Colibri Plug 440, 8 mm Artikel nr. 401-55501-51
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 440, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet 10+ Gbit/s
Parallell
SMT
Hög densitet
Hög hastighet
Colibri-plugg 120, 5 mm Artikel nr. 401-51401-51
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 120, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet 10+ Gbit/s
Parallell
SMT
Hög densitet
Hög hastighet
Colibri-plugg 120, 8 mm Artikel nr. 401-55401-51
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 120, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet 10+ Gbit/s
Parallell
SMT
Hög densitet
Hög hastighet

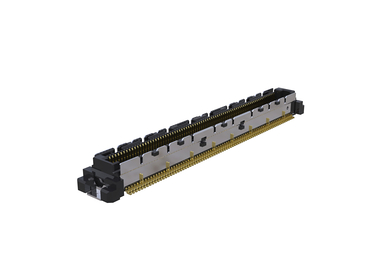

Colibri-plugg 160, 5 mm Artikel nr. 401-51301-51
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 160, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet 10+ Gbit/s
Parallell
SMT
Hög densitet
Hög hastighet

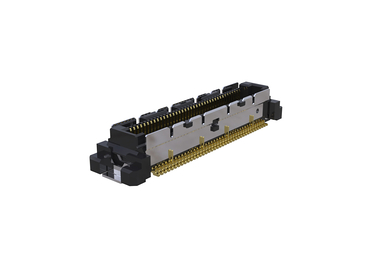

Colibri-plugg 80, 5 mm Artikel nr. 401-51601-51
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 80, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet 10+ Gbit/s
Parallell
SMT
Hög densitet
Hög hastighet
Colibri-plugg 40, 5 mm Artikel nr. 401-51701-51
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 40, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet 10+ Gbit/s
Parallell
SMT
Hög densitet
Hög hastighet
Colibri-plugg 160, 8 mm Artikel nr. 401-55301-51
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 160, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet 10+ Gbit/s
Parallell
SMT
Hög densitet
Hög hastighet
Colibri-plugg 80, 8 mm Artikel nr. 401-55601-51
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 80, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet 10+ Gbit/s
Parallell
SMT
Hög densitet
Hög hastighet
Colibri-plugg 40, 8 mm Artikel nr. 401-55701-51
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 40, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet 10+ Gbit/s
Parallell
SMT
Hög densitet
Hög hastighet
Plug 16+

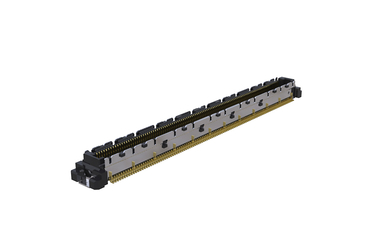

Colibri Plug 16+ 220, 5 mm Artikel nr. 401-51103-51
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 220, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 16+ Gbit/s för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet

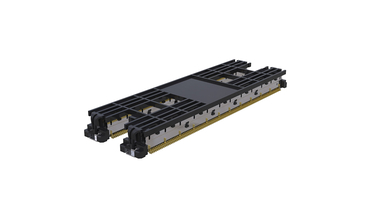

Colibri Plug 16+ 440, 5 mm Artikel nr. 401-51503-51
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 440, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 16+ Gbit/s för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet

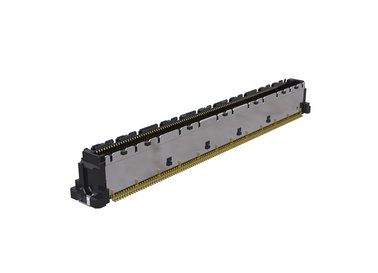

Colibri Plug 16+ 220, 8 mm Artikel nr. 401-55103-51
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 220, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 16+ Gbit/s för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet

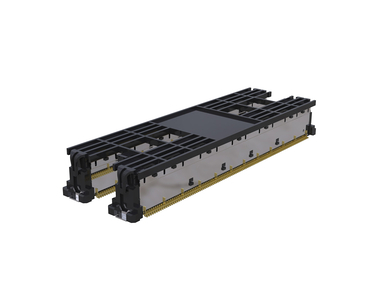

Colibri Plug 16+ 440, 8 mm Artikel nr. 401-55503-51
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 440, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 16+ Gbit/s för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet
Colibri Plug 16+ 160, 5 mm Artikel nr. 401-51303-51
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 160, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 16+ Gbit/s för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet

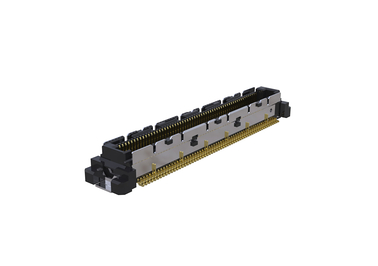

Colibri Plug 16+ 120, 5 mm Artikel nr. 401-51403-51
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 120, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 16+ Gbit/s för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet
Colibri Plug 16+ 80, 5 mm Artikel nr. 401-51603-51
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 80, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 16+ Gbit/s för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet

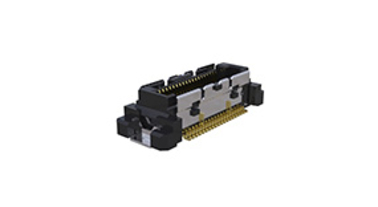

Colibri Plug 16+ 40, 5 mm Artikel nr. 401-51703-51
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 40, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 16+ Gbit/s för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet

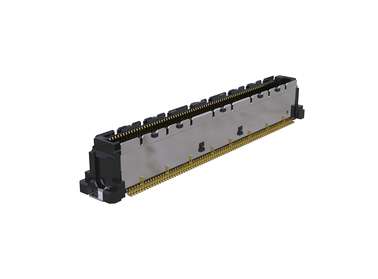

Colibri Plug 16+ 160, 8 mm Artikel nr. 401-55303-51
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 160, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 16+ Gbit/s för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet

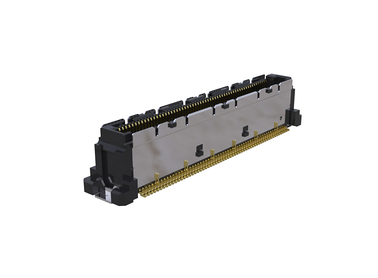

Colibri Plug 16+ 120, 8 mm Artikel nr. 401-55403-51
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 120, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 16+ Gbit/s för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet

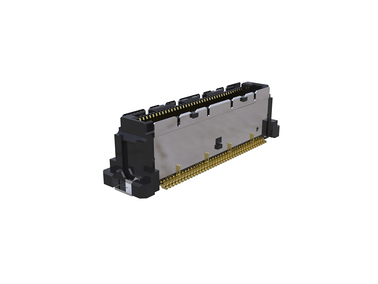

Colibri Plug 16+ 80, 8 mm Artikel nr. 401-55603-51
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 80, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 16+ Gbit/s för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet

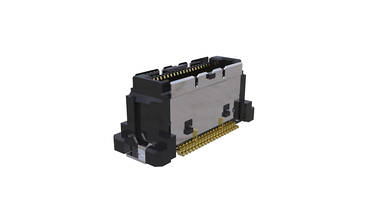

Colibri Plug 16+ 40, 8 mm Artikel nr. 401-55703-51
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 40, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 16+ Gbit/s för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet
Plug 25+
Colibri Plug 25+ 220, 5 mm Artikel nr. 401-51104-51
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 220, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 25+ Gbit/s för PCIe Gen4, 25 Gbit Ethernet, USB4
Parallell
SMT
Hög densitet
Hög hastighet
Colibri Plug 25+ 440, 5 mm Artikel nr. 401-51504-51
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 440, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 25+ Gbit/s för PCIe Gen4, 25 Gbit Ethernet, USB4
Parallell
SMT
Hög densitet
Hög hastighet
Colibri Plug 25+ 220, 8 mm Artikel nr. 401-55104-51
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 220, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 25+ Gbit/s för PCIe Gen4, 25 Gbit Ethernet, USB4
Parallell
SMT
Hög densitet
Hög hastighet
Colibri Plug 25+ 440, 8 mm Artikel nr. 401-55504-51
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Antal poler: 440, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet på 25+ Gbit/s för PCIe Gen4, 25 Gbit Ethernet, USB4
Parallell
SMT
Hög densitet
Hög hastighet
Uttag

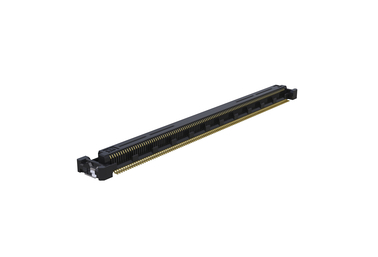

Colibri-uttag 220 Artikel nr. 402-51101-51
för alla kretskortsavstånd, Antal poler: 220, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet upp till 25+ Gbit/s, för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet

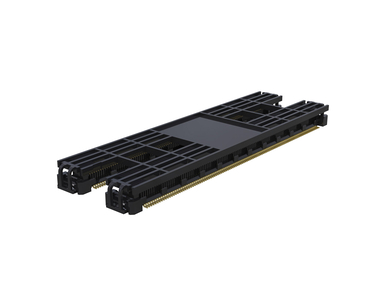

Colibri-uttag 440 Artikel nr. 402-51501-51
för alla kretskortsavstånd, Antal poler: 440, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet upp till 25+ Gbit/s, för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet

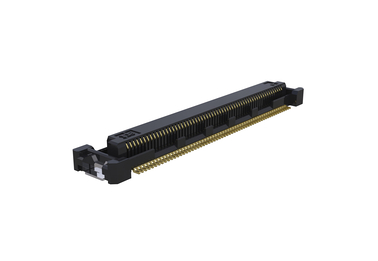

Colibri-uttag 120 Artikel nr. 402-51401-51
för alla kretskortsavstånd, Antal poler: 120, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet upp till 25+ Gbit/s, för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet

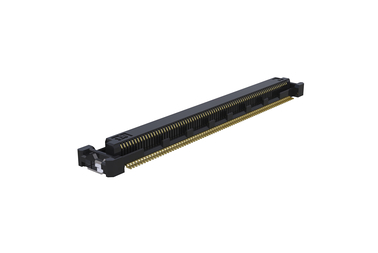

Colibri-uttag 160 Artikel nr. 402-51301-51
för alla kretskortsavstånd, Antal poler: 160, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet upp till 25+ Gbit/s, för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet

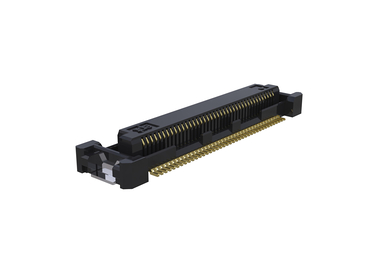

Colibri-uttag 80 Artikel nr. 402-51601-51
för alla kretskortsavstånd, Antal poler: 80, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet upp till 25+ Gbit/s, för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet

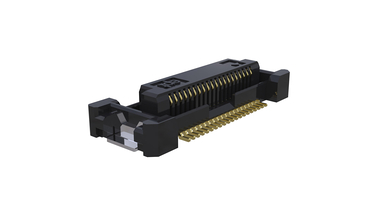

Colibri-uttag 40 Artikel nr. 402-51701-51
för alla kretskortsavstånd, Antal poler: 40, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet upp till 25+ Gbit/s, för PCIe Gen4
Parallell
SMT
Hög densitet
Hög hastighet
Plug Heavy Au
Colibri Heavy Au Plug 10+ 220, 5 mm Artikel nr. 401-51101-52
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Polantal 220 i raster 0,5 mm, SMT-anslutningsteknik, Dataöverföringshastighet 10+ Gbit/s, 0,76 µm Au
Parallell
SMT
Hög densitet
Hög hastighet
Robust
Colibri Heavy Au Plug 10+ 440, 5 mm Artikel nr. 401-51501-52
för 5 mm avstånd mellan kretskort, Överlappningssäkerhet upp till +0,6 mm, Polantal 440 i raster 0,5 mm, SMT-anslutningsteknik, Dataöverföringshastighet 10+ Gbit/s, 0,76 µm Au
Parallell
SMT
Hög densitet
Hög hastighet
Robust
Colibri Heavy Au Plug 10+ 220, 8 mm Artikel nr. 401-55101-52
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Polantal 220 i raster 0,5 mm, SMT-anslutningsteknik, Dataöverföringshastighet 10+ Gbit/s, 0,76 µm Au
Parallell
SMT
Hög densitet
Hög hastighet
Robust
Colibri Heavy Au-plugg 10+ 440, 8 mm Artikel nr. 401-55501-52
för 8 mm kretskortsavstånd, Överlappningssäkerhet upp till +0,6 mm, Polantal 440 i raster 0,5 mm, SMT-anslutningsteknik, Dataöverföringshastighet 10+ Gbit/s, 0,76 µm Au
Parallell
SMT
Hög densitet
Hög hastighet
Robust
Kontaktdon, tung, Au
Colibri heavy Au-uttag 220 Artikel nr. 402-51101-52
för alla kretskortsavstånd, Antal poler: 220, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet upp till 25+ Gbit/s
t för PCIe Gen4, 0,76 µm Au
t för PCIe Gen4, 0,76 µm Au
Parallell
SMT
Hög densitet
Hög hastighet
Robust
Colibri heavy Au-uttag 440 Artikel nr. 402-51501-52
för alla kretskortsavstånd, Antal poler: 440, SMT-anslutningsteknik, Raster 0,5 mm, Dataöverföringshastighet upp till 25+ Gbit/s för PCIe Gen4, 0,76 µm Au
Parallell
SMT
Hög densitet
Hög hastighet
Robust
Annat antal stolpar? Andra staplingshöjder? Alternativa kontaktbeläggningar? Kundanpassade varianter? Eftersläpande kontakter?
Höjdpunkter hos Colibri HighSpeed SMT-kontakter
Vad kan de populära Colibri HighSpeed-kontakterna från ept? Vilka kretskortsavstånd kan man uppnå med dem? Finns det olika antal poler? Hur många Gbit/s är möjliga vid dataöverföring?
I vår animerade film får du svar på dessa frågor och mycket mer. Ta en
titt direkt! (eller på YouTube)!
I vår animerade film får du svar på dessa frågor och mycket mer. Ta en
titt direkt! (eller på YouTube)!
Funktioner hos PICMG-kontakter
Colibri® är ett skärmat, tvåradigt SMT-kontaktsystem med 0,5 mm delning. Det uppfyller alla krav i specifikationerna för kontakter från PICMG COM Express®, SFF-SIG CoreExpress® samt nano-ETXexpress. Colibri®-produkterna är kompatibla med de vanligaste kontakterna på marknaden och har genomgått omfattande tester.
Översikt över COM-modulernas
detaljer
Översikt över detaljerna för
bärarkortet
Vi tillverkar skräddarsydda, individuella kontaktdon för just din applikation.
Begär en offert på skräddarsydda kontaktdon nu
- andra polantal
- andra stapelhöjder
- alternativa kontaktbeläggningar
Begär en offert på skräddarsydda kontaktdon nu
COM Express-standarden för kontaktdon
COM Express®-specifikationen för kontaktdon har utvecklats av PICMG för Computer-on-Module (COM). Här fastställs bland annat vilka mått modulen måste ha och var fästhålen och kontaktplaceringarna gentemot bärarkortet ska placeras.
COM Express®-moduler integrerar de centrala funktionerna hos en startbar dator, såsom CPU, grafikprocessor, arbetsminne och standardgränssnitt.
Att ansluta en COM-modul till ett bärarkort minskar utvecklingstiden och kostnaderna. Dessutom kan produktens livscykel inte bara förlängas utan även uppgraderas genom att nyare COM Express®-moduler med högre prestanda ansluts till bärarkortet.
COM Express®-moduler integrerar de centrala funktionerna hos en startbar dator, såsom CPU, grafikprocessor, arbetsminne och standardgränssnitt.
Att ansluta en COM-modul till ett bärarkort minskar utvecklingstiden och kostnaderna. Dessutom kan produktens livscykel inte bara förlängas utan även uppgraderas genom att nyare COM Express®-moduler med högre prestanda ansluts till bärarkortet.

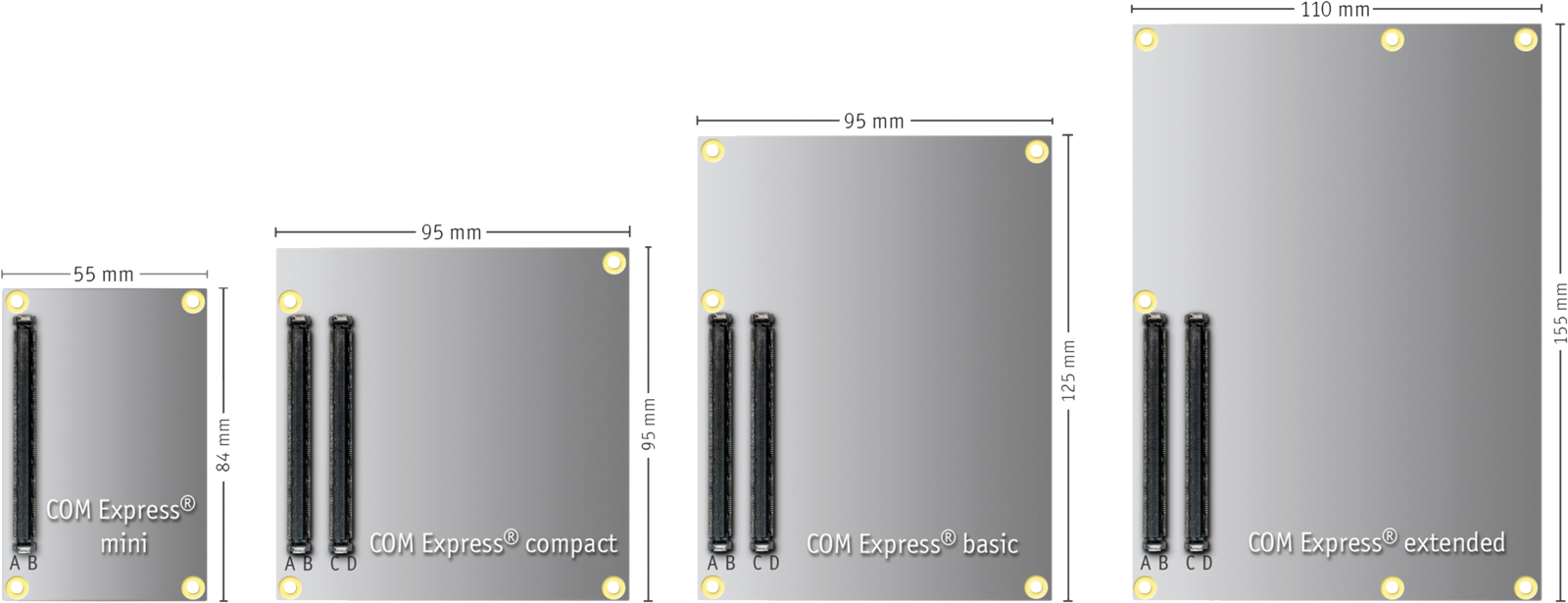

COM Express®-modulstorlekar för kontaktdon enligt PICMG
Typiska användningsområden för Colibri HighSpeed-kontaktdon
- Industriell automatisering
- Kiosk- och kassasystem
- Medicinteknik
- Mätteknik
- Spel
- Transport
- Server
PICMG Colibri-kontaktdon för COM Express
"Vi har gång på gång hört från hårdvaruutvecklare att kraven på höghastighetskontakter har ökat och att de därför behöver SMT-kontakter som klarar mer än 8 Gbit/s. Vår 10 Gbit/s-version av Colibri SMT-kontakterna har länge övertygat med sin utmärkta signalintegritet. Med Colibri-versionerna 16+ och 25+ Gbit/s möjliggör vi en störningsfri dataöverföring av USB 3.1 Gen2- och PCI Express 4.0-signaler.
Våra Colibri SMT-kontakter för COM Express-applikationer har en optimerad kontaktdesign, vilket gör att applikationer för höghastighetskontakter på 10, 16 eller 25+ Gbit/s och mer utan vidare kan realiseras. Våra simuleringar visar utmärkt signalintegritet – även vid höga dataöverföringshastigheter. Jag är helt övertygad om höghastighetskapaciteten hos våra Colibri COM Express-kontakter. Ni bör ta en titt på funktionerna själva och beställa minst ett prov!
För simulering av egna konstruktioner kan ni även begära S-parametrar från oss."
Florian Guglhör, produktchef ept
Våra Colibri SMT-kontakter för COM Express-applikationer har en optimerad kontaktdesign, vilket gör att applikationer för höghastighetskontakter på 10, 16 eller 25+ Gbit/s och mer utan vidare kan realiseras. Våra simuleringar visar utmärkt signalintegritet – även vid höga dataöverföringshastigheter. Jag är helt övertygad om höghastighetskapaciteten hos våra Colibri COM Express-kontakter. Ni bör ta en titt på funktionerna själva och beställa minst ett prov!
För simulering av egna konstruktioner kan ni även begära S-parametrar från oss."
Florian Guglhör, produktchef ept
FAQ: Frågor och svar om Colibri SMT-kontaktdon
För vilka dataöverföringshastigheter är Colibri SMT-kontakterna lämpliga?I vilka höghastighetsapplikationer används Colibri-kontakter?Var används Colibri-kontakter enligt PICMG redan med framgång?Behövs det ett monteringshjälpmedel för hantering av Colibri High Speed-kontakter?Levereras PICMG Colibri-kontakterna även i Tape & Reel-förpackning?Är Colibri COM Express-kontakter UL-godkända komponenter?Uppfyller ept:s kretskortskontakter RoHS-kraven?
För vilka dataöverföringshastigheter är Colibri SMT-kontakterna lämpliga?

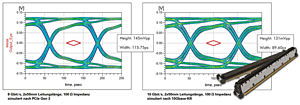

Simuleringar med COM Express®-kontaktsystemet Colibri® vid 8 respektive 10 Gbit/s visar på en utmärkt signalintegritet. Genom vidareutveckling och förbättringar av kontaktdesignen har Colibri-kontakternas höghastighetskapacitet kunnat utökas till 25+ Gbit/s. Detta gör COM Express-kontaktsystemet till det självklara valet för din applikation vid höga dataöverföringshastigheter på 25 Gbit/s och mer.
I vilka höghastighetsapplikationer används Colibri-kontakter?
Colibri High Speed-kontakter är utmärkta för höga dataöverföringshastigheter och därmed för alla typer av höghastighetsapplikationer. Dit hör till exempel COM Express- och Mezzanine-kort-till-kort-system med dataöverföringshastigheter för 10-Gigabit-Ethernet och PCI Express Gen3.
Var används Colibri-kontakter enligt PICMG redan med framgång?
Colibri COM Express-kontakter används bland annat redan inom industriell automation, kiosk- och kassasystem, medicinteknik, mätteknik, spel, transportsektorn samt fastighetsteknik.
Behövs det ett monteringshjälpmedel för hantering av Colibri High Speed-kontakter?
Colibri-Receptacles konstruktion ger tillräcklig sugyta för sugpipetten och kräver därför inget extra påfyllningshjälpmedel.
Även Colibri-Plug kan påfyllas på ett tillförlitligt sätt med en smal sugpipett utan något extra påfyllningshjälpmedel.
Levereras PICMG Colibri-kontakterna även i Tape & Reel-förpackning?
Ja, Colibri SMT-kontakter levereras normalt i Tape and Reel-förpackningar, vilket möjliggör helautomatisk hantering med pick-and-place-maskiner. På begäran kan leverans även ske i tray-förpackningar.
Är Colibri COM Express-kontakter UL-godkända komponenter?
Ja, Colibri-kontakter från ept är UL-godkända komponenter i USA och Kanada.
Uppfyller ept:s kretskortskontakter RoHS-kraven?
RoHS (Restriction of the use of certain Hazardous Substances) är direktivet om begränsning av användningen av vissa farliga ämnen i elektriska och elektroniska produkter.
Vi bekräftar att Colibri-kontakter från ept uppfyller kraven i RoHS-direktivet 2011/65/EU. Mer information finns under RoHS & REACH.
Vittnesmål
Vi respekterar våra kunders önskan om diskretion och anger därför inga källor nedan.
Vi garanterar dock fullt ut att dessa uttalanden är äkta.
Vi garanterar dock fullt ut att dessa uttalanden är äkta.
Vid användning med mycket höga dataöverföringshastigheter nådde Colibri 10 Gbit/s ibland sina gränser: Med den nya Plug 16+ fungerar dock överföringar av USB 3.1 Gen2-signaler nu utan problem.
För oss var det avgörande att epts COM Express-kontakter uppvisade de bästa värdena i ögondiagrammen (jitter, ögonhöjd och ögonbredd).
Tack vare Tape&Reel-förpackningen för Colibri-kontakter kunde vi öka autonomitiden på monteringsautomaten och därmed sänka tillverkningskostnaderna.
För vår 10 Gbit/s-applikation har vi godkänt enbart Colibri-kontakter.
Det är först sedan vi började använda Colibri High Speed-kontakter som vi inte längre har några problem med vätskeupptagningen vid reflow-lödning.
Tack vare tape-and-reel-förpackningen för Colibri SMT-kretskortskontakter har produktiviteten i vår tillverkning ökat avsevärt.
Stödet från ept vid införandet av Colibri-kontakterna i vår tillverkning var utmärkt. Vi kände oss i goda händer.
Hos ept är tillgången på Colibri-kontakter garanterad. Det var oerhört viktigt för oss.
