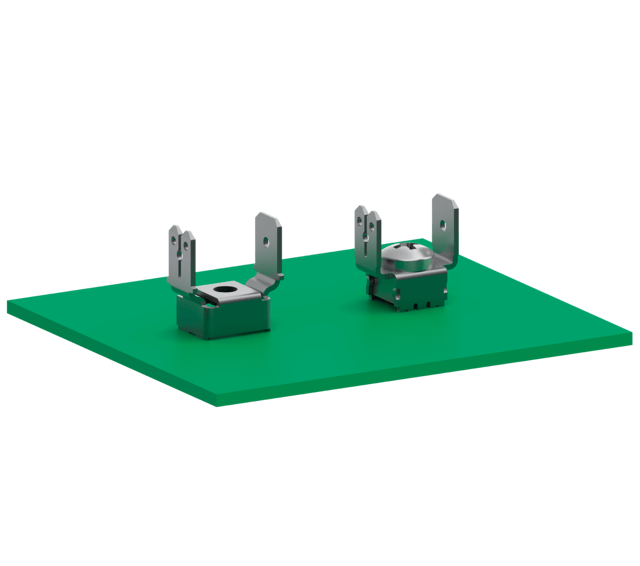

Strömanslutningar – strömförsörjning på kretskortet

Strömförsörjningsanslutningar med pressteknik: ept-Power-anslutningarna är särskilt avsedda för strömförsörjningsanslutningar på kretskort. Kabeln ansluts med kabelskor som skruvas fast eller med platta stiftanslutningar (Faston).

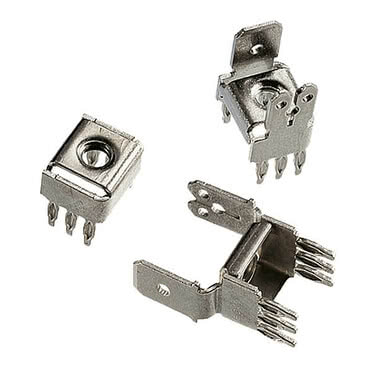

PowerTerminals 5 08x10 16 Gewinde M4 Foto

Funktioner

Enkel anslutning av strömförsörjningsledningar.
Olika varianter, t.ex. vinklad eller böjd anslutning, är möjliga.
Enkel montering genom insprutning.
Tillbehör: Skruvar, M4- eller M5-gänga

Tillämpningar

Strömförsörjning via skruvanslutning eller Faston-kontakt –
Backplane-system för strömförsörjning

Strömanslutningar: Översikt

Fakta i korthet Tillämpningar Power Terminals produkter Funktioner

Raster 5,08 x 10,16 mm

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-33008

Gänga M4, Anslutningslängd 5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-33008 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 10,16 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-33009

Gänga M4, Anslutningslängd 5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-33009 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 10,16 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-33048

Gänga M4, Anslutningslängd 5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-33048 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 10,16 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-33049

Gänga M4, Anslutningslängd 5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-33049 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 10,16 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-33248

Gänga M4, Anslutningslängd 5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-33248 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 10,16 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-33249

Gänga M4, Anslutningslängd 5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-33249 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 10,16 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-32004

Gänga M4, Anslutningslängd 5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-32004 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 10,16 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-32006

Gänga M4, Anslutningslängd 5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-32006 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 10,16 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-32044

Gänga M4, Anslutningslängd 5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-32044 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 10,16 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-32046

Gänga M4, Anslutningslängd 5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-32046 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 10,16 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-32244

Gänga M4, Anslutningslängd 5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-32244 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 10,16 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-32246

Gänga M4, Anslutningslängd 5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 10,16 mm Artikel nr. 911-32246 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 10,16 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Raster 5,08 x 7,62 mm

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-22015

PowerTerminals 5 08x7 62 Gewinde M5 Foto

Gänga M4, Anslutningslängd 4,5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-22015 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	4,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 7,62 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-22020

Gänga M5, Anslutningslängd 4,5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-22020 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	4,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 7,62 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M5
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-22715/1

Gänga M4, Anslutningslängd 4,5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-22715/1 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	4,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 7,62 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-22720/1

Gänga M5, Anslutningslängd 4,5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-22720/1 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	4,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 7,62 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M5
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-60045

Gänga M4, Anslutningslängd 4,5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-60045 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	4,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 7,62 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-60050

Gänga M5, Anslutningslängd 4,5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-60050 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	4,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 7,62 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M5
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-60645/1

Gänga M4, Anslutningslängd 4,5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-60645/1 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	4,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 7,62 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M4
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-60650/1

Gänga M5, Anslutningslängd 4,5 mm

Press-fit-teknik

Kraft

Robust

Visa mer produktinformation

Strömanslutningar, raster 5,08 x 7,62 mm Artikel nr. 910-60650/1 - Tekniska data

Grunderna

Anslutningsteknik	Press-fit-teknik
Anslutningslängd	4,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Sn

Mekanisk

Dimension på rutnätet	5,08 x 7,62 mm

Elektrisk

Driftström	20° 45', 70° 30', 100° 25'

Bearbetning

Tråd	M5
Max. åtdragningsmoment	1,3 Nm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Tillbehör

Power Terminals snäppmutter Artikel nr. 910-20015

Gänga M4

Visa mer produktinformation

Power Terminals snäppmutter Artikel nr. 910-20015 - Tekniska data

Grunderna

Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering

Bearbetning

Tråd	M4

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Power Terminals snäppmutter Artikel nr. 910-20020

Gänga M5

Visa mer produktinformation

Power Terminals snäppmutter Artikel nr. 910-20020 - Tekniska data

Grunderna

Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering

Bearbetning

Tråd	M5

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Power Terminals cylindrisk skruv DIN 84, M4 Artikel nr. 910-20145

Gänga M4

Visa mer produktinformation

Power Terminals cylindrisk skruv DIN 84, M4 Artikel nr. 910-20145 - Tekniska data

Grunderna

Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering

Bearbetning

Tråd	M4

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Power Terminals krysskruv Artikel nr. 910-20146

Gänga M4

Visa mer produktinformation

Power Terminals krysskruv Artikel nr. 910-20146 - Tekniska data

Grunderna

Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering

Bearbetning

Tråd	M4

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Power Terminals cylindrisk skruv DIN 84, M5 Artikel nr. 910-20150

Gänga M5

Visa mer produktinformation

Power Terminals cylindrisk skruv DIN 84, M5 Artikel nr. 910-20150 - Tekniska data

Grunderna

Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering

Bearbetning

Tråd	M5

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Power Terminals låsbricka Artikel nr. 910-20320

Gänga M4

Visa mer produktinformation

Power Terminals låsbricka Artikel nr. 910-20320 - Tekniska data

Grunderna

Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering

Bearbetning

Tråd	M4

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Power Terminals låsbricka Artikel nr. 910-20330

Gänga M5

Visa mer produktinformation

Power Terminals låsbricka Artikel nr. 910-20330 - Tekniska data

Grunderna

Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Kopparlegering

Bearbetning

Tråd	M5

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Annat antal stolpar? Andra staplingshöjder? Alternativa kontaktbeläggningar? Kundanpassade varianter? Eftersläpande kontakter?

Begär kundanpassade kontaktdon

" Inte rätt för dig? Begär en skräddarsydd kontakt nu!

Username:

Tack så mycket! Vi kommer att granska era önskemål och återkomma till er.

Om ni har några frågor står vi alltid till ert förfogande via e-post eller telefon.

Ingen passande produkt hittades – Begär information om produkten nu:

Fält markerade med * är obligatoriska.

Företag *

Hälsning

Förnamn *

Namn *

Gata *

POSTCODE *

Plats *

Land *

e-post *

Telefon *

Produktkrav *

Du kan läsa vår integritetspolicy här.

Funktioner

ept-Power-anslutningsklämmorna utmärker sig genom sin enkla anslutning av strömförsörjningskablar och sin smidiga montering genom pressning. Power-anslutningsklämmorna finns i olika utföranden, till exempel vinklade eller med avböjd anslutning.
