flexilink PCB-kontakter
flexilinkjumper är en flexibel, icke-steckbar kretskortskontakt som övertygar genom sin utrymmesbesparande design i kombination med en hög ström strömbärförmåga på 11 ampere per stift.
Precis som med flexilinkjumper garanterar flexilinkb-t-b en säker kontakt vid mekaniska påfrestningar som stötar och vibrationer tack vare ”press-fit-teknik”.
Filter
kort-till-kort

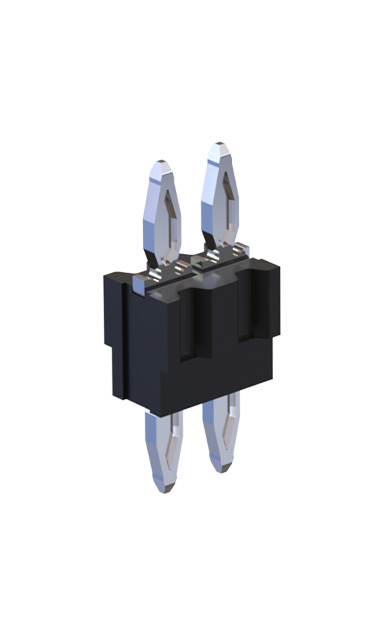

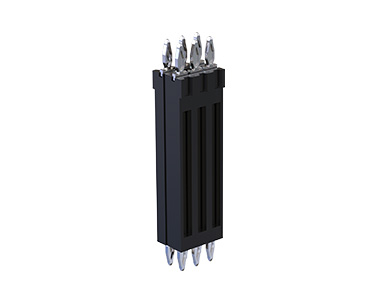

flexilink b-t-b, 5 mm höjd Artikel nr. 990-52XNN050-110
5 mm höjd, för en tvåstegs pressningsprocess, 1–3 kontaktrader, Plats- och kostnadsbesparing, ersätter distanshållare, Artikelnummerkod: X = antal rader, NN = antal poler per rad, För förfrågningar, vänligen kontakta vår försäljningsavdelning.
Parallell
Press-fit-teknik
Kraft
Robust

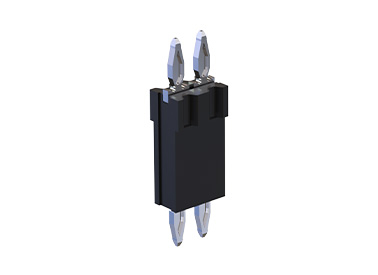

flexilink b-t-b, 10 mm höjd Artikel nr. 990-52XNN100-110
10 mm höjd, för en tvåstegs pressningsprocess, 1–3 kontaktrader, Plats- och kostnadsbesparing, ersätter distanshållare, Artikelnummerkod: X = antal rader, NN = antal poler per rad, För förfrågningar, vänligen kontakta vår försäljningsavdelning.
Parallell
Press-fit-teknik
Kraft
Robust

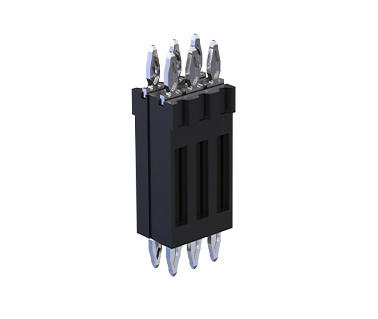

flexilink b-t-b, 15 mm monteringshöjd Artikel nr. 990-52XNN150-110
15 mm höjd, för en tvåstegs pressningsprocess, 1–3 kontaktrader, Plats- och kostnadsbesparing, ersätter distanshållare, Artikelnummerkod: X = antal rader, NN = antal poler per rad, För förfrågningar, vänligen kontakta vår försäljningsavdelning.
Parallell
Press-fit-teknik
Kraft
Robust

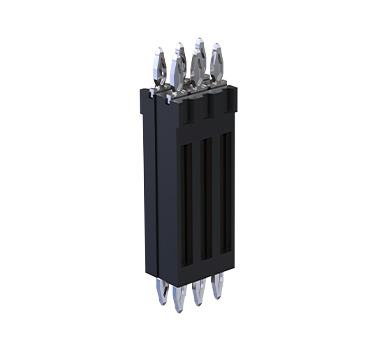

flexilink b-t-b, 20 mm höjd Artikel nr. 990-52XNN200-110
20 mm höjd, för en tvåstegs pressningsprocess, 1–3 kontaktrader, Plats- och kostnadsbesparing, ersätter distanshållare, Artikelnummerkod: X = antal rader, NN = antal poler per rad, För förfrågningar, vänligen kontakta vår försäljningsavdelning.
Parallell
Press-fit-teknik
Kraft
Robust
flexilink b-t-b, 25 mm höjd Artikel nr. 990-52XNN250-110
25 mm höjd, för en tvåstegs pressningsprocess, 1–3 kontaktrader, Plats- och kostnadsbesparing, ersätter distanshållare, Artikelnummerkod: X = antal rader, NN = antal poler per rad, För förfrågningar, vänligen kontakta vår försäljningsavdelning.
Parallell
Press-fit-teknik
Kraft
Robust
bygel

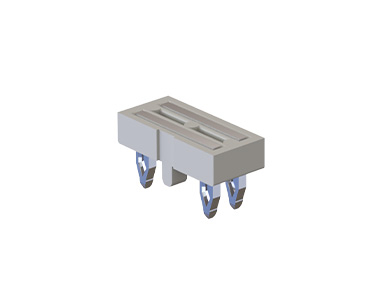

flexilink-bygel, 2 kontakter Artikel nr. 991-500200-11
2 kontakter, 11 A strömbelastningsförmåga, litet utrymmesbehov, enkel montering utan lödning, kan bestyckas variabelt med 2 eller 4 mm raster
Horisontell
Press-fit-teknik
Kraft

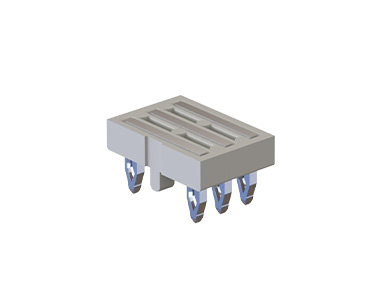

flexilink-bygel, 3 kontakter Artikel nr. 991-500300-11
3 kontakter, 11 A strömbelastningsförmåga, litet utrymmesbehov, enkel montering utan lödning, kan bestyckas variabelt med 2 eller 4 mm raster
Horisontell
Press-fit-teknik
Kraft

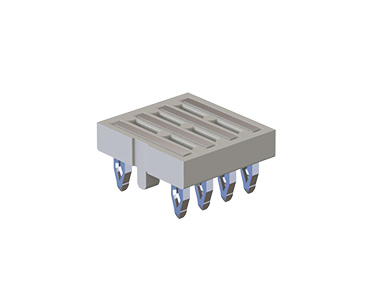

flexilink-bygel, 4 kontakter Artikel nr. 991-500400-11
4 kontakter, 11 A strömbelastningsförmåga, litet utrymmesbehov, enkel montering utan lödning, kan bestyckas variabelt med 2 eller 4 mm raster
Horisontell
Press-fit-teknik
Kraft

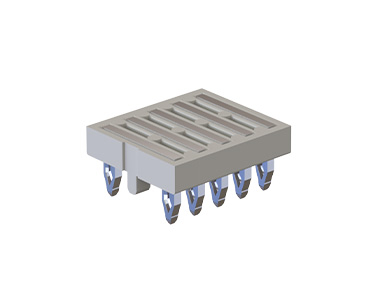

flexilink-bygel, 5 kontakter Artikel nr. 991-500500-11
5 kontakter, 11 A strömbelastningsförmåga, litet utrymmesbehov, enkel montering utan lödning, kan bestyckas variabelt med 2 eller 4 mm raster
Horisontell
Press-fit-teknik
Kraft

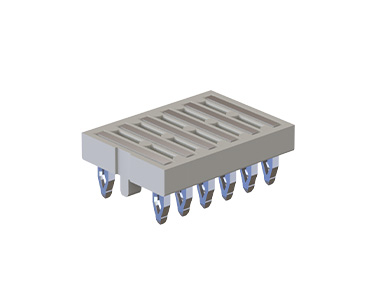

flexilink-bygel, 6 kontakter Artikel nr. 991-500600-11
6 kontakter, 11 A strömbelastningsförmåga, litet utrymmesbehov, enkel montering utan lödning, kan bestyckas variabelt med 2 eller 4 mm raster
Horisontell
Press-fit-teknik
Kraft

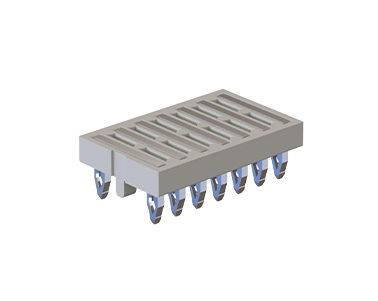

flexilink-bygel, 7 kontakter Artikel nr. 991-500700-11
7 kontakter, 11 A strömbelastningsförmåga, litet utrymmesbehov, enkel montering utan lödning, kan bestyckas variabelt med 2 eller 4 mm raster
Horisontell
Press-fit-teknik
Kraft

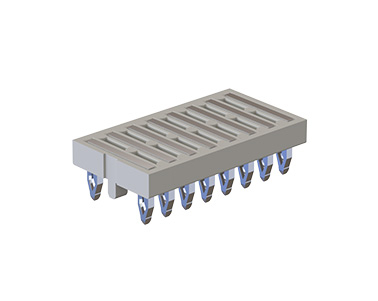

flexilink-bygel, 8 kontakter Artikel nr. 991-500800-11
8 kontakter, 11 A strömbelastningsförmåga, litet utrymmesbehov, enkel montering utan lödning, kan bestyckas variabelt med 2 eller 4 mm raster
Horisontell
Press-fit-teknik
Kraft

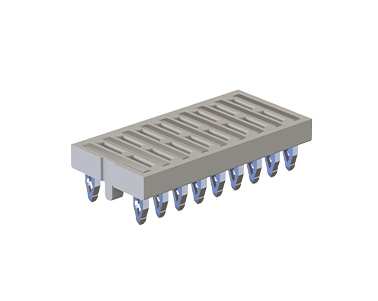

flexilink-bygel, 9 kontakter Artikel nr. 991-500900-11
9 kontakter, 11 A strömbelastningsförmåga, litet utrymmesbehov, enkel montering utan lödning, kan bestyckas variabelt med 2 eller 4 mm raster
Horisontell
Press-fit-teknik
Kraft

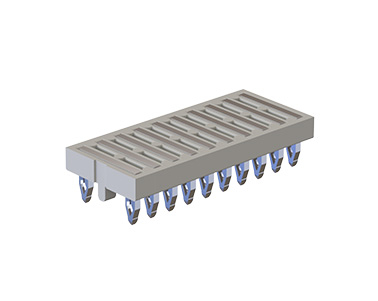

flexilink-bygel, 10 kontakter Artikel nr. 991-501000-11
10 kontakter, 11 A strömbelastningsförmåga, litet utrymmesbehov, enkel montering utan lödning, kan bestyckas variabelt med 2 eller 4 mm raster
Horisontell
Press-fit-teknik
Kraft
flexilink-bygel, 11 kontakter Artikel nr. 991-501100-11
11 kontakter, 11 A strömbelastningsförmåga, litet utrymmesbehov, enkel montering utan lödning, kan bestyckas variabelt med 2 eller 4 mm raster
Horisontell
Press-fit-teknik
Kraft
flexilink-bygel, 12 kontakter Artikel nr. 991-501200-11
12 kontakter, 11 A strömbelastningsförmåga, litet utrymmesbehov, enkel montering utan lödning, kan bestyckas variabelt med 2 eller 4 mm raster
Horisontell
Press-fit-teknik
Kraft

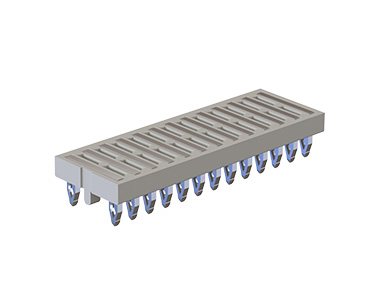

flexilink-bygel, 13 kontakter Artikel nr. 991-501300-11
13 kontakter, 11 A strömbelastningsförmåga, litet utrymmesbehov, enkel montering utan lödning, kan bestyckas variabelt med 2 eller 4 mm raster
Horisontell
Press-fit-teknik
Kraft

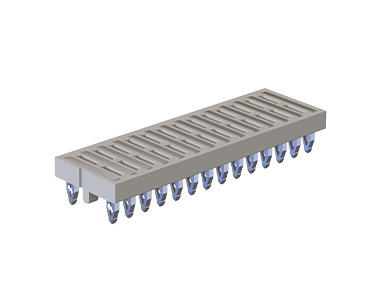

flexilink-bygel, 14 kontakter Artikel nr. 991-501400-11
14 kontakter, 11 A strömbelastningsförmåga, litet utrymmesbehov, enkel montering utan lödning, kan bestyckas variabelt med 2 eller 4 mm raster
Horisontell
Press-fit-teknik
Kraft

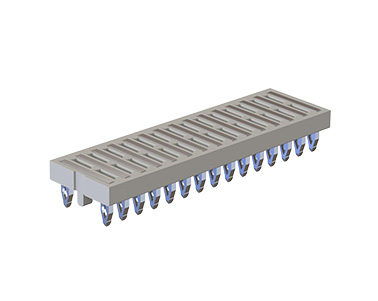

flexilink-bygel, 15 kontakter Artikel nr. 991-501500-11
15 kontakter, 11 A strömbelastningsförmåga, litet utrymmesbehov, enkel montering utan lödning, kan bestyckas variabelt med 2 eller 4 mm raster
Horisontell
Press-fit-teknik
Kraft
Annat antal stolpar? Andra staplingshöjder? Alternativa kontaktbeläggningar? Kundanpassade varianter? Eftersläpande kontakter?
flexilink: Översikt
kretskortskontakt i inpressningsteknik
Vår robusta kontakt flexilink med inpressningsteknik (press-fit-teknik) är perfekt för en pålitlig anslutning i applikationer med höga kopplingsströmmar.
Flexilink finns i två varianter
: - flexilinkjumper för horisontella
kretskortsanslutningar - flexilinkb-t-b för parallella kretskortsanslutningar
Flexilink finns i två varianter
: - flexilinkjumper för horisontella
kretskortsanslutningar - flexilinkb-t-b för parallella kretskortsanslutningar
flexilink-jumper för horisontella kretskortsanslutningar:
Den övertygar genom sin utrymmesbesparande design i kombination med hög strömbärförmåga. Avståndet mellan kretskorten (kortavstånd) på 1 millimeter och ett utrymmesbehov på endast 3,8 millimeter på kretskortet möjliggör maximal utnyttjande av utrymmet och mångsidiga användningsområden för anslutningen, till exempel för sammankoppling av LED-kretskort. Kretskortsanslutningens höjd är endast 2 millimeter.
Den övertygar genom sin utrymmesbesparande design i kombination med hög strömbärförmåga. Avståndet mellan kretskorten (kortavstånd) på 1 millimeter och ett utrymmesbehov på endast 3,8 millimeter på kretskortet möjliggör maximal utnyttjande av utrymmet och mångsidiga användningsområden för anslutningen, till exempel för sammankoppling av LED-kretskort. Kretskortsanslutningens höjd är endast 2 millimeter.
flexilinkb-t-b för parallella kretskortanslutningar:
flexilinkb-t-b-Steckverbindern med 2,54 mm delning garanterar en högkvalitativ kretskortanslutning med press-fit-teknik. Den dubbelsidiga kontaktdon är DEN perfekta lösningen för höga kopplingsströmmar, eftersom ingen kontaktövergång begränsar strömbärförmåga.
Den tydliga fördelen: Med endast en komponent upprättas både en mekanisk och en elektrisk anslutning. distans är överflödiga – därför sparar du inte bara utrymme på kretskortet, utan även kostnader.
flexilinkb-t-b anpassar sig efter dina önskemål: Du kan välja flexilinkb-t-b för kortavstånd från 5 till 25 millimeter samt kombinera olika rader och poltal med varandra.
flexilinkb-t-b-Steckverbindern med 2,54 mm delning garanterar en högkvalitativ kretskortanslutning med press-fit-teknik. Den dubbelsidiga kontaktdon är DEN perfekta lösningen för höga kopplingsströmmar, eftersom ingen kontaktövergång begränsar strömbärförmåga.
Den tydliga fördelen: Med endast en komponent upprättas både en mekanisk och en elektrisk anslutning. distans är överflödiga – därför sparar du inte bara utrymme på kretskortet, utan även kostnader.
flexilinkb-t-b anpassar sig efter dina önskemål: Du kan välja flexilinkb-t-b för kortavstånd från 5 till 25 millimeter samt kombinera olika rader och poltal med varandra.
Vi tillverkar dina skräddarsydda, individuella kontaktdon för just din applikation.
en offert på skräddarsydda kontaktdon
nu
- andra poltal
- andra stapelhöjder
- alternativa kontaktpläteringar
en offert på skräddarsydda kontaktdon
nu

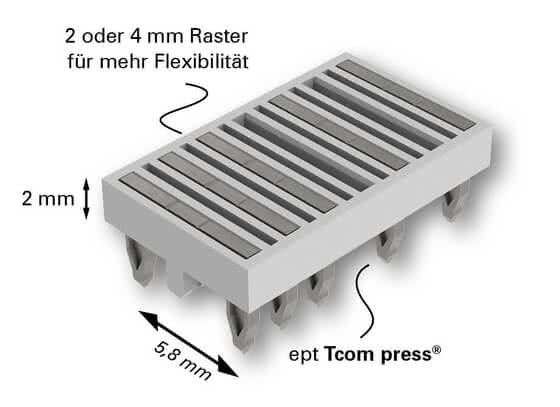

Funktioner hos kretskortskontakten flexilink jumper
flexilinkjumper är en flexibel, icke-steckbar kretskortskontakt som övertygar med sin utrymmesbesparande design och samtidigt höga ström strömbärförmåga en på 11 ampere per stift. Den har ett variabelt avstånd ( delning ) på 2 eller 4 millimeter och erbjuder 2 till 15 kontaktbroar. Detta möjliggör kortavstånd helt efter dina önskemål. Därför lämpar den sig särskilt väl för tillämpningar som LED-lister inom byggnads-, automations- och fordonselektronik. Den tål utmärkt starka mekaniska påfrestningar som stötar och vibrationer. Ingen komplicerad lödningsprocess krävs – flexilinkjumper säkerställer genom press-fit-teknik en enkel anslutning av två eller flera kretskort.
Funktioner hos Flexilink-bygel
- variabelt delning från 2 till 4 millimeter
- 2 till 15 kontaktbroar
- upp till 11 A strömbärförmåga per stift
- Utrymmes- och kostnadsbesparing, ersätter distans
- endast en komponent för anslutningen
- tål höga mekaniska belastningar, stötar och vibrationer
- Eliminering av lödprocessen genom inpressning
- möjlighet
- till individuellt kortavstånd press-fit-zon Tcom press®
Tillämpningar
- LED inom bygg-, automations- och fordonsteknik
- Drivteknik
- Sensorteknik

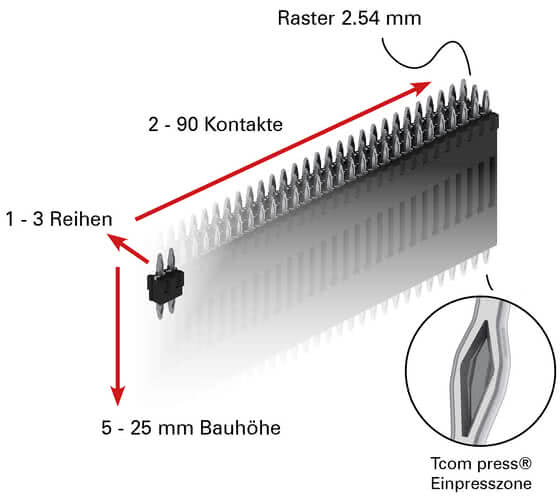

Funktioner hos kretskortskontakten flexilink b-t-b
Precis som med flexilinkjumper garanterar flexilinkb-t-b en säker kontakt vid mekaniska påfrestningar som stötar och vibrationer tack vare ”press-fit-teknik”. flexilinkb-t-b kan anpassas flexibelt efter din applikation: Konfigurera din flexilinkb-t-b vad gäller bygghöjd, antal rader och kontakter. En till tre kontaktrader, två till nittio stift och kortavstånd mellan 5 och 25 millimeter är möjliga. Varje stift har en strömströmbärförmåga på upp till 11 ampere. Detta gör att flexilinkb-t-b är särskilt lämplig för högströmsapplikationer och når sin maximala prestanda vid vanliga tillämpningar med kretskort med tjock koppar.
Funktioner b-t-b
- upp till 11 A strömströmbärförmåga per stift
- 2 till 90 kontakter
- 5 till 25 millimeter bygghöjd
- 1 till 3 rader
- Utrymmes- och kostnadsbesparing, ersätter distans
- endast en komponent krävs
- för anslutning hög mekanisk belastning vid stötar och vibrationer
- ingen lödning krävs – press-fit-teknik press-fit-zon Tcom
- press®
Tillämpningar
Verktygsmaskiner
Jordbruksteknik
Fordonsindustri
Intralogistik
Lyft- och kranteknik
Drivteknik
Jordbruksteknik
Fordonsindustri
Intralogistik
Lyft- och kranteknik
Drivteknik
Vanliga frågor: Frågor och svar om flexilink-kretskortskontakter
Går det att pressa in Flexilink även i en tjockare kopparbas? Varför finns det en minsta beställningsmängd (minsta orderkvantitet) hos flexilink?
Går det att pressa in Flexilink även i en tjockare kopparbas?
Ja, Flexilink lämpar sig utmärkt för pressning i kretskort av tjock koppar.
Varför finns det en minsta beställningsmängd (minsta orderkvantitet) hos flexilink?
Minimikvantiteterna beror på den omfattande rådgivningen, den komplexa maskintekniken och den tidskrävande inställningen av pressen.
Vittnesmål
Vi respekterar våra kunders önskan om diskretion och anger därför inga källor nedan.
Vi garanterar dock fullt ut att dessa uttalanden är äkta.
Vi garanterar dock fullt ut att dessa uttalanden är äkta.
Med hjälp av flexilink från ept kunde vi lösa våra utrymmesproblem och lansera vår nya produkt på marknaden enligt tidsplanen.
Tack vare epts gastät press-fit-zon kunde vi använda flexilink för att säkerställa att inga kontaktavbrott uppstod, även vid ingjutna moduler.
Med Flexilink kan vi uppnå exakt de avstånd mellan kretskorten som vi behöver.
Vi har uppnått de bästa resultaten med flexilink i våra tester under extrema belastningar med stötar och vibrationer: Det förekom inga kontaktavbrott vid anslutningspunkterna mellan flexilink-stiften och kretskortets genompläterat hål!
Med Flexilink behöver vi bara en komponent istället för två för att på ett tillförlitligt sätt koppla samman kretskort.
