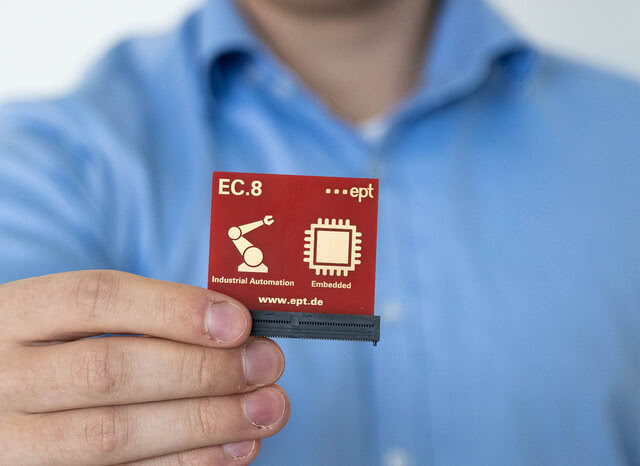

Direktanslutningar med hög hastighet upp till 28 Gbit/s
Funktioner
- kortkantskontakt
- 20 till 200 kontakter
- 28 Gbit/s datahastighet
- 3,2 A strömbärförmåga
- 500 kopplingscykler
- Förpackad i Tape & Reel, tray
- 1,60 mm dotterkortstjocklek
Tillämpningar
- Inbyggd
- industriell automation
- Datakommunikation
EC.8: Översikt
EC.8 – rak
EC.8 precis 20 p Artikel nr. 408-52020-000-11
EC.8 precis 40 p Artikel nr. 408-52040-000-11
EC.8 rakt 60p Artikel nr. 408-52060-000-11
EC.8 rakt 60p Artikel nr. 408-52060-100-11
EC.8 precis 80 poäng Artikel nr. 408-52080-100-11
EC.8 precis 100 p Artikel nr. 408-52100-100-11
EC.8 rak 120p Artikel nr. 408-52120-100-11
EC.8 rakt 140p Artikel nr. 408-52140-100-11
EC.8 rakt 160p Artikel nr. 408-52160-100-12
EC.8 rakt 180p Artikel nr. 408-52180-100-12
EC.8 rakt 200p Artikel nr. 408-52200-100-12
EC.8 rakt 200p Artikel nr. 408-52200-103-12
Annat antal stolpar? Andra staplingshöjder? Alternativa kontaktbeläggningar? Kundanpassade varianter? Eftersläpande kontakter?
EC.8: Direktanslutningssystem med hög hastighet i blodet
Till skillnad från klassiska kontaktdon minimeras vid kortkantskontakter olika hinder såsom riktningsförändringar, reflektioner och tvärsnittsförändringar, vilket säkerställer en klar signalöverföring.
En detaljerad rapport om höghastighetsegenskaperna samt S-parameter för simulering av din egen konstruktion finns tillgänglig på begäran: sales@ept.de
Översikt över detaljerna
för att kompensera för mitt- och vinkelvinkelförskjutning vid anslutning
för att säkerställa korrekt kontakt med instickskort
tillförlitlig lödning vid bearbetning
vridskydd och toleranskompensering för instickskort
förhindrar att kontakten vrids på kretskortet
- andra poltal
- andra stapelhöjder
- alternativa kontaktpläteringar
en offert på skräddarsydda kontaktdon
nu
kortkantskontakt vs. kontaktdonspar

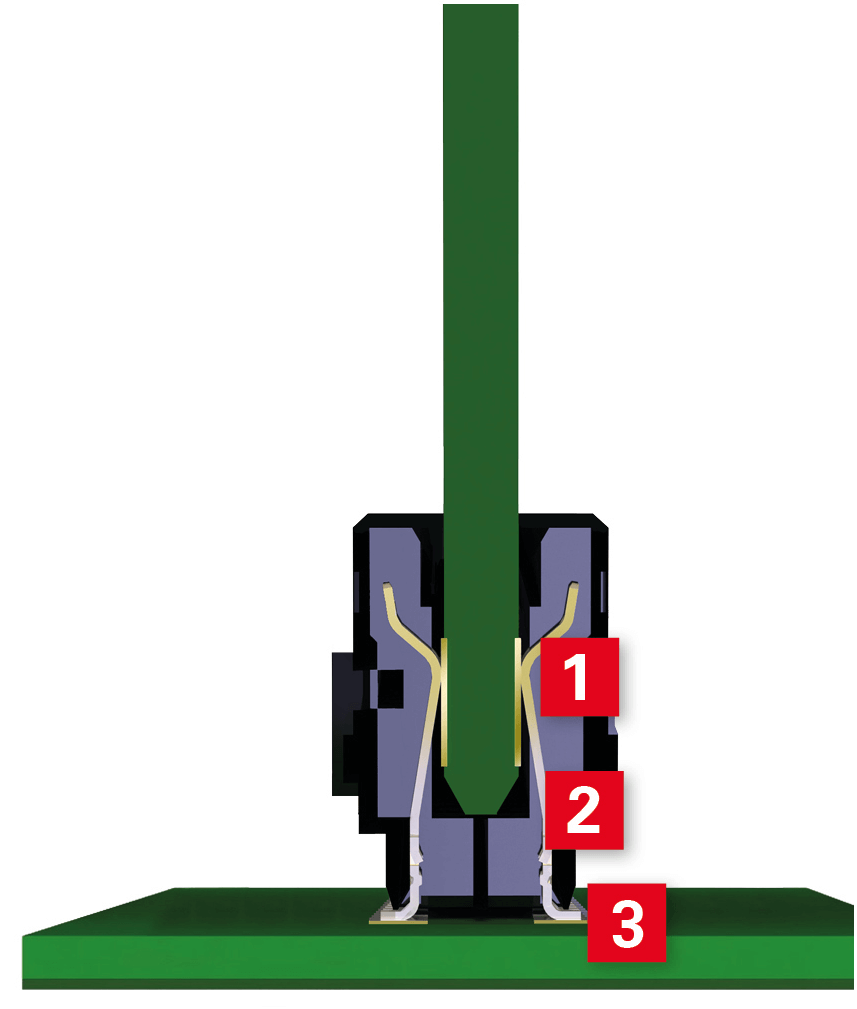

[1] R Kontaktövergång
[2] R Kontakt
[3] R anslutningsområde (anslutningsområde)

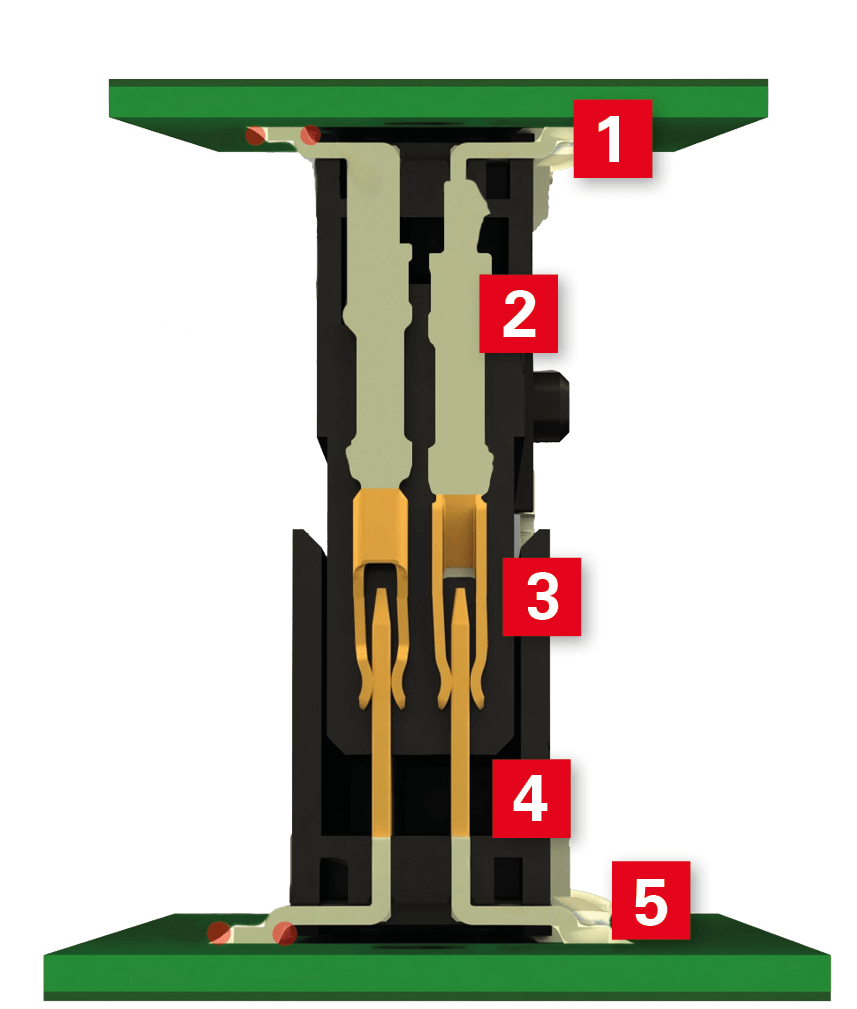

[1] R anslutningsområde
[2] R Kontakt
[3] R Kontaktübergang
[4] R Kontakt
[5] R anslutningsområde
Toleranser
Tillåtna toleranser

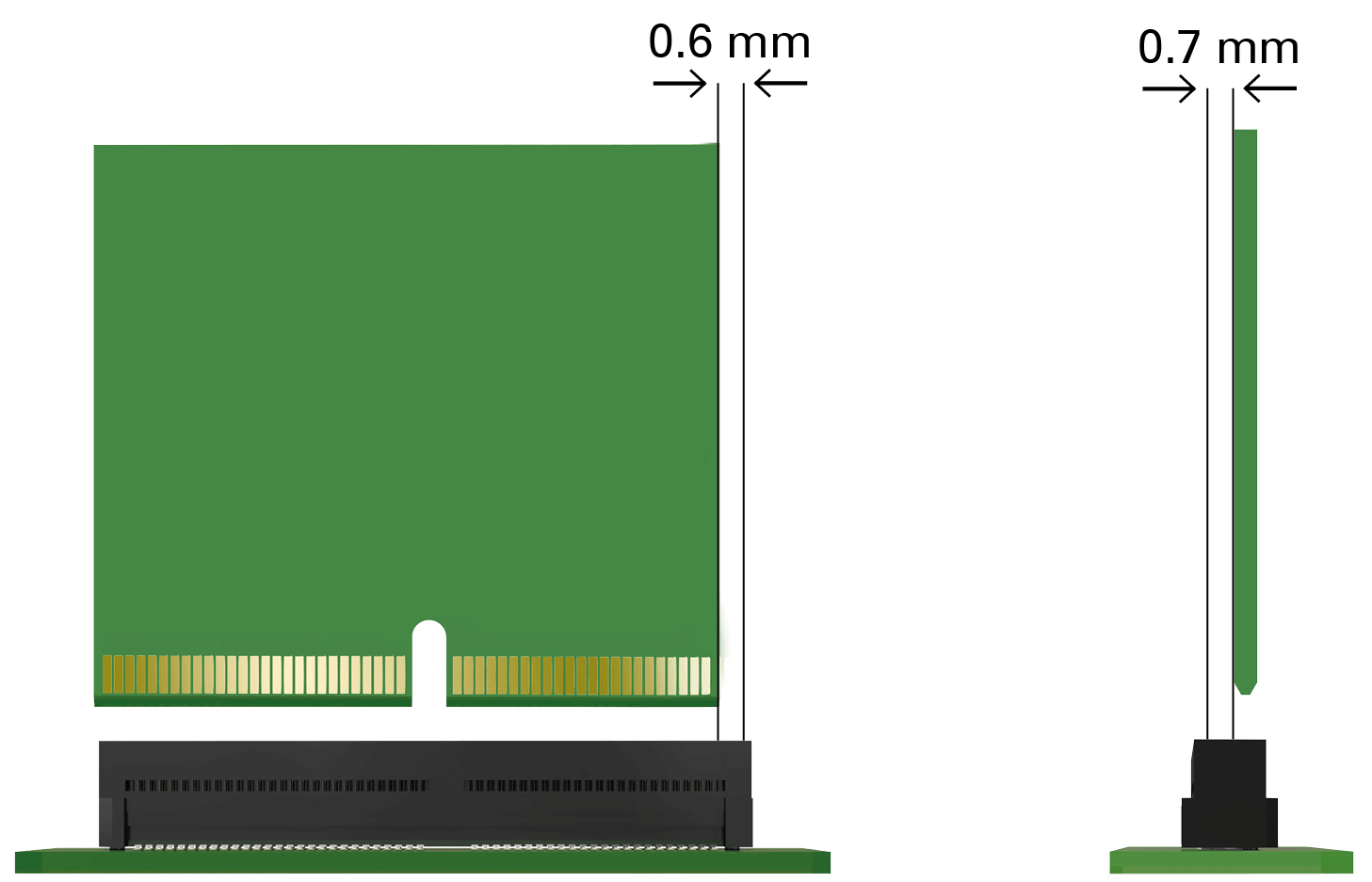

för mittenförskjutning EC.8-kortkantskontakt tolererar vid anslutning en förskjutning på 0,6 mm i längsaxeln och 0,7 mm i tväraxeln.
Tillåtna toleranser

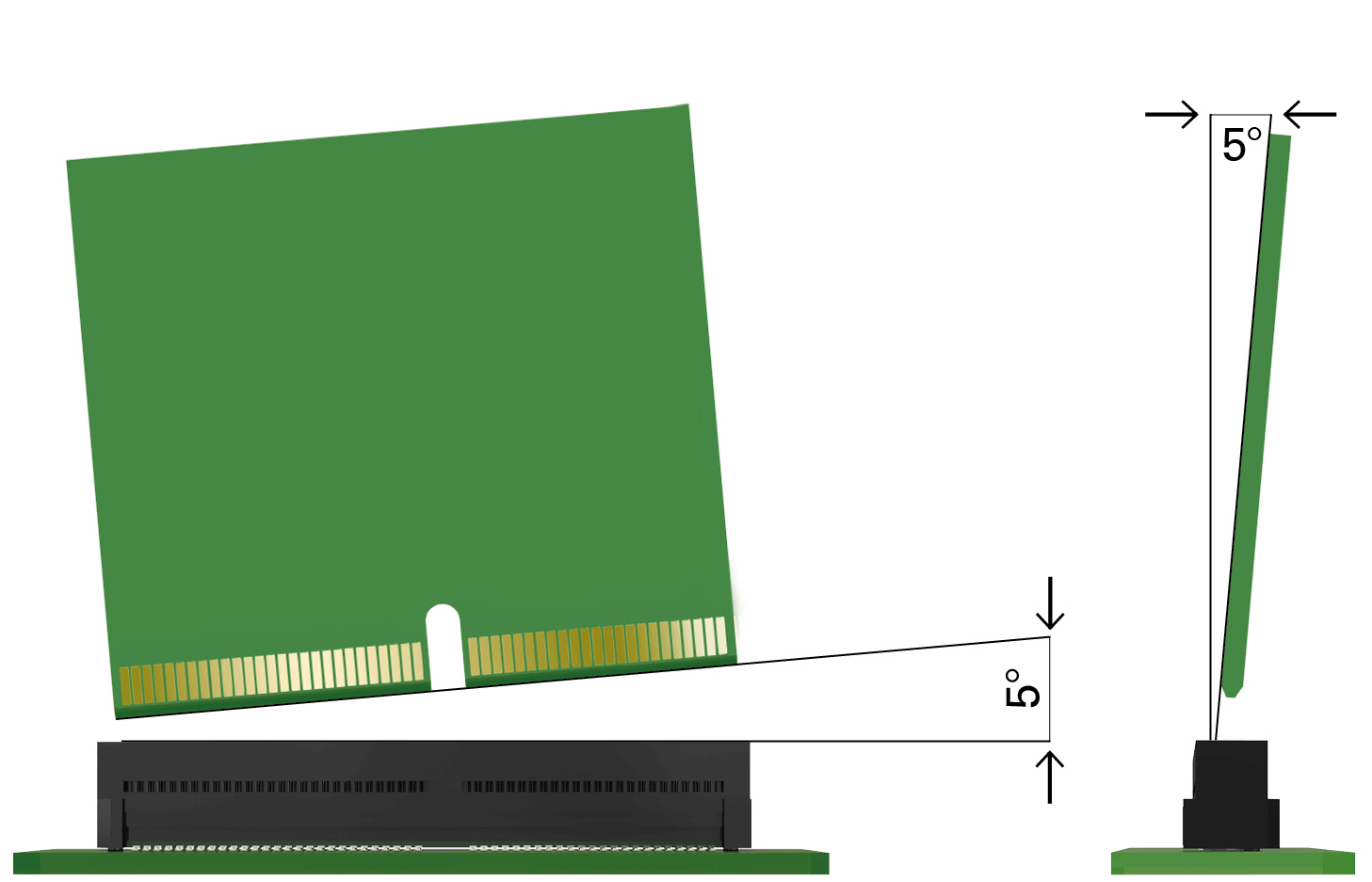

för vinkelförskjutning Vid EC.8-kortkantskontakter kan dotterkort införas i EC.8 med en vinkel på upp till 5° i längsaxeln och i tväraxeln.
EC.8 SMT-kortkantskontakt i delning 0,8 mm
Vår EC.8 är tack vare sin konstruktion redan en höghastighetsproffs och erbjuder överföringshastigheter på upp till 28 Gbit/s. Perfekt för moderna tillämpningar inom Industri 4.0 och dess områden såsom Internet of Things, moln- eller edge-beräkning.
kortkantskontakt erbjuder, förutom sin höga datahastighet, även följande fördelar:
Genom direktkontakt med ett kretskort sparas utrymme och resurser. Materialkostnaderna och monteringsarbetet för hankontakt elimineras nämligen helt. Den tekniska fördelen uppnås genom minskningen av motstånd och störningar som kan påverka en signal.
För att kunna leverera rätt kortkantskontakt för varje tillämpning finns vår EC.8 i det industriprovade 0,8 mm-delning med ett antal signalstift som kan varieras mellan 20 och 200, valbart i steg om 20.
EC.8-serien har genomgått ett omfattande testprogram där den korrekta funktionen har bevisats bland annat efter klimatförvaring, stöt- och vibrationsbelastning samt efter 500 kopplingscykler. Nyfiken? Beställ EC.8 HighSpeed-rapporten samt S-parameter redan nu och övertyga dig själv med hjälp av siffror och fakta.
FAQ: Frågor och svar om EC.8 SMT-Leiterplattensteckverbindern
Hur kan EC.8-kontakter med direktanslutning monteras?
Direktanslutningskontakterna bearbetas med Surface Mount Technology (SMT). Lödningen sker direkt på kretskortet.
Leveransen sker för poltal 20 till 140 i marknadsanpassad tape and reel-Verpackning; detta möjliggör en helautomatisk bearbetning med Pick-and-Place.
Anslutningar med 160 till 200 poltal förpackas som standard i en ”tray”, men på begäran är även en ”tape and reel”-Verpackning möjlig. Denna använder dock ett bredare band, vilket är mindre vanligt.
Enligt vilken specifikation/vilket layout ska instickskort tillverkas?
Fasning och mått på kretskortet framgår av nedanstående ritning. För guldplattorna rekommenderar vi hårdguld. Ytterligare detaljer framgår av produktritningen.
Varför bör ett system med direktanslutningar (kortkantskontakt) användas?
Med hjälp av direktanslutningssystem kan höga datahastigheter uppnås. Jämfört med tvådelade anslutningssystem elimineras här de negativa effekterna som det andra kontaktdonet har på signalen. Detta beror framför allt på det minskade antalet kontaktpunkter, färre tvärsnittsförändringar i ledaren och de därmed förknippade mindre riktningsförändringarna hos signalen.
På så sätt kan hög prestanda uppnås även vid liten footprint. Dessutom minskar kontaktresistans jämfört med tvådelade anslutningssystem, vilket resulterar i en ökad strömbärförmåga.
Är EC.8-kontaktdon-systemet kompatibelt med de vanliga specifikationerna för dotterkort?
kontaktdon-System EC.8 stöder dotterkort med en tjocklek på 1,60 mm. Från och med 80 kontakter finns dessutom en integrerad tvärstång för att förhindra felanslutningar. Denna kan valfritt utelämnas i den 60-poliga varianten.
kontaktdon-Systemet EC.8 uppfyller den gängse marknadsstandarden och är kompatibelt med de vanligaste korten.
För vilka tillämpningar används EC.8-kortkantskontakt?
Tack vare sin mångsidighet används EC.8:s direktanslutningar (kortkantskontakt) inom en rad olika tillämpningar i många branscher. Inom automationsteknik och IoT-enheter drar de till exempel nytta av sitt lilla delning och de höga datahastigheterna.
Vilken förskjutning tål EC.8-kortkantskontakt vid anslutning av dotterkort?
En vinkelvinkelförskjutningning på upp till 5° kan tolereras i längs- och tvärriktningen.
En förskjutning på 0,7 mm vinkelrätt och 0,6 mm parallellt med kontaktens längsaxel kan tolereras.
Vilka dataöverföringshastigheter är möjliga?
Dataöverföringshastigheten uppgår till 28 Gbit/s. Följande diagram visar förloppet för insättningsdämpning över frekvensen.
Vilka strömmar kan överföras?
En 140-polig kontakt överför upp till 3,2 A vid en omgivningstemperatur på 20 °C. För mer detaljerad information är ni välkomna att kontakta oss via sales@ept.de
Är EC.8-kontaktdon UL-godkända komponenter?
Ja, EC.8-kontakter (kontaktdon) från ept är UL-godkända komponenter i USA och Kanada.
Är EC.8-kontaktdon RoHS-kompatibla?
RoHS (Restriction of the use of certain Hazardous Substances) är direktivet om begränsning av användningen av vissa farliga ämnen i elektriska och elektroniska apparater.
Vi bekräftar att EC.8-kontakter (kontaktdon) från ept uppfyller kraven i RoHS-direktivet 2011/65/EU enligt RoHS-intyget. Mer information finns under RoHS & REACH
