DIN 41612 kretskortskontakt
DIN 41612: Översikt
DIN 41612-produkterDIN 41612-kretskortskontakt – EPT:s kvalitetslöfteVåra kretskortskontakter: ✓ pålitliga, ✓ robusta, ✓ finns i många varianterEgenskaper hos DIN 41612-kontakten för kretskort-till-kretskort-applikationerpress-fit-teknik Tcom pressKonstruktionstyperUr utvecklarens perspektivVANLIGA FRÅGORVittnesmål
Funktioner
- Olika anslutningstekniker möjliga
- Kontakter som ligger före eller som är last-mate-kontakter på begäran
- Förcentrering
- Olika anslutningslängder
- Upp till 160 kontakter per kontaktdon. kontaktdon
- med två till fem rader tillgängliga
- kontaktdon med 2,54 mm delning eller 5,08 mm delning. Omfattande
- tillbehör såsom Shroud, board lock, kodning
- Kopplingskontakter för kedjekoppling (Daisy Chaining
- ) är internationellt godkända, t.ex. enligt UL
- Signalöverföring upp till 1,5 A
- Strömöverföring upp till 5,6 A respektive 15 A
- Fästklämmor och kodningar ger utvecklare och användare ytterligare säkerhet och en mängd olika användningsmöjligheter.
Tillämpningar
- bakplan-dotterkort, 19-tumsteknik (VME)
- , Board-to-Board, parallell eller staplad
- , hög ström,
- användning som periferi-kontaktdon för externa gränssnitt från kopplingssidan
- över längre avstånd med hjälp av flatkabel
Filter
Rak honkontakt
Rak hankontakt
honkontakt 90°
hankontakt 90°

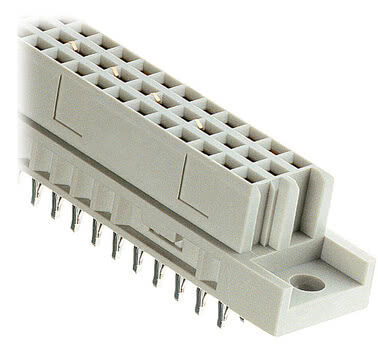

kontaktdon med brytkontakter
VME 64x

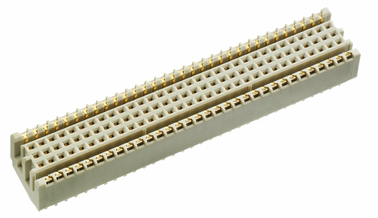

DIN 41612 VME 64x kontaktlist Artikel nr. 306-61067-12
Anslutningslängd 4,6 mm, Antal poler: 160, Press-fit-teknik, Kvalitetsnivå 1, utan fläns
Rätvinklig
Press-fit-teknik
Robust
DIN 41612 VME 64x kontaktlist Artikel nr. 306-62067-12
Anslutningslängd 4,6 mm, Antal poler: 160, Press-fit-teknik, Kvalitetsnivå 1, ANSI-fläns
Rätvinklig
Press-fit-teknik
Robust
DIN 41612 VME 64x kontaktlist Artikel nr. 306-67069-14
Anslutningslängd 17 mm, med stickzon i kvalitetsklass 1, Antal poler: 160, Press-fit-teknik, Kvalitetsnivå 1, ANSI-fläns
Rätvinklig
Press-fit-teknik
Robust
DIN 41612 VME 64x kontaktlist Artikel nr. 306-60067-12
Anslutningslängd 4,6 mm, Antal poler: 160, Press-fit-teknik, Kvalitetsnivå 1, DIN-fläns
Rätvinklig
Press-fit-teknik
Robust
DIN 41612 VME 64x kontaktlist Artikel nr. 306-65069-14
Anslutningslängd 17 mm, med stickzon i kvalitetsklass 1, Antal poler: 160, Press-fit-teknik, Kvalitetsnivå 1, DIN-fläns
Rätvinklig
Press-fit-teknik
Robust
DIN 41612 VME 64x kontaktlist Artikel nr. 306-66069-14
Anslutningslängd 17 mm, med stickzon i kvalitetsklass 1, Antal poler: 160, Press-fit-teknik, Kvalitetsnivå 1, utan fläns
Rätvinklig
Press-fit-teknik
Robust
Tillbehör
DIN 41612-kodning, utförande B och C Artikel nr. 104-19003
för modell B och C, förhindrar felaktig montering av komponenter, 1 st motsvarar 4 kilar
DIN 41612 Skärm C/R Artikel nr. 115-15302
för kretskortstjocklek 3,2 mm, för stolplängd 17 mm, C/R
Rätvinklig
DIN 41612 Skärm C/R Artikel nr. 115-15401
för kretskortstjocklek 2,4 mm, för stolplängd 13 mm, C/R
Rätvinklig
DIN 41612 Skärm C/R Artikel nr. 115-15301
för kretskortstjocklek 2,4 mm, för stolplängd 17 mm, C/R
Rätvinklig
DIN 41612 Skärm C/R Artikel nr. 115-15402
för kretskortstjocklek 3,2 mm, för stolplängd 13 mm, C/R
Rätvinklig
DIN 41612-skydd som är svårt att dra åt Artikel nr. 115-15405
för kretskortstjocklek 3,2 mm, för stolplängd 13 mm, C/R går trögt
Rätvinklig
DIN 41612-skyddskåpa som är svår att vrida, utan fläns Artikel nr. 115-15408
för kretskortstjocklek 3,2 mm, för stolplängd 13 mm, C/R tröggående, utan fläns
Rätvinklig
DIN 41612 Shroud C/R med mutter Artikel nr. 115-15701
för kretskortstjocklek 3,2 mm, för stolplängd 13 mm, C/R med mutter
Rätvinklig
DIN 41612 Shroud C/R med mutter Artikel nr. 115-15702
för kretskortstjocklek 3,2 mm, för stolplängd 17 mm, C/R med mutter
Rätvinklig

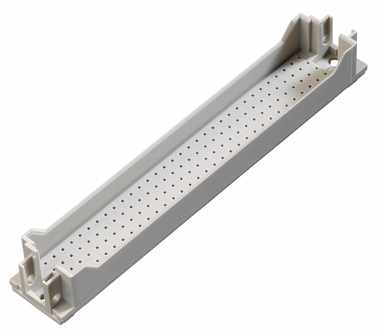

DIN 41612 Shroud VME Artikel nr. 315-15401
för kretskortstjocklek 3,4 mm, Stolplängd 17 mm, x = 6 mm
Rätvinklig
DIN 41612 Shroud VME Artikel nr. 315-15402
för kretskortstjocklek 4,6 mm, Stolplängd 17 mm, x = 4,8 mm
Rätvinklig

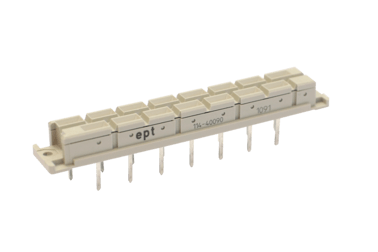

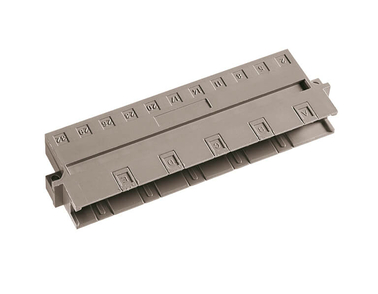

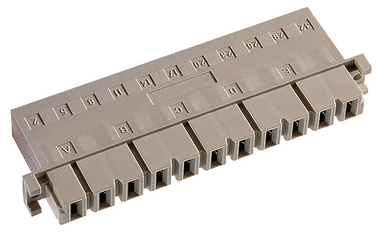

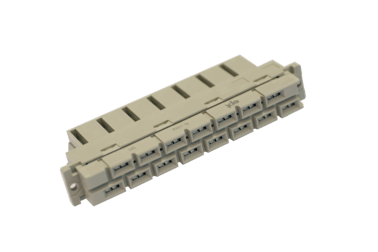

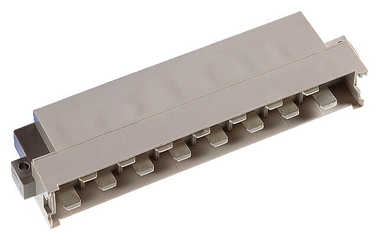

DIN 41612-kodning, utförande H11 och H15 Artikel nr. 114-30000
Plasttunga för kodning
Annat antal stolpar? Andra staplingshöjder? Alternativa kontaktbeläggningar? Kundanpassade varianter? Eftersläpande kontakter?
DIN 41612-kretskortskontakt – EPT:s kvalitetslöfte
Personligt och individuellt
Korta vägar, snabba svarstider och samma erfarna kontaktpersoner genom åren garanterar er hög informationskvalitet samt tids- och kostnadsbesparingar.
Naturligtvis ser vi på ept alltid fram emot ert besök på någon av våra fabriker!
Korta vägar, snabba svarstider och samma erfarna kontaktpersoner genom åren garanterar er hög informationskvalitet samt tids- och kostnadsbesparingar.
Naturligtvis ser vi på ept alltid fram emot ert besök på någon av våra fabriker!
Pålitligt och snabbt
ept förenar mångårig pålitlighet och stabilitet med hög flexibilitet tack vare ett så stort oberoende av underleverantörer som möjligt och en egen verktygstillverkning (verktygstillverkning). För er innebär detta en kortare ”time to market”, snabba och tydliga svar på era frågor samt möjligheten att självständigt styra prioriteringarna.
ept förenar mångårig pålitlighet och stabilitet med hög flexibilitet tack vare ett så stort oberoende av underleverantörer som möjligt och en egen verktygstillverkning (verktygstillverkning). För er innebär detta en kortare ”time to market”, snabba och tydliga svar på era frågor samt möjligheten att självständigt styra prioriteringarna.
Utmärkt total kvalitet
Den lägsta felprocenten på marknaden i fält och hög leveransleveransprecision garanterar er en låg risk för linjestopp och att kostsamma linjestopp undviks. Detta stöds av ett välfungerande kvalitets- och miljöledningssystem, certifierat enligt ISO 9001, ISO 14001 och TS 16949.
Den egna tillverkningen med egna verktyg samt den interna ytbehandling säkerställer hög produktkvalitet och kontinuerliga, tillförlitliga kontroller.
Den lägsta felprocenten på marknaden i fält och hög leveransleveransprecision garanterar er en låg risk för linjestopp och att kostsamma linjestopp undviks. Detta stöds av ett välfungerande kvalitets- och miljöledningssystem, certifierat enligt ISO 9001, ISO 14001 och TS 16949.
Den egna tillverkningen med egna verktyg samt den interna ytbehandling säkerställer hög produktkvalitet och kontinuerliga, tillförlitliga kontroller.
Våra kretskortskontakter: ✓ pålitliga, ✓ robusta, ✓ finns i många varianter
DIN 41612-kretskortskontakt är tusentals gånger beprövade och högkvalitativa industriella kontaktdon som har använts i över 50 år.
Robust
Kretskorten kontaktdon DIN41612 tål även svåra miljöförhållanden, såsom stötar, vibrationer, skadliga gaser och mycket mer. Med våra speciella kontakttekniker säkerställer de en gedigen tillverkning och höga toleranser vid kontaktanslutning och anslutning. Vid tillverkningen kan du välja mellan press-fit-teknik, lödanslutning, handlödning, WireWrap, Faston, skärklämmor för flatkabel eller THRT.
Kretskorten kontaktdon DIN41612 tål även svåra miljöförhållanden, såsom stötar, vibrationer, skadliga gaser och mycket mer. Med våra speciella kontakttekniker säkerställer de en gedigen tillverkning och höga toleranser vid kontaktanslutning och anslutning. Vid tillverkningen kan du välja mellan press-fit-teknik, lödanslutning, handlödning, WireWrap, Faston, skärklämmor för flatkabel eller THRT.
Pålitliga
Våra kretskortskontaktdon med Tcom press®-press-fit-teknik har den lägsta felprocenten på marknaden vid användning i fält. I kombination med hög leveransprecision garanterar vi er en låg risk för linjestopp och att kostsamma linjestopp undviks. Leveransdatum för leveranser direkt från oss kommer vi att komma överens om med er. Om leveransförseningar skulle uppstå på grund av yttre omständigheter kommer vi att informera er så snart som möjligt och en ny leveransdag kommer att avtalas. Vid beställningar från våra partners ber vi er att kontakta partnern direkt.
Våra kretskortskontaktdon med Tcom press®-press-fit-teknik har den lägsta felprocenten på marknaden vid användning i fält. I kombination med hög leveransprecision garanterar vi er en låg risk för linjestopp och att kostsamma linjestopp undviks. Leveransdatum för leveranser direkt från oss kommer vi att komma överens om med er. Om leveransförseningar skulle uppstå på grund av yttre omständigheter kommer vi att informera er så snart som möjligt och en ny leveransdag kommer att avtalas. Vid beställningar från våra partners ber vi er att kontakta partnern direkt.
Stor variationsrikedom Med 12 grundformer och 25 varianter erbjuder
vi nästan hela sortimentet av DIN 41612-industrikontakter. Oavsett om det gäller ”honkontakt”, ”hankontakt”, ”kontaktdon med brytkontakter”, VME64x eller varianter med skärklämma – våra DIN 41612-kretskortskontakter och kretskortskontakter är mångsidiga och mycket tillförlitliga. Om ni behöver andra DIN 41612-kretskortskontakter kan vi på begäran snabbt tillhandahålla ytterligare varianter.
vi nästan hela sortimentet av DIN 41612-industrikontakter. Oavsett om det gäller ”honkontakt”, ”hankontakt”, ”kontaktdon med brytkontakter”, VME64x eller varianter med skärklämma – våra DIN 41612-kretskortskontakter och kretskortskontakter är mångsidiga och mycket tillförlitliga. Om ni behöver andra DIN 41612-kretskortskontakter kan vi på begäran snabbt tillhandahålla ytterligare varianter.
Tillgänglighet
Vi är i stort sett oberoende av underleverantörer. Vår egen verktygstillverkning gör det möjligt för oss att erbjuda långsiktig tillförlitlighet och stabilitet i kombination med hög flexibilitet. Ni drar därmed nytta av en snabbare ”time to market”. Vår kundtjänst besvarar era frågor snabbt och pålitligt.
Vi är i stort sett oberoende av underleverantörer. Vår egen verktygstillverkning gör det möjligt för oss att erbjuda långsiktig tillförlitlighet och stabilitet i kombination med hög flexibilitet. Ni drar därmed nytta av en snabbare ”time to market”. Vår kundtjänst besvarar era frågor snabbt och pålitligt.
Tillverkad i EU
Den egna tillverkningen med egna verktyg samt den interna ytbehandling säkerställer hög produktkvalitet och kontinuerliga, tillförlitliga kontroller. Våra DIN 41612-industrikontakter tillverkas i Tyskland och Tjeckien.
Den egna tillverkningen med egna verktyg samt den interna ytbehandling säkerställer hög produktkvalitet och kontinuerliga, tillförlitliga kontroller. Våra DIN 41612-industrikontakter tillverkas i Tyskland och Tjeckien.
Certifierat
EPT är certifierat enligt ISO 9001, ISO 14001 och TS 16949. Våra certifieringar, godkännanden och testrapporter för USA och Kanada, samt RoHS, REACH, POP, återvinning och vårt frågeformulär om konfliktmineraler hittar du här.
EPT är certifierat enligt ISO 9001, ISO 14001 och TS 16949. Våra certifieringar, godkännanden och testrapporter för USA och Kanada, samt RoHS, REACH, POP, återvinning och vårt frågeformulär om konfliktmineraler hittar du här.

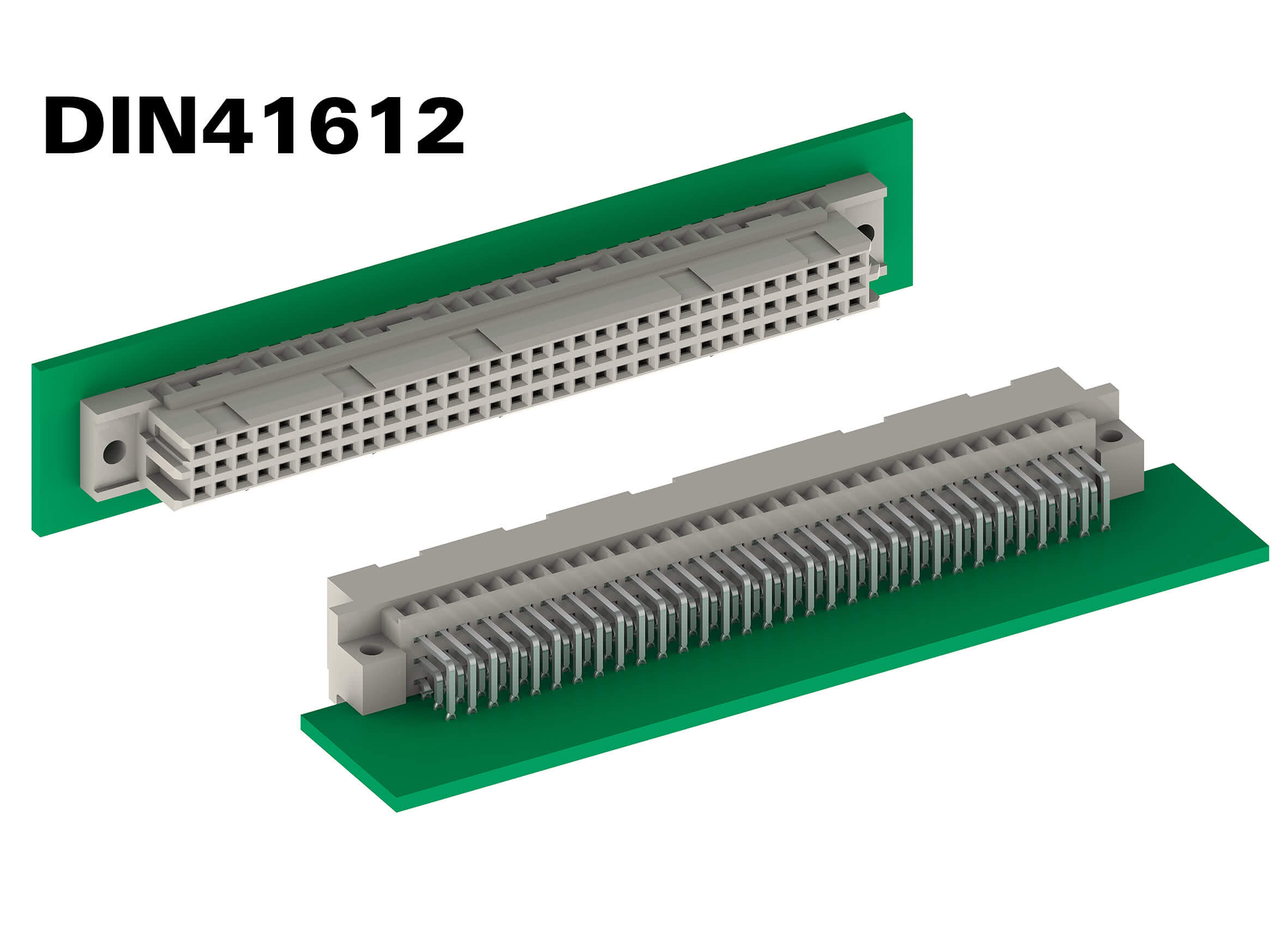

Egenskaper hos DIN 41612-kontakten för kretskort-till-kretskort-applikationer
Särskilt som industrikontakt är DIN 41612-kontaktdonen fortfarande mycket utbredd. Till exempel bygger VME-bussen, som funnits på marknaden i över 35 år, på DIN-kontaktdon. Därmed har den kunnat säkra en mycket stark position inom industri-PC och används fortfarande även i nya utvecklingar. Det stora antalet olika typer och anslutningstekniker (press-fit-teknik, Tauchlöden, handlödning, wire-wrap-teknik, Crimp och THR) hos DIN-kontakter täcker ett brett spektrum av tillämpningar. Dessutom säkerställer den robusta och pålitliga konstruktionen att dessa kretskortskontakter även i framtiden kommer att vara en säker satsning. Med DIN 41612-kontaktdonen realiseras idag både applikationer inom signalöverföring och överföring av högre strömstyrkor. Och detta inom alla områden av industriell elektronik: från styrteknik och motorstyrningar till industri-PC.
Mer information om DIN 41612-Leiterplatten-kontaktdon:
Mer information om DIN 41612-Leiterplatten-kontaktdon:
DIN 41612-produkterDIN 41612-kretskortskontakt – EPT:s kvalitetslöfteVåra kretskortskontakter: ✓ pålitliga, ✓ robusta, ✓ finns i många varianterEgenskaper hos DIN 41612-kontakten för kretskort-till-kretskort-applikationerpress-fit-teknik Tcom pressKonstruktionstyperUr utvecklarens perspektivVANLIGA FRÅGORVittnesmål
Översikt över detaljerna
Översikt över detaljerna

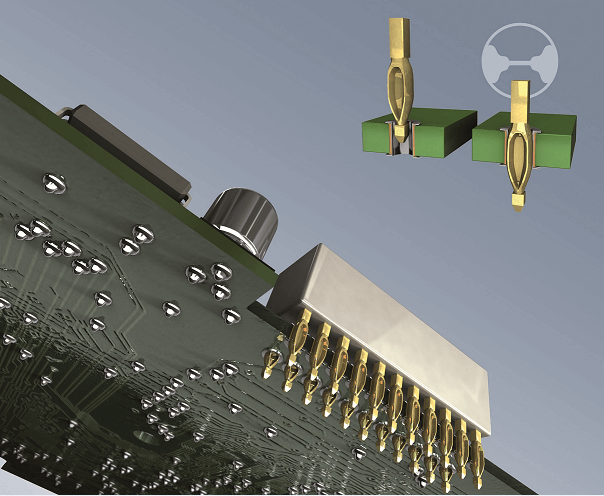

press-fit-teknik Tcom press från ept
Med tanke på den ökande miniatyriseringen av kretskort och den högre komponenttätheten på kretskort används den lödfria press-fit-teknik allt oftare. Press-fit-förbindelser skapas genom att en kontaktstift (pin) pressas in i ett genomgående hål i kretskortet. genompläterat hål möjliggör en elektrisk anslutning mellan kretskortets motsatta lager. För detta borras ett hål genom Europlatinen och koppar appliceras som bärmaterial.
Kontaktanslutningen sker med hjälp av en definierad och kontrollerad kraft – en enorm fördel för jämn kvalitet och en snabb, problemfri bearbetning. Det speciella är att press-fit-stift har en större diagonal än kretskortets hål-diameter. Flexibiliteten ligger i press-fit-zon.
Inpressningsverktyg möjliggör inpressning av flera kontaktdon samtidigt. Till skillnad från lödning utsätts kretskorten inte för termisk belastning. Mellan press-fit-stift och hålväggen uppstår en gastät, varaktig, mekaniskt och elektriskt väl ledande förbindelse med låg kontaktresistans.
Kontaktanslutningen sker med hjälp av en definierad och kontrollerad kraft – en enorm fördel för jämn kvalitet och en snabb, problemfri bearbetning. Det speciella är att press-fit-stift har en större diagonal än kretskortets hål-diameter. Flexibiliteten ligger i press-fit-zon.
Inpressningsverktyg möjliggör inpressning av flera kontaktdon samtidigt. Till skillnad från lödning utsätts kretskorten inte för termisk belastning. Mellan press-fit-stift och hålväggen uppstår en gastät, varaktig, mekaniskt och elektriskt väl ledande förbindelse med låg kontaktresistans.
Dina fördelar med DIN 41612-kontakter tack vare Tcom press®-press-fit-teknik
- Elektrisk, mekanisk, gastät, korrosionsbeständig och lågimpedansanslutning
- Höga hållkrafter
- Inga lödfel, flussmedelsrester eller liknande
- Ingen ytterligare rengöring krävs
- Ingen termisk belastning på Euro-kretskortet
- Ingen termisk belastning på elektroniska komponenter
- Återvinning genom enkel utpressning möjlig
- Effektivare och kostnadseffektivare monteringsprocess Montering
- på båda sidor av kretskortet möjlig
För- och elast-mate-kontakt vid DIN 41612-kontaktdon
kontaktdonsfamilj enligt DIN 41612/IEC 60603-2 består av 12 typer med kompletterande varianter. För DIN-kontaktdon i utförandena B, C, R, D och E kan hankontaktelementer som sticker ut 0,8 mm eller 1,0 mm användas i varje position i raderna a, b, c, d och e. För typerna F och G är förskjutningar på 1,3 mm möjliga.
Varför använda en förskjuten eller last-mate-kontakt?
Förskjutna och last-mate-kontakter används inom elektrotekniken för att förhindra spänningstoppar och därmed överspänning. Med dessa kontakter upprättas anslutningen först respektive sist och bryts också först respektive sist.
Behöver ni en kontaktdon med förskjutna eller last-mate-kontakter?
Inga problem. Hos oss kan ni få specialbestyckningar för DIN-typerna B, C, R, D, E, F och G. Den förskjutna first-mate-kontakten kan placeras i valfri position.
Kontakta oss »
Varför använda en förskjuten eller last-mate-kontakt?
Förskjutna och last-mate-kontakter används inom elektrotekniken för att förhindra spänningstoppar och därmed överspänning. Med dessa kontakter upprättas anslutningen först respektive sist och bryts också först respektive sist.
Behöver ni en kontaktdon med förskjutna eller last-mate-kontakter?
Inga problem. Hos oss kan ni få specialbestyckningar för DIN-typerna B, C, R, D, E, F och G. Den förskjutna first-mate-kontakten kan placeras i valfri position.
Kontakta oss »
Kortkontakter DIN 14162 – utföranden
signalkontaktdon med delning 2,54 mm
enligt DIN 41612 typ B, Q + DIN 41612 typ C, R
Den tvåradiga typ B och den treradiga DIN 41612 Typ C består av en vinklad knivlist och en rak fjäder-/hylslist. Om raka knivlister och vinklade honkontakter behövs finns den tvåradiga typ Q och den treradiga R tillgängliga.
Alla fyra serierna finns i halv- och tredjedelsversioner. Som anslutningsvarianter finns pressanslutning, våglödning och THR.
Eftersom typerna B och Q, liksom C och R, kan kombineras finns möjligheten att ansluta kretskort i 90°-vinkel, parallellt eller även horisontellt till varandra.

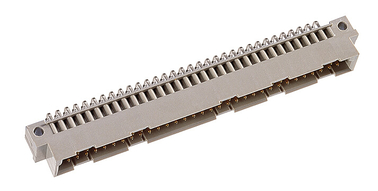

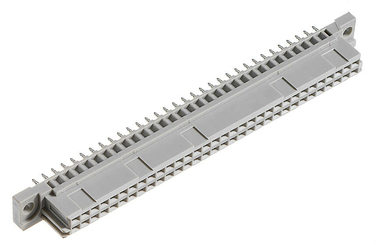

DIN 41612-kontakter – typ B + Q:
– typ B: vinklad hankontakt, rak honkontakt

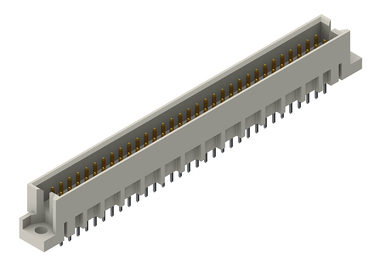

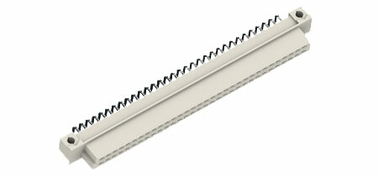

– typ Q: rak hankontakt, vinklad honkontakt
– 64
kontakter – Längd: 95 mm, bredd: 8,6 mm

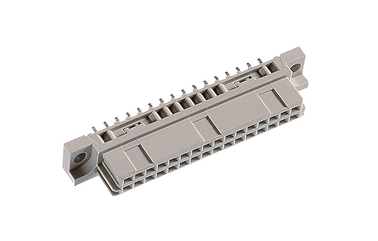

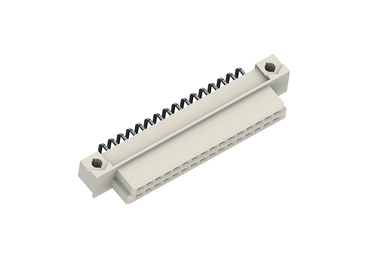

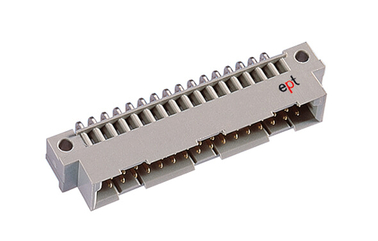

DIN 41612-kontakter – typ B/2 + Q/2:
- typ B: vinklad hankontakt, rak honkontakt
– typ Q: rak hankontakt, vinklad honkontakt
– 32
kontakter – Längd: 55 mm, bredd: 8,6 mm

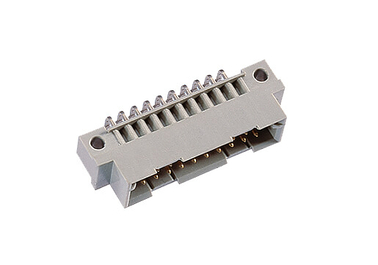

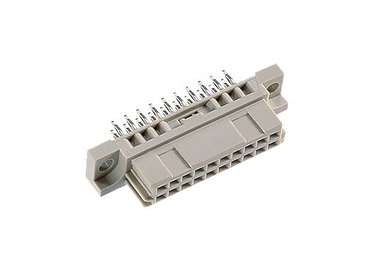

DIN 41612-kontakt – typ B/3 + Q/3
: – typ B: vinklad hankontakt, rak honkontakt
– typ Q: vinklad hankontakt, rak honkontakt
– 20
kontakter – Längd: 39 mm, bredd: 8,6 mm

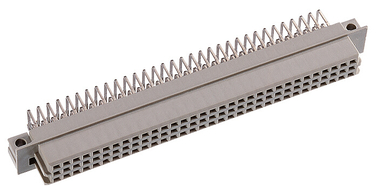

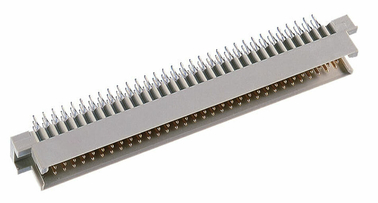

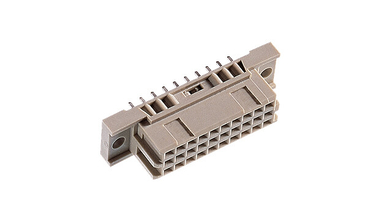

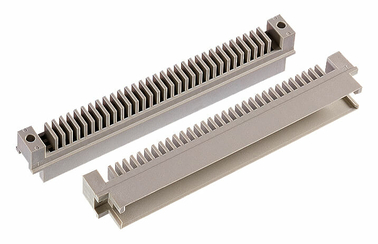

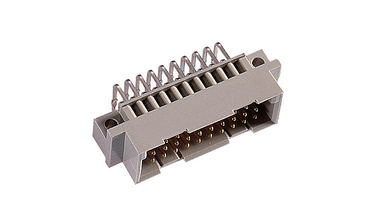

DIN 41612-kontakt – typ C + R:

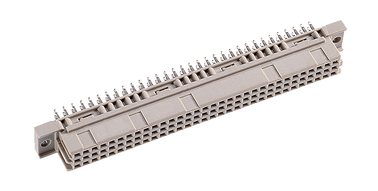

– typ C: vinklad hankontakt, rak honkontakt
– typ R: rak hankontakt, vinklad honkontakt
– 96
kontakter – längd: 95 mm, bredd: 11 mm

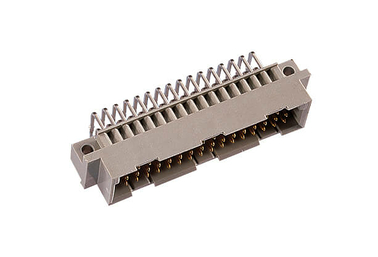

DIN 41612-kontakt

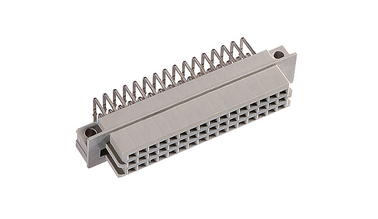

– typ C/2 + R/2:honkontakt
-typ
R: vinklad hankontakt, rak honkontakt
– typ R: vinklad hankontakt, rak honkontakt
– 30 kontakter –
Längd: 39 mm, bredd: 11 mm
Med alla nämnda typerna kan driftströmmar på upp till 1,6 A överföras vid 20 °C.
DIN-signalkontaktdon används ofta inom IT- och databehandlingsområdet för att ansluta instickskort till bakplan.
Alla fyra serierna finns i halv- och tredjedelsversioner. Som anslutningsvarianter finns pressanslutning, våglödning och THR.
Eftersom typerna B och Q, liksom C och R, kan kombineras finns möjligheten att ansluta kretskort i 90°-vinkel, parallellt eller även horisontellt till varandra.
DIN 41612-kontakter – typ B + Q:
– typ B: vinklad hankontakt, rak honkontakt
– typ Q: rak hankontakt, vinklad honkontakt
– 64
kontakter – Längd: 95 mm, bredd: 8,6 mm
DIN 41612-kontakter – typ B/2 + Q/2:
- typ B: vinklad hankontakt, rak honkontakt
– typ Q: rak hankontakt, vinklad honkontakt
– 32
kontakter – Längd: 55 mm, bredd: 8,6 mm
DIN 41612-kontakt – typ B/3 + Q/3
: – typ B: vinklad hankontakt, rak honkontakt
– typ Q: vinklad hankontakt, rak honkontakt
– 20
kontakter – Längd: 39 mm, bredd: 8,6 mm
DIN 41612-kontakt – typ C + R:
– typ C: vinklad hankontakt, rak honkontakt
– typ R: rak hankontakt, vinklad honkontakt
– 96
kontakter – längd: 95 mm, bredd: 11 mm
DIN 41612-kontakt
– typ C/2 + R/2:honkontakt
-typ
R: vinklad hankontakt, rak honkontakt
– typ R: vinklad hankontakt, rak honkontakt
– 30 kontakter –
Längd: 39 mm, bredd: 11 mm
Med alla nämnda typerna kan driftströmmar på upp till 1,6 A överföras vid 20 °C.
DIN-signalkontaktdon används ofta inom IT- och databehandlingsområdet för att ansluta instickskort till bakplan.

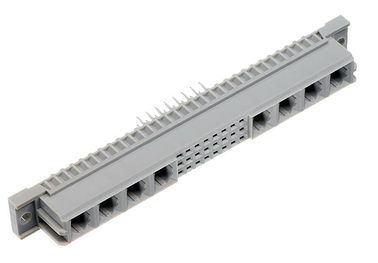

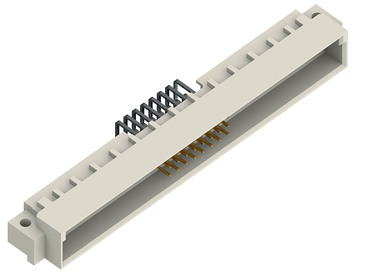

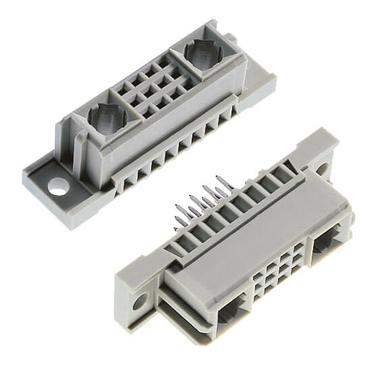

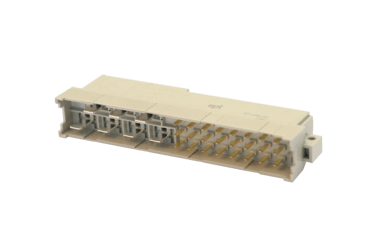

Signal och ström (30 A) i en kretskortskontakt
enligt DIN 41612, typ M
Typ M erbjuder hög ström- och signalkontakter i en och samma kontakt. Den raka honkontakt och den vinklade hankontakt kan valfritt utrustas med 6 signal- och 10 koaxialkontakter, eller 24/8, 42/6, 60/4, 78/2. Dessutom finns kontakten i M-serie även i varianterna M/2 – 30/2 och M/3 – 12/2.
Denna variant av kretskortkontaktdon används till exempel i styrsystem för fyllningsanläggningar.
Denna variant av kretskortkontaktdon används till exempel i styrsystem för fyllningsanläggningar.
delning 5,08 mm – Power (5,6 A)
DIN 41612 typ D, E + DIN 41612 typ F, G + DIN 41612 typ F platt, G platt
Den som vill överföra strömmar på upp till 5,6 A kan använda den tvåradiga DIN 41612-typ D och den treradiga DIN 41612-typ E. Båda varianterna har ett delning på 5,08 mm. Som standard är hankontakt vinklad och honkontakt rak.
Konstruerade för samma användningsområde, men med en robustare utformning, är kretskortskontakterna DIN 41612 typ F (treradig) och DIN 41612 typ G (fyrradig). För båda dessa kretskortskontakt-Typen finns hylslist, förutom i standardhöjd, även i en lägre variant. På så sätt kan olika kortavstånd realiseras.
DIN 41612 typ F och DIN 41612 typ G används främst inom järnvägsteknik.

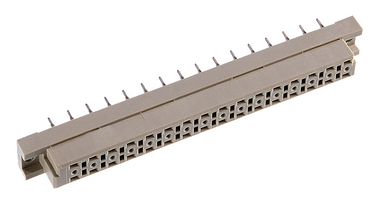

typ D (typ D)
:- 32
kontakter- 2 rader

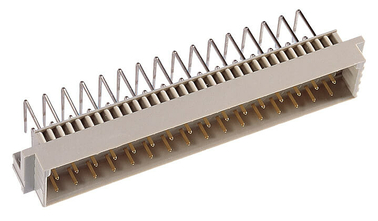

typ E (typ E)
:- 48
kontakter- 2 rader

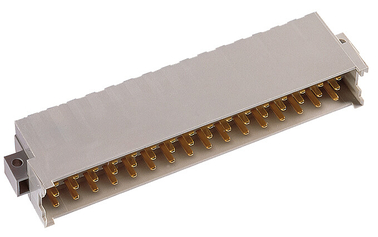

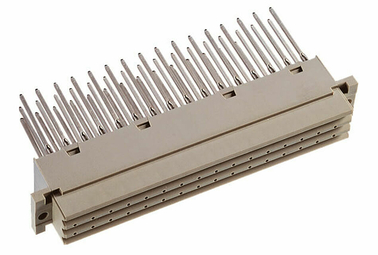

typ F (typ F)
:- 48 kontakter-
3 rader

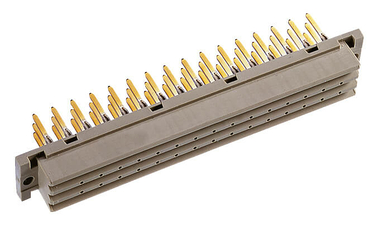

typ F platt
:- 48
kontakter- 3 rader

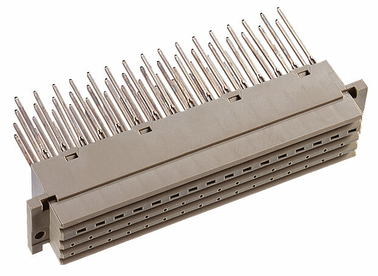

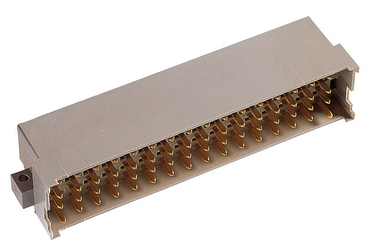

typ G (typ G)
:- 64
kontakter- 4 rader

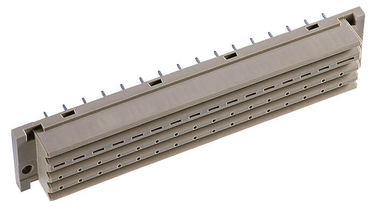

typ G platt
:- 64
kontakter- 4 rader
Konstruerade för samma användningsområde, men med en robustare utformning, är kretskortskontakterna DIN 41612 typ F (treradig) och DIN 41612 typ G (fyrradig). För båda dessa kretskortskontakt-Typen finns hylslist, förutom i standardhöjd, även i en lägre variant. På så sätt kan olika kortavstånd realiseras.
DIN 41612 typ F och DIN 41612 typ G används främst inom järnvägsteknik.
typ D (typ D)
:- 32
kontakter- 2 rader
typ E (typ E)
:- 48
kontakter- 2 rader
typ F (typ F)
:- 48 kontakter-
3 rader
typ F platt
:- 48
kontakter- 3 rader
typ G (typ G)
:- 64
kontakter- 4 rader
typ G platt
:- 64
kontakter- 4 rader

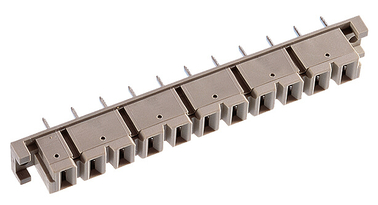

delning 5,08 mm med Faston-anslutning 15
A DIN 41612 H11, DIN 41612 H15, blandtyp DIN 41612 H7/F24
För en Faston-anslutning behöver du DIN 41612 H11, DIN 41612 H15 eller blandtypen DIN 41612 H7/F24. H11- och H15-honkontakt finns i två olika höjder. H7/F25 är en intressant kontaktlist med 7 Faston-anslutningar (15 A) och 24 strömkontakter (5,6 A).
VME 64x-bakplanskontakter
för Vita-bussystem för flera användare
En särskild egenskap i DIN 41612-serie är den 5-radiga VME64x-honkontakt. Med 160 kontakter finns denna honkontakt tillgänglig i 3 olika varianter och 2 kontaktlängder, i press-fit-teknik. Den aktuella VME64-versionen har en bussbredd på 64 bitar.
DIN 41612-honkontakt VME64x används bland annat inom flyg-, rymd- och försvarsindustrin.
DIN 41612-honkontakt VME64x används bland annat inom flyg-, rymd- och försvarsindustrin.
DIN 41612-kontakt
för kedjekoppling
Många bussystem inom automationstekniken kopplas enligt Daisy-Chan-principen. Att koppla signalledningar i serie genom flera modulkort är en vanlig metod. Om enskilda modulkort dras ut måste dock bygelkablar sättas in. Detta problem kan lösas på ett mer elegant sätt med hjälp av omkopplingskontakter. När dotterkort dras ut kortsluts kontakten automatiskt, vilket innebär att det inte är nödvändigt att sätta in bygelkablar i onödan.
Översikt över utföranden
DIN 41612 typ B, B/2,
B/3• Standard (X): 4,
9• first mate (Y) + 1,0 mm: 5,9•
last mate (Y) -0,8 mm: 4,1
B/3• Standard (X): 4,
9• first mate (Y) + 1,0 mm: 5,9•
last mate (Y) -0,8 mm: 4,1
DIN 41612 typ C, C/2,
C/3• Standard (X): 4,
9• first mate (Y) + 1,0 mm: 5,9•
last mate (Y) -0,8 mm: 4,1
C/3• Standard (X): 4,
9• first mate (Y) + 1,0 mm: 5,9•
last mate (Y) -0,8 mm: 4,1

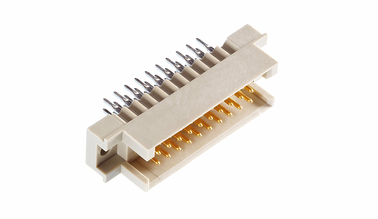

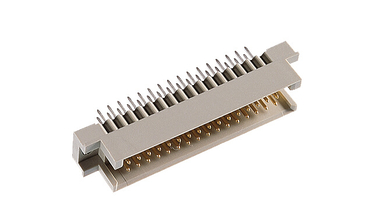

DIN 41612 typ R, R/2, R/3
insticksida
• Standard (X): 4,
9• first mate (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
last mate (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
anslutningssida
• Standard (X): 13,0•
first mate (Y) + 0,8 mm: 13,
8• last mate (Y) -0,4 mm: 12,6 | -0,8: 12,2
insticksida
• Standard (X): 4,
9• first mate (Y) +0,8 mm: 5,7 | + 1,0 mm: 5,9•
last mate (Y) -0,4 mm: 4,5 | -0,8 mm: 4,1
anslutningssida
• Standard (X): 13,0•
first mate (Y) + 0,8 mm: 13,
8• last mate (Y) -0,4 mm: 12,6 | -0,8: 12,2
DIN 41612 typ
D• Standard (X): 4,
9• first mate (Y) + 0,8 mm: 5,7
D• Standard (X): 4,
9• first mate (Y) + 0,8 mm: 5,7
DIN 41612 typ E (delning 2,54 mm)
• Standard (X): 4,
9• first mate (Y) + 0,8 mm: 5,7 (serie a, c, e)
DIN 41612 typ E (delning 5,08 mm)
• Standard (X): 4,
9• first mate (Y) + 0,8 mm: 5,7 (serie a)
• Standard (X): 4,
9• first mate (Y) + 0,8 mm: 5,7 (serie a, c, e)
DIN 41612 typ E (delning 5,08 mm)
• Standard (X): 4,
9• first mate (Y) + 0,8 mm: 5,7 (serie a)
DIN 41612 typ
F• Standard (X): 6,1•
first mate (Y) + 1,3 mm: 7,4
F• Standard (X): 6,1•
first mate (Y) + 1,3 mm: 7,4
DIN 41612 typ
G• Standard (X): 6,1•
first mate (Y) + 1,3 mm: 7,4
G• Standard (X): 6,1•
first mate (Y) + 1,3 mm: 7,4
ept-kontaktdonkontaktdon-serien DIN 41612 / IEC 60603-2
”kontaktdon som uppfyller dagens IEC 60603-2 (tidigare: DIN 41612) har använts i över 50 år. Och det av goda skäl. Även om tekniken har utvecklats och applikationerna i tider av IoT och Industri 2.0 blir mindre men ändå innehåller fler komponenter, är DIN-kontaktdon fortfarande lika aktuella som för fem decennier sedan – tack vare deras kompatibilitet med de senaste kretskortskonstruktionerna, vilket underlättas av deras stora mångfald av typer, poltal och anslutningstekniker.
Förutom löd- och wire wrap-teknik har du hos ept även möjlighet att få kontaktdonen (kontaktdonsfamilj) i den av ept utvecklade Tcom press-press-fit-zon.
epts produktserie DIN 41612 / IEC 60603-2 omfattar 12 grundutföranden samt ytterligare kompletterande versioner med delning 2,54 mm respektive 5,08 mm. Det finns både signalkontakter med en strömströmbärförmåga på upp till 1,5 A och strömkontakter med upp till 5,6 A respektive till och med 15 A per stift att välja mellan. Denna mångfald av varianter gör det möjligt att använda kontaktdonsfamilj inom ett mycket brett användningsområde. Standardiseringen garanterar kompatibiliteten mellan kontaktdon från olika tillverkare.”
Wolfgang Schmid, produktchef på ept GmbH
DIN 41612 / IEC 60603-2 kretskortskontakt
Förutom löd- och wire wrap-teknik har du hos ept även möjlighet att få kontaktdonen (kontaktdonsfamilj) i den av ept utvecklade Tcom press-press-fit-zon.
epts produktserie DIN 41612 / IEC 60603-2 omfattar 12 grundutföranden samt ytterligare kompletterande versioner med delning 2,54 mm respektive 5,08 mm. Det finns både signalkontakter med en strömströmbärförmåga på upp till 1,5 A och strömkontakter med upp till 5,6 A respektive till och med 15 A per stift att välja mellan. Denna mångfald av varianter gör det möjligt att använda kontaktdonsfamilj inom ett mycket brett användningsområde. Standardiseringen garanterar kompatibiliteten mellan kontaktdon från olika tillverkare.”
Wolfgang Schmid, produktchef på ept GmbH
DIN 41612 / IEC 60603-2 kretskortskontakt
Vanliga frågor: Frågor och svar om DIN 41612-kontaktdon för kretskort
Hur kan DIN 41612-kontakter (kontaktdon) bearbetas?Vilka strömstyrkor kan överföras med DIN 41612-kontaktdon?Är DIN 41612-kontakterna kontaktdon RoHS-kompatibla?Vilken förskjutning tolererar DIN 41216-kontakter (kontaktdon) vid anslutning?Finns det lämpliga verktygen för bearbetning av DIN 41216-kontaktdon från ept? Vilka
Hur kan DIN 41612-kontakter (kontaktdon) bearbetas?
Beroende på anslutningsteknik i inpressnings- eller lödanslutning samt through-hole reflow, Faston-anslutning eller IDC-anslutning (IDC)
Vilka strömstyrkor kan överföras med DIN 41612-kontaktdon?
Det finns både signalkontakter med en strömströmbärförmåga på upp till 1,5 A och strömkontakter med upp till 5,6 A eller till och med 15 A per stift att välja mellan.
Är DIN 41612-kontakterna kontaktdon RoHS-kompatibla?
Ja, alla.
Vilken förskjutning tolererar DIN 41216-kontakter (kontaktdon) vid anslutning?
DIN-kontakterna har en hög förskjutningstolerans. Vid anslutning av Messer- och honkontakt-kontakter tillåts således en radiell förskjutning-förskjutning på 1 mm i längs- och tväraxeln. Vinkeltoleransen är 4° i längsriktningen och 2° i tvärriktningen.
Finns det lämpliga verktygen för bearbetning av DIN 41216-kontaktdon från ept? Vilka
Ja, vi erbjuder lämpliga verktyg som är anpassade efter just era kontaktdon.
Användarrecensioner av DIN-kontaktdon för kretskort
Vi respekterar våra kunders önskan om diskretion och anger därför inga källor nedan.
Vi garanterar dock fullt ut att dessa uttalanden är äkta.
Vi garanterar dock fullt ut att dessa uttalanden är äkta.
Våra kunder måste kunna anpassa sig säkert till våra enheter även under tuffa förhållanden. Därför har vi i åratal litat på den höga kvalitetsstandarden hos epts DIN-kontaktdon.
”Det stora utbudet av presskontakter, även när det gäller de vinklade varianterna, övertygade mig.”
Genom att använda THR-varianten kan arbetssteget med våglödning utelämnas, vilket gör processen betydligt mer ekonomisk.
