One27: Översikt

Fakta i korthet Tillämpningar One27-produkter Höjdpunkter – video Funktioner Flexibla avstånd Ur utvecklarens perspektiv VANLIGA FRÅGOR Vittnesmål

Kompakta och robusta kretskortskontakter i SMT

Med One27-kontakter från ept kan man uppnå kretskortsavstånd på 8,00 till 20,00 mm.

One27 Leiterplattenabstaende NEU 2023

Funktioner

12 till 80 kontakter
1,4 A strömbelastningskapacitet
500 kopplingscykler

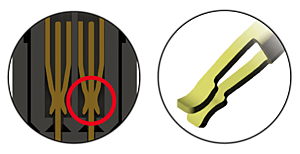

Högsta kontaktsäkerhet
Testad kompatibilitet med andra leverantörer

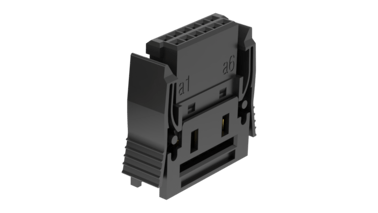

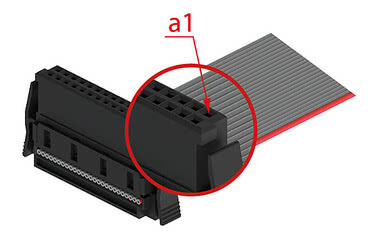

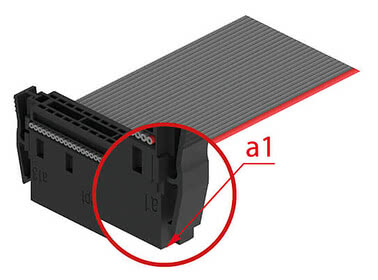

IDC-kontaktlist finns att köpa separat eller
konfektionerad med kabel Förpackad i Tape & Reel
LV214-testad

Tillämpningar

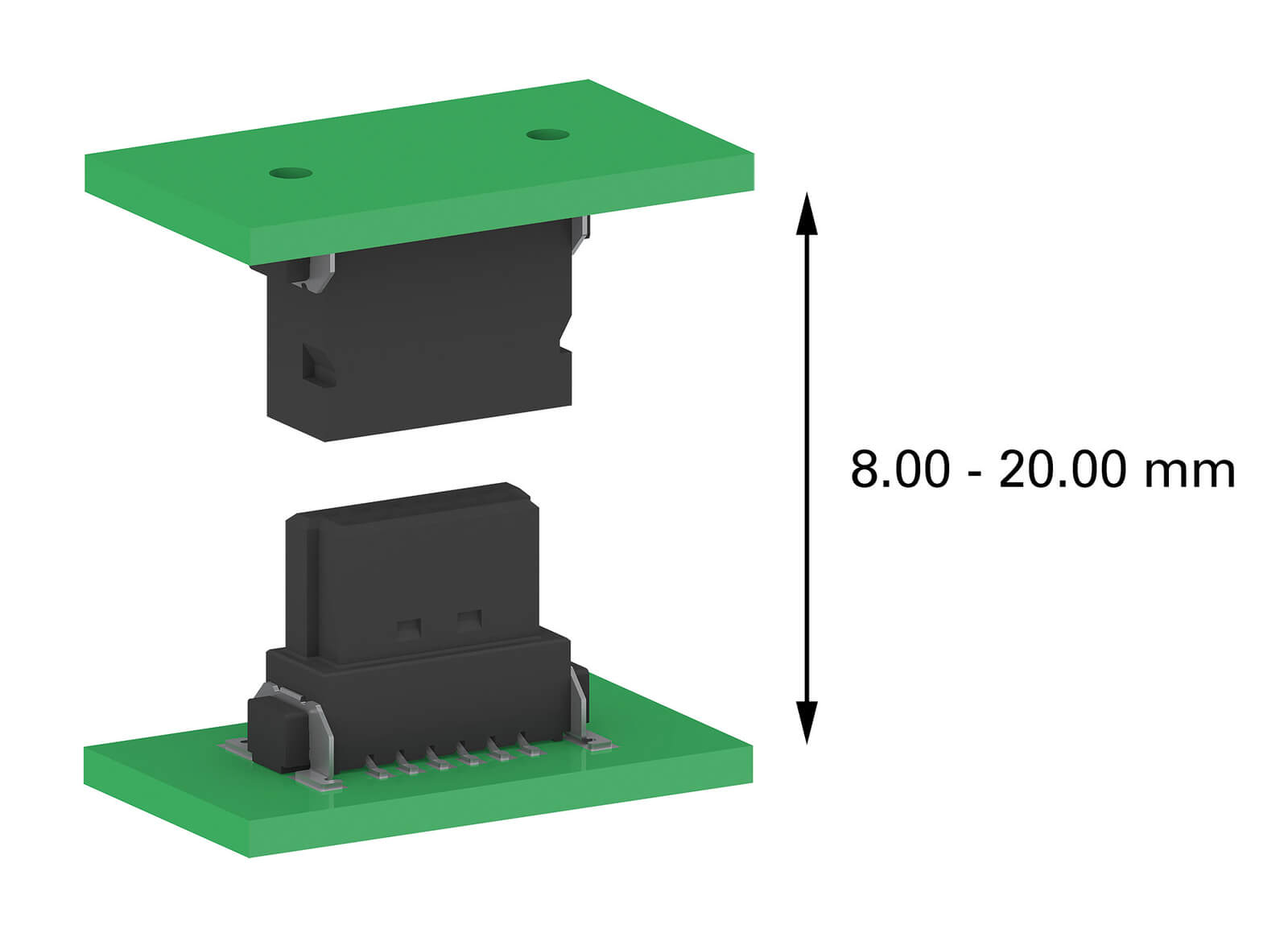

Kort-till-kort (mezzanin) från 8 mm till 20,00 mm
Parallell och vinkelrät anslutning
IDC-anslutning med flatkabel

One27: Översikt

Fakta i korthet Tillämpningar One27-produkter Höjdpunkter – video Funktioner Flexibla avstånd Ur utvecklarens perspektiv VANLIGA FRÅGOR Vittnesmål

Rak fjäderlist

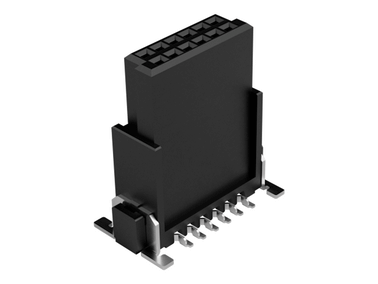

One27 kontaktlist med hög profil Artikel nr. 404-54012-51

ept One27 Federleiste gerade high 404 54012 51

kan kombineras för kretskortsavstånd 15,4–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 12 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 13,65 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med hög profil Artikel nr. 404-54012-51 - Tekniska data

Grunderna

Antal kontakter	12
Anslutningsteknik	SMT
Avstånd mellan kretskort	15,4–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm

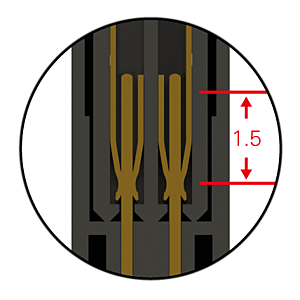

Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm

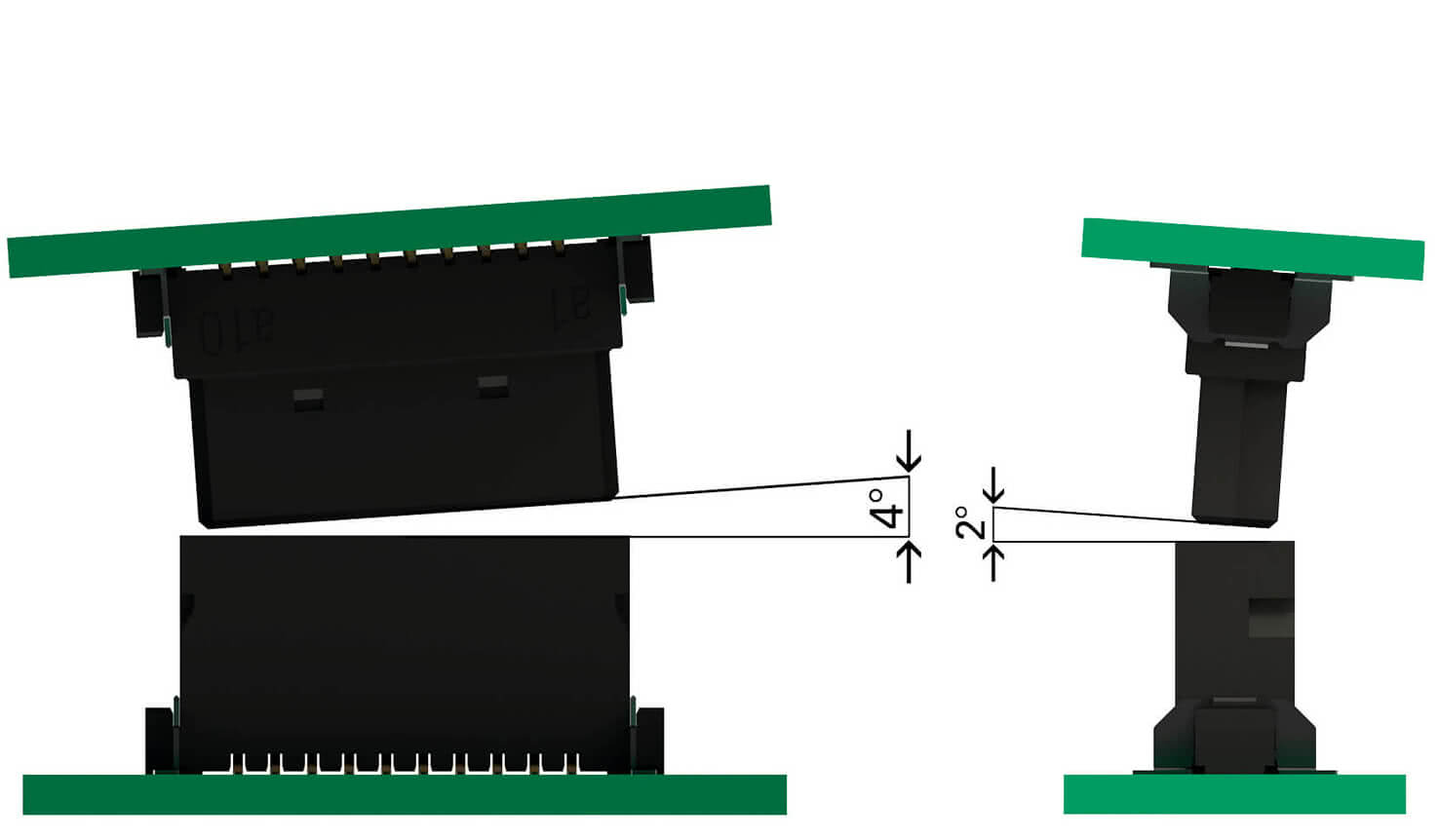

Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kontaktlist med hög profil Artikel nr. 404-54016-51

ept One27 Federleiste gerade high 404 54016 51

kan kombineras för kretskortsavstånd 15,4–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 16 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 13,65 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med hög profil Artikel nr. 404-54016-51 - Tekniska data

Grunderna

Antal kontakter	16
Anslutningsteknik	SMT
Avstånd mellan kretskort	15,4–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kontaktlist med hög profil Artikel nr. 404-54020-51

ept One27 Federleiste gerade high 404 54020 51

kan kombineras för kretskortsavstånd 15,4–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 20 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 13,65 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med hög profil Artikel nr. 404-54020-51 - Tekniska data

Grunderna

Antal kontakter	20
Anslutningsteknik	SMT
Avstånd mellan kretskort	15,4–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

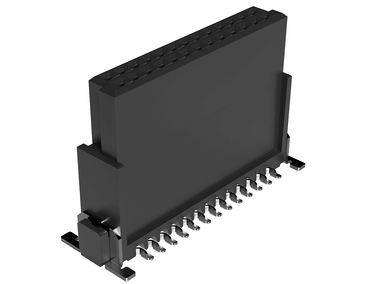

One27 kontaktlist med hög profil Artikel nr. 404-54026-51

ept One27 Federleiste gerade high 404 54026 51

kan kombineras för kretskortsavstånd 15,4–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 26 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 13,65 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med hög profil Artikel nr. 404-54026-51 - Tekniska data

Grunderna

Antal kontakter	26
Anslutningsteknik	SMT
Avstånd mellan kretskort	15,4–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kontaktlist med hög profil Artikel nr. 404-54032-51

ept One27 Federleiste gerade high 404 54032 51

kan kombineras för kretskortsavstånd 15,4–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 32 i raster 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 13,65 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med hög profil Artikel nr. 404-54032-51 - Tekniska data

Grunderna

Antal kontakter	32
Anslutningsteknik	SMT
Avstånd mellan kretskort	15,4–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

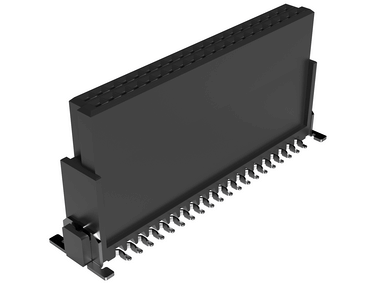

One27 kontaktlist med hög profil Artikel nr. 404-54040-51

ept One27 Federleiste gerade high 404 54040 51

kan kombineras för kretskortsavstånd 15,4–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 40 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 13,65 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med hög profil Artikel nr. 404-54040-51 - Tekniska data

Grunderna

Antal kontakter	40
Anslutningsteknik	SMT
Avstånd mellan kretskort	15,4–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kontaktlist med hög profil Artikel nr. 404-54050-51

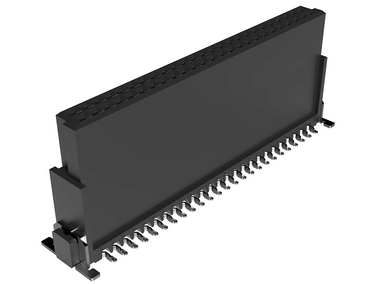

ept One27 Federleiste gerade high 404 54050 51

kan kombineras för kretskortsavstånd 15,4–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 50 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 13,65 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med hög profil Artikel nr. 404-54050-51 - Tekniska data

Grunderna

Antal kontakter	50
Anslutningsteknik	SMT
Avstånd mellan kretskort	15,4–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

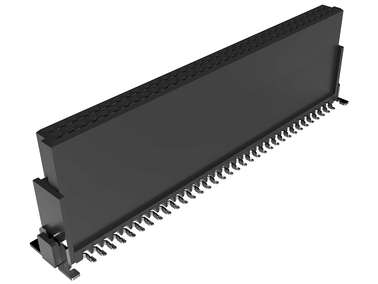

One27 kontaktlist med hög profil Artikel nr. 404-54068-51

ept One27 Federleiste gerade high 404 54068 51

kan kombineras för kretskortsavstånd 15,4–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 68 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 13,65 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med hög profil Artikel nr. 404-54068-51 - Tekniska data

Grunderna

Antal kontakter	68
Anslutningsteknik	SMT
Avstånd mellan kretskort	15,4–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

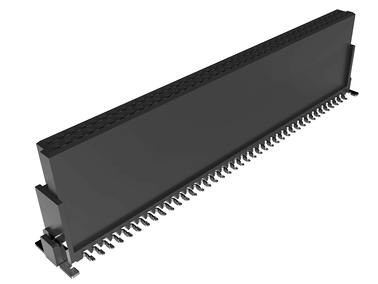

One27 kontaktlist med hög profil Artikel nr. 404-54080-51

ept One27 Federleiste gerade high 404 54080 51

kan kombineras för kretskortsavstånd 15,4–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 80 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 13,65 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med hög profil Artikel nr. 404-54080-51 - Tekniska data

Grunderna

Antal kontakter	80
Anslutningsteknik	SMT
Avstånd mellan kretskort	15,4–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

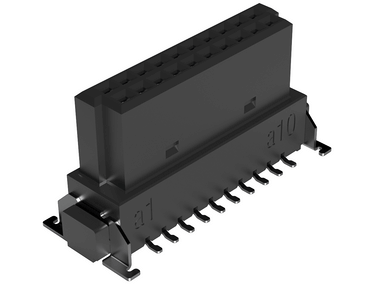

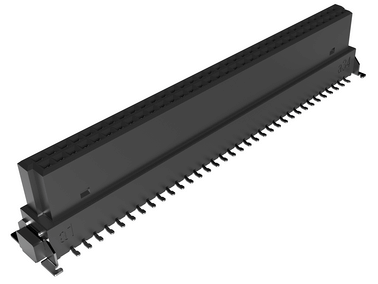

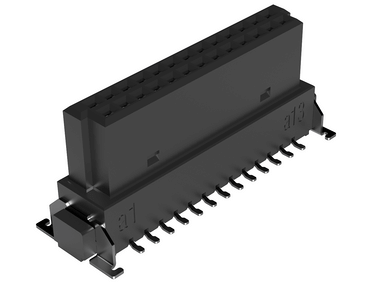

One27 kontaktlist med medelprofil Artikel nr. 414-53032-51

ept One27 Federleiste gerade Mid 404 53032 51

kan kombineras för ett avstånd mellan kretskort på 10,8–15,4 mm, Kontaktöverlappning 1,5 mm, Polantal 32 i raster 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 9,05 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med medelprofil Artikel nr. 414-53032-51 - Tekniska data

Grunderna

Antal kontakter	32
Anslutningsteknik	SMT
Avstånd mellan kretskort	10,8 mm – 15,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kontaktlist, lågprofil Artikel nr. 414-52012-51

ept One27 Federleiste gerade Low 404 52012 51

kan kombineras för kretskortsavstånd 8,0–12,6 mm, Kontaktöverlappning 1,5 mm, Polantal 12 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 6,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist, lågprofil Artikel nr. 414-52012-51 - Tekniska data

Grunderna

Antal kontakter	12
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 12,6 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

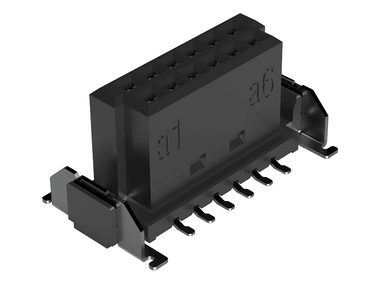

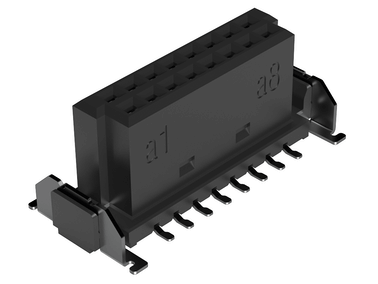

One27 kontaktlist, lågprofil Artikel nr. 414-52016-51

ept One27 Federleiste gerade Low 404 52016 51

kan kombineras för kretskortsavstånd 8,0–12,6 mm, Kontaktöverlappning 1,5 mm, Polantal 16 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 6,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist, lågprofil Artikel nr. 414-52016-51 - Tekniska data

Grunderna

Antal kontakter	16
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 12,6 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

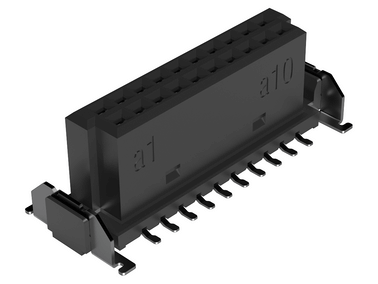

One27 kontaktlist, lågprofil Artikel nr. 414-52020-51

ept One27 Federleiste gerade Low 404 52020 51

kan kombineras för kretskortsavstånd 8,0–12,6 mm, Kontaktöverlappning 1,5 mm, Polantal 20 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 6,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist, lågprofil Artikel nr. 414-52020-51 - Tekniska data

Grunderna

Antal kontakter	20
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 12,6 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

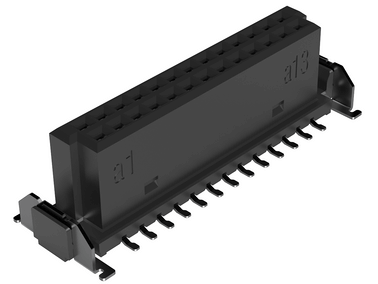

One27 kontaktlist, lågprofil Artikel nr. 414-52026-51

ept One27 Federleiste gerade Low 404 52026 51

kan kombineras för kretskortsavstånd 8,0–12,6 mm, Kontaktöverlappning 1,5 mm, Polantal 26 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 6,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist, lågprofil Artikel nr. 414-52026-51 - Tekniska data

Grunderna

Antal kontakter	26
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 12,6 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

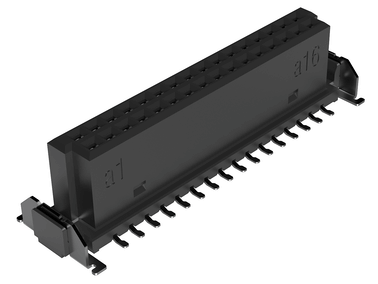

One27 kontaktlist, lågprofil Artikel nr. 414-52032-51

ept One27 Federleiste gerade Low 404 52032 51

kan kombineras för kretskortsavstånd 8,0–12,6 mm, Kontaktöverlappning 1,5 mm, Polantal 32 i raster 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 6,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist, lågprofil Artikel nr. 414-52032-51 - Tekniska data

Grunderna

Antal kontakter	32
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 12,6 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

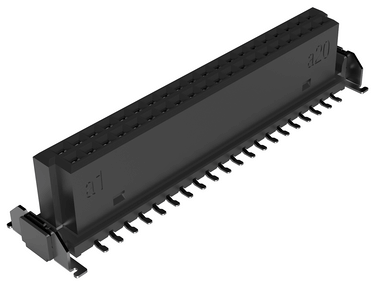

One27 kontaktlist, lågprofil Artikel nr. 414-52040-51

ept One27 Federleiste gerade Low 404 52040 51

kan kombineras för kretskortsavstånd 8,0–12,6 mm, Kontaktöverlappning 1,5 mm, Polantal 40 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 6,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist, lågprofil Artikel nr. 414-52040-51 - Tekniska data

Grunderna

Antal kontakter	40
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 12,6 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

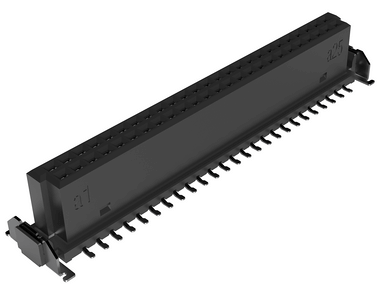

One27 kontaktlist, lågprofil Artikel nr. 414-52050-51

ept One27 Federleiste gerade Low 404 52050 51

kan kombineras för kretskortsavstånd 8,0–12,6 mm, Kontaktöverlappning 1,5 mm, Polantal 50 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 6,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist, lågprofil Artikel nr. 414-52050-51 - Tekniska data

Grunderna

Antal kontakter	50
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 12,6 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

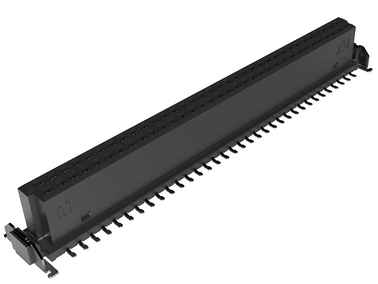

One27 kontaktlist, lågprofil Artikel nr. 414-52068-51

ept One27 Federleiste gerade Low 404 52068 51

kan kombineras för kretskortsavstånd 8,0–12,6 mm, Kontaktöverlappning 1,5 mm, Polantal 68 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 6,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist, lågprofil Artikel nr. 414-52068-51 - Tekniska data

Grunderna

Antal kontakter	68
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 12,6 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kontaktlist, lågprofil Artikel nr. 414-52080-51

ept One27 Federleiste gerade Low 404 52080 51

kan kombineras för kretskortsavstånd 8,0–12,6 mm, Kontaktöverlappning 1,5 mm, Polantal 80 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 6,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist, lågprofil Artikel nr. 414-52080-51 - Tekniska data

Grunderna

Antal kontakter	80
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 12,6 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

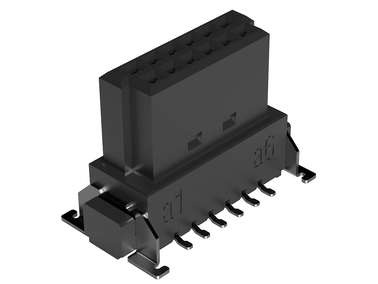

One27 kontaktlist med medelprofil Artikel nr. 414-53012-51

ept One27 Federleiste gerade Mid 404 53012 51

kan kombineras för ett avstånd mellan kretskort på 10,8–15,4 mm, Kontaktöverlappning 1,5 mm, Polantal 12 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 9,05 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med medelprofil Artikel nr. 414-53012-51 - Tekniska data

Grunderna

Antal kontakter	12
Anslutningsteknik	SMT
Avstånd mellan kretskort	10,8 mm – 15,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

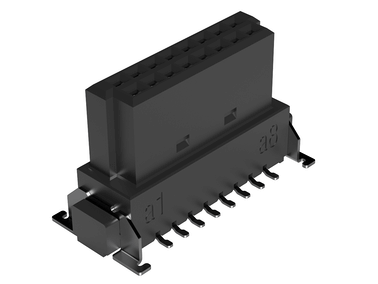

One27 kontaktlist med medelprofil Artikel nr. 414-53016-51

ept One27 Federleiste gerade Mid 404 53016 51

kan kombineras för ett avstånd mellan kretskort på 10,8–15,4 mm, Kontaktöverlappning 1,5 mm, Polantal 16 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 9,05 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med medelprofil Artikel nr. 414-53016-51 - Tekniska data

Grunderna

Antal kontakter	16
Anslutningsteknik	SMT
Avstånd mellan kretskort	10,8 mm – 15,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kontaktlist med medelprofil Artikel nr. 414-53020-51

ept One27 Federleiste gerade Mid 404 53020 51

kan kombineras för ett avstånd mellan kretskort på 10,8–15,4 mm, Kontaktöverlappning 1,5 mm, Polantal 20 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 9,05 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med medelprofil Artikel nr. 414-53020-51 - Tekniska data

Grunderna

Antal kontakter	20
Anslutningsteknik	SMT
Avstånd mellan kretskort	10,8 mm – 15,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kontaktlist med medelprofil Artikel nr. 414-53026-51

ept One27 Federleiste gerade Mid 404 53026 51

kan kombineras för ett avstånd mellan kretskort på 10,8–15,4 mm, Kontaktöverlappning 1,5 mm, Polantal 26 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 9,05 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med medelprofil Artikel nr. 414-53026-51 - Tekniska data

Grunderna

Antal kontakter	26
Anslutningsteknik	SMT
Avstånd mellan kretskort	10,8 mm – 15,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

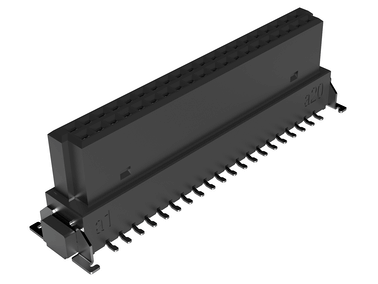

One27 kontaktlist med medelprofil Artikel nr. 414-53040-51

ept One27 Federleiste gerade Mid 404 53040 51

kan kombineras för ett avstånd mellan kretskort på 10,8–15,4 mm, Kontaktöverlappning 1,5 mm, Polantal 40 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 9,05 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med medelprofil Artikel nr. 414-53040-51 - Tekniska data

Grunderna

Antal kontakter	40
Anslutningsteknik	SMT
Avstånd mellan kretskort	10,8 mm – 15,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

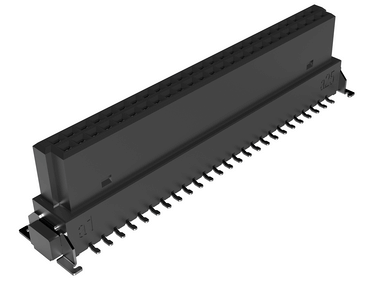

One27 kontaktlist med medelprofil Artikel nr. 414-53050-51

ept One27 Federleiste gerade Mid 404 53050 51

kan kombineras för ett avstånd mellan kretskort på 10,8–15,4 mm, Kontaktöverlappning 1,5 mm, Polantal 50 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 9,05 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med medelprofil Artikel nr. 414-53050-51 - Tekniska data

Grunderna

Antal kontakter	50
Anslutningsteknik	SMT
Avstånd mellan kretskort	10,8 mm – 15,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kontaktlist med medelprofil Artikel nr. 414-53068-51

ept One27 Federleiste gerade Mid 404 53068 51

kan kombineras för ett avstånd mellan kretskort på 10,8–15,4 mm, Kontaktöverlappning 1,5 mm, Polantal 68 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 9,05 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med medelprofil Artikel nr. 414-53068-51 - Tekniska data

Grunderna

Antal kontakter	68
Anslutningsteknik	SMT
Avstånd mellan kretskort	10,8 mm – 15,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kontaktlist med medelprofil Artikel nr. 414-53080-51

ept One27 Federleiste gerade Mid 404 53080 51

kan kombineras för ett avstånd mellan kretskort på 10,8–15,4 mm, Kontaktöverlappning 1,5 mm, Polantal 80 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 9,05 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 kontaktlist med medelprofil Artikel nr. 414-53080-51 - Tekniska data

Grunderna

Antal kontakter	80
Anslutningsteknik	SMT
Avstånd mellan kretskort	10,8 mm – 15,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

Rak knivlist

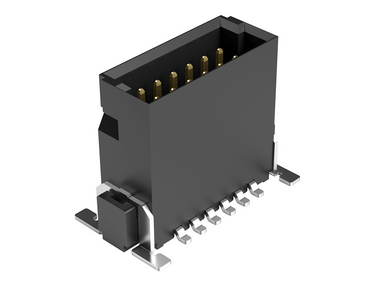

One27 knivlist, högprofil Artikel nr. 403-54012-51

ept One27 Messerleiste gerade High 403 54012 51

kan kombineras för kretskortsavstånd 11,1–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 12 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 4,85 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, högprofil Artikel nr. 403-54012-51 - Tekniska data

Grunderna

Antal kontakter	12
Anslutningsteknik	SMT
Avstånd mellan kretskort	11,1–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

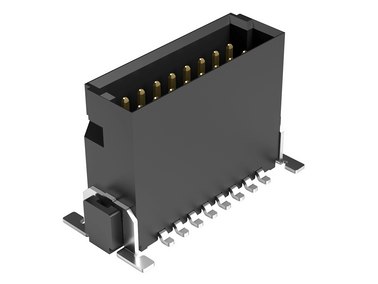

One27 knivlist, högprofil Artikel nr. 403-54016-51

ept One27 Messerleiste gerade High 403 54016 51

kan kombineras för kretskortsavstånd 11,1–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 16 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 4,85 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, högprofil Artikel nr. 403-54016-51 - Tekniska data

Grunderna

Antal kontakter	16
Anslutningsteknik	SMT
Avstånd mellan kretskort	11,1–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

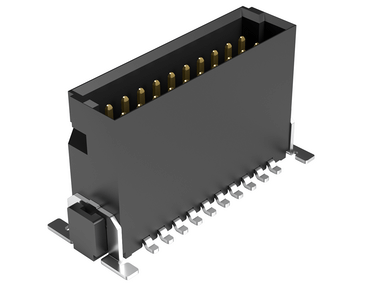

One27 knivlist, högprofil Artikel nr. 403-54020-51

ept One27 Messerleiste gerade High 403 54020 51

kan kombineras för kretskortsavstånd 11,1–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 20 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 4,85 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, högprofil Artikel nr. 403-54020-51 - Tekniska data

Grunderna

Antal kontakter	20
Anslutningsteknik	SMT
Avstånd mellan kretskort	11,1–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

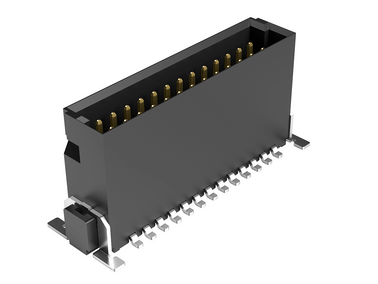

One27 knivlist, högprofil Artikel nr. 403-54026-51

ept One27 Messerleiste gerade High 403 54026 51

kan kombineras för kretskortsavstånd 11,1–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 26 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 4,85 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, högprofil Artikel nr. 403-54026-51 - Tekniska data

Grunderna

Antal kontakter	26
Anslutningsteknik	SMT
Avstånd mellan kretskort	11,1–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

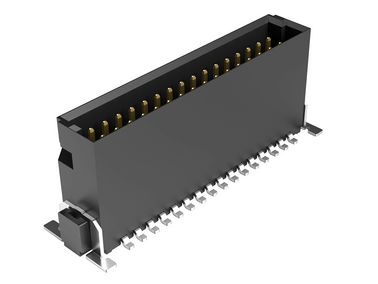

One27 knivlist, högprofil Artikel nr. 403-54032-51

ept One27 Messerleiste gerade High 403 54032 51

kan kombineras för kretskortsavstånd 11,1–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 32 i raster 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 4,85 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, högprofil Artikel nr. 403-54032-51 - Tekniska data

Grunderna

Antal kontakter	32
Anslutningsteknik	SMT
Avstånd mellan kretskort	11,1–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

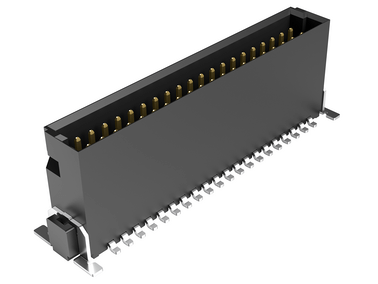

One27 knivlist, högprofil Artikel nr. 403-54040-51

ept One27 Messerleiste gerade High 403 54040 51

kan kombineras för kretskortsavstånd 11,1–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 40 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 4,85 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, högprofil Artikel nr. 403-54040-51 - Tekniska data

Grunderna

Antal kontakter	40
Anslutningsteknik	SMT
Avstånd mellan kretskort	11,1–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

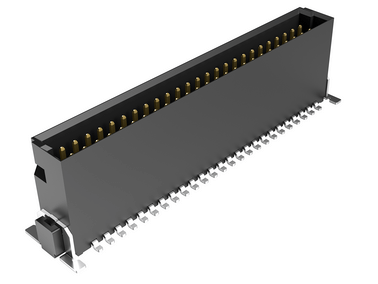

One27 knivlist, högprofil Artikel nr. 403-54050-51

ept One27 Messerleiste gerade High 403 54050 51

kan kombineras för kretskortsavstånd 11,1–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 50 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 4,85 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, högprofil Artikel nr. 403-54050-51 - Tekniska data

Grunderna

Antal kontakter	50
Anslutningsteknik	SMT
Avstånd mellan kretskort	11,1–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

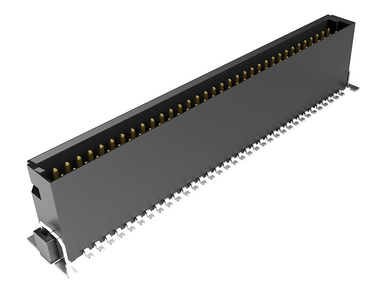

One27 knivlist, högprofil Artikel nr. 403-54068-51

ept One27 Messerleiste gerade High 403 54068 51

kan kombineras för kretskortsavstånd 11,1–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 68 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 4,85 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, högprofil Artikel nr. 403-54068-51 - Tekniska data

Grunderna

Antal kontakter	68
Anslutningsteknik	SMT
Avstånd mellan kretskort	11,1–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 knivlist, högprofil Artikel nr. 403-54080-51

ept One27 Messerleiste gerade High 403 54080 51

kan kombineras för kretskortsavstånd 11,1–20,0 mm, Kontaktöverlappning 1,5 mm, Polantal 80 i rutnätet 1,27 mm, SMT-anslutningsteknik, Höjd, utan stift: 4,85 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, högprofil Artikel nr. 403-54080-51 - Tekniska data

Grunderna

Antal kontakter	80
Anslutningsteknik	SMT
Avstånd mellan kretskort	11,1–20,0 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

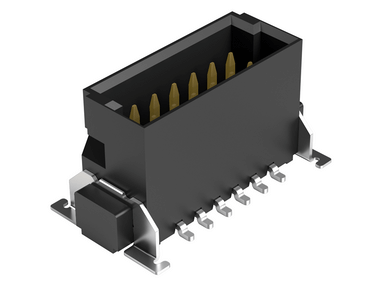

One27 knivlist med låg profil Artikel nr. 413-52012-51

ept One27 Messerleiste gerade Low 403 52012 51

kan kombineras för kretskortsavstånd 8,0–16,9 mm, Kontaktöverlappning 1,5 mm, Polantal 12 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 1,75 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist med låg profil Artikel nr. 413-52012-51 - Tekniska data

Grunderna

Antal kontakter	12
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 16,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

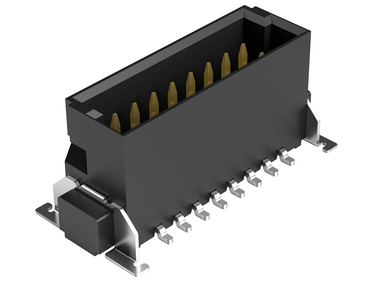

One27 knivlist med låg profil Artikel nr. 413-52016-51

ept One27 Messerleiste gerade Low 403 52016 51

kan kombineras för kretskortsavstånd 8,0–16,9 mm, Kontaktöverlappning 1,5 mm, Polantal 16 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 1,75 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist med låg profil Artikel nr. 413-52016-51 - Tekniska data

Grunderna

Antal kontakter	16
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 16,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

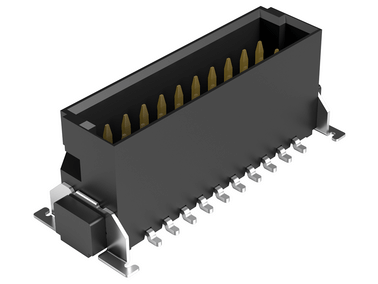

One27 knivlist med låg profil Artikel nr. 413-52020-51

ept One27 Messerleiste gerade Low 403 52020 51

kan kombineras för kretskortsavstånd 8,0–16,9 mm, Kontaktöverlappning 1,5 mm, Polantal 20 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 1,75 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist med låg profil Artikel nr. 413-52020-51 - Tekniska data

Grunderna

Antal kontakter	20
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 16,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

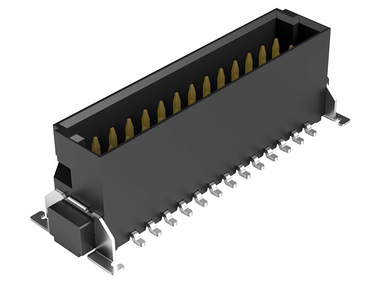

One27 knivlist med låg profil Artikel nr. 413-52026-51

ept One27 Messerleiste gerade Low 403 52026 51

kan kombineras för kretskortsavstånd 8,0–16,9 mm, Kontaktöverlappning 1,5 mm, Polantal 26 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 1,75 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist med låg profil Artikel nr. 413-52026-51 - Tekniska data

Grunderna

Antal kontakter	26
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 16,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 knivlist med låg profil Artikel nr. 413-52032-51

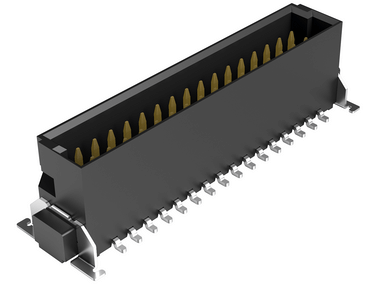

ept One27 Messerleiste gerade Low 403 52032 51

kan kombineras för kretskortsavstånd 8,0–16,9 mm, Kontaktöverlappning 1,5 mm, Polantal 32 i raster 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 1,75 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist med låg profil Artikel nr. 413-52032-51 - Tekniska data

Grunderna

Antal kontakter	32
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 16,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 knivlist med låg profil Artikel nr. 413-52040-51

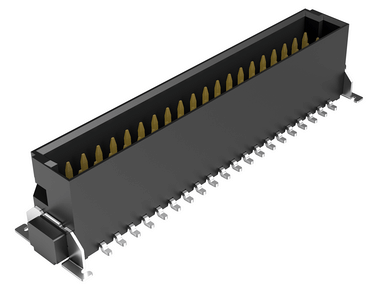

ept One27 Messerleiste gerade Low 403 52040 51

kan kombineras för kretskortsavstånd 8,0–16,9 mm, Kontaktöverlappning 1,5 mm, Polantal 40 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 1,75 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist med låg profil Artikel nr. 413-52040-51 - Tekniska data

Grunderna

Antal kontakter	40
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 16,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

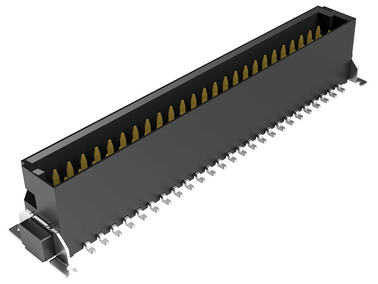

One27 knivlist med låg profil Artikel nr. 413-52050-51

ept One27 Messerleiste gerade Low 403 52050 51

kan kombineras för kretskortsavstånd 8,0–16,9 mm, Kontaktöverlappning 1,5 mm, Polantal 50 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 1,75 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist med låg profil Artikel nr. 413-52050-51 - Tekniska data

Grunderna

Antal kontakter	50
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 16,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

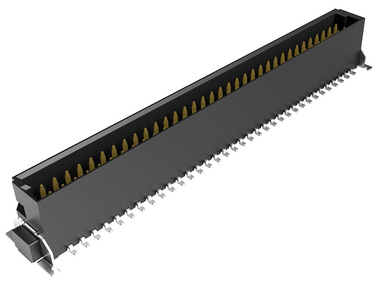

One27 knivlist med låg profil Artikel nr. 413-52068-51

ept One27 Messerleiste gerade Low 403 52068 51

kan kombineras för kretskortsavstånd 8,0–16,9 mm, Kontaktöverlappning 1,5 mm, Polantal 68 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 1,75 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist med låg profil Artikel nr. 413-52068-51 - Tekniska data

Grunderna

Antal kontakter	68
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 16,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

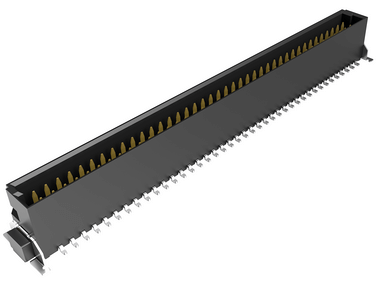

One27 knivlist med låg profil Artikel nr. 413-52080-51

ept One27 Messerleiste gerade Low 403 52080 51

kan kombineras för kretskortsavstånd 8,0–16,9 mm, Kontaktöverlappning 1,5 mm, Polantal 80 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 1,75 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist med låg profil Artikel nr. 413-52080-51 - Tekniska data

Grunderna

Antal kontakter	80
Anslutningsteknik	SMT
Avstånd mellan kretskort	8,0 mm – 16,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

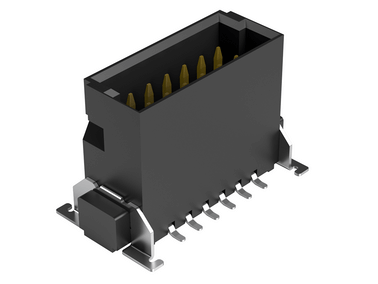

One27 knivlist, mellanhög profil Artikel nr. 413-53012-51

ept One27 Messerleiste gerade Mid 403 53012 51

kan kombineras för kretskortsavstånd 9,5–18,4 mm, Kontaktöverlappning 1,5 mm, Polantal 12 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 3,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, mellanhög profil Artikel nr. 413-53012-51 - Tekniska data

Grunderna

Antal kontakter	12
Anslutningsteknik	SMT
Avstånd mellan kretskort	9,5 mm – 18,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

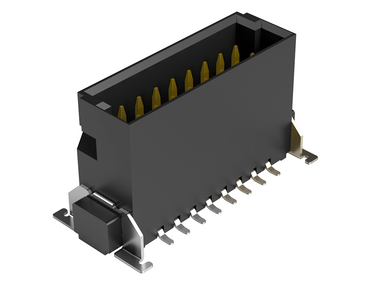

One27 knivlist, mellanhög profil Artikel nr. 413-53016-51

ept One27 Messerleiste gerade Mid 403 53016 51

kan kombineras för kretskortsavstånd 9,5–18,4 mm, Kontaktöverlappning 1,5 mm, Polantal 16 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 3,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, mellanhög profil Artikel nr. 413-53016-51 - Tekniska data

Grunderna

Antal kontakter	16
Anslutningsteknik	SMT
Avstånd mellan kretskort	9,5 mm – 18,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 knivlist, mellanhög profil Artikel nr. 413-53020-51

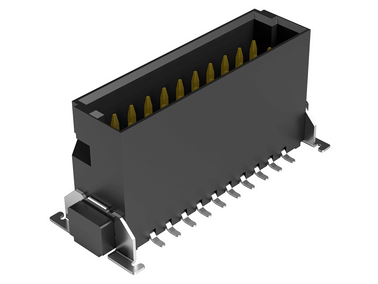

ept One27 Messerleiste gerade Mid 403 53020 51

kan kombineras för kretskortsavstånd 9,5–18,4 mm, Kontaktöverlappning 1,5 mm, Polantal 20 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 3,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, mellanhög profil Artikel nr. 413-53020-51 - Tekniska data

Grunderna

Antal kontakter	20
Anslutningsteknik	SMT
Avstånd mellan kretskort	9,5 mm – 18,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 knivlist, mellanhög profil Artikel nr. 413-53026-51

ept One27 Messerleiste gerade Mid 403 53026 51

kan kombineras för kretskortsavstånd 9,5–18,4 mm, Kontaktöverlappning 1,5 mm, Polantal 26 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 3,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, mellanhög profil Artikel nr. 413-53026-51 - Tekniska data

Grunderna

Antal kontakter	26
Anslutningsteknik	SMT
Avstånd mellan kretskort	9,5 mm – 18,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

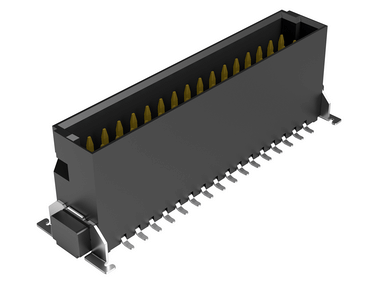

One27 knivlist, mellanhög profil Artikel nr. 413-53032-51

ept One27 Messerleiste gerade Mid 403 53032 51

kan kombineras för kretskortsavstånd 9,5–18,4 mm, Kontaktöverlappning 1,5 mm, Polantal 32 i raster 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 3,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, mellanhög profil Artikel nr. 413-53032-51 - Tekniska data

Grunderna

Antal kontakter	32
Anslutningsteknik	SMT
Avstånd mellan kretskort	9,5 mm – 18,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

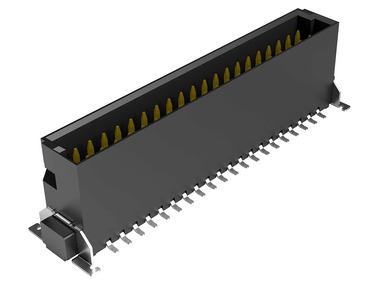

One27 knivlist, mellanhög profil Artikel nr. 413-53040-51

ept One27 Messerleiste gerade Mid 403 53040 51

kan kombineras för kretskortsavstånd 9,5–18,4 mm, Kontaktöverlappning 1,5 mm, Polantal 40 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 3,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, mellanhög profil Artikel nr. 413-53040-51 - Tekniska data

Grunderna

Antal kontakter	40
Anslutningsteknik	SMT
Avstånd mellan kretskort	9,5 mm – 18,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 knivlist, mellanhög profil Artikel nr. 413-53050-51

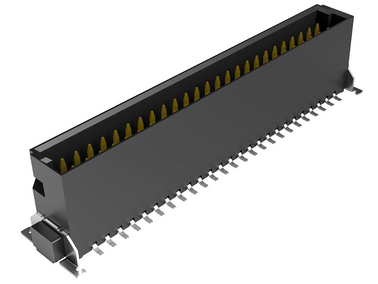

ept One27 Messerleiste gerade Mid 403 53050 51

kan kombineras för kretskortsavstånd 9,5–18,4 mm, Kontaktöverlappning 1,5 mm, Polantal 50 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 3,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, mellanhög profil Artikel nr. 413-53050-51 - Tekniska data

Grunderna

Antal kontakter	50
Anslutningsteknik	SMT
Avstånd mellan kretskort	9,5 mm – 18,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 knivlist, mellanhög profil Artikel nr. 413-53068-51

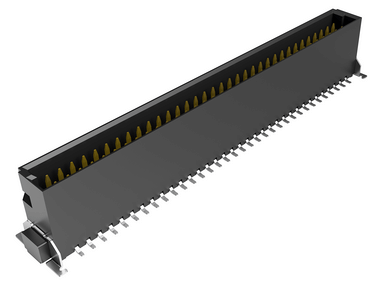

ept One27 Messerleiste gerade Mid 403 53068 51

kan kombineras för kretskortsavstånd 9,5–18,4 mm, Kontaktöverlappning 1,5 mm, Polantal 68 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 3,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, mellanhög profil Artikel nr. 413-53068-51 - Tekniska data

Grunderna

Antal kontakter	68
Anslutningsteknik	SMT
Avstånd mellan kretskort	9,5 mm – 18,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

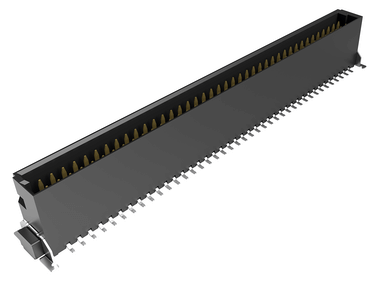

One27 knivlist, mellanhög profil Artikel nr. 413-53080-51

ept One27 Messerleiste gerade Mid 403 53080 51

kan kombineras för kretskortsavstånd 9,5–18,4 mm, Kontaktöverlappning 1,5 mm, Polantal 80 i rutnätet 1,27 mm, SMT-anslutningsteknik, Monteringshöjd, utan stift: 3,25 mm, Prestandanivå 1

Parallell

Rätvinklig

SMT

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 knivlist, mellanhög profil Artikel nr. 413-53080-51 - Tekniska data

Grunderna

Antal kontakter	80
Anslutningsteknik	SMT
Avstånd mellan kretskort	9,5 mm – 18,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	3,1 A vid 20 °C (4 av 50 poler) 1,4 A vid 20 °C (50 av 50 poler)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

Vinklad fjäderlist

One27 vinklad kontaktlist Artikel nr. 404-51012-51

ept One27 Federleiste gewinkelt 404 51012 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 12, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad kontaktlist Artikel nr. 404-51012-51 - Tekniska data

Grunderna

Antal kontakter	12
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad kontaktlist Artikel nr. 404-51016-51

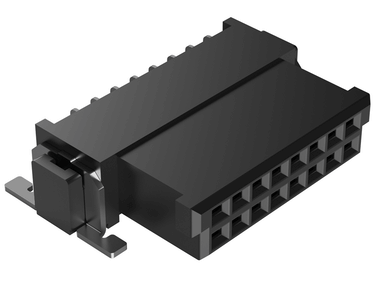

ept One27 Federleiste gewinkelt 404 51016 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 16, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad kontaktlist Artikel nr. 404-51016-51 - Tekniska data

Grunderna

Antal kontakter	16
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad kontaktlist Artikel nr. 404-51020-51

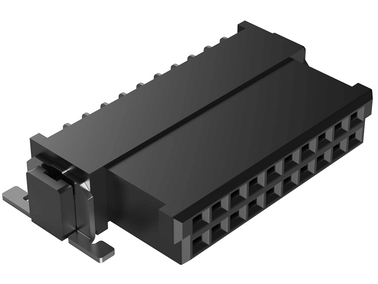

ept One27 Federleiste gewinkelt 404 51020 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 20, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad kontaktlist Artikel nr. 404-51020-51 - Tekniska data

Grunderna

Antal kontakter	20
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad kontaktlist Artikel nr. 404-51026-51

ept One27 Federleiste gewinkelt 404 51026 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 26, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad kontaktlist Artikel nr. 404-51026-51 - Tekniska data

Grunderna

Antal kontakter	26
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad kontaktlist Artikel nr. 404-51032-51

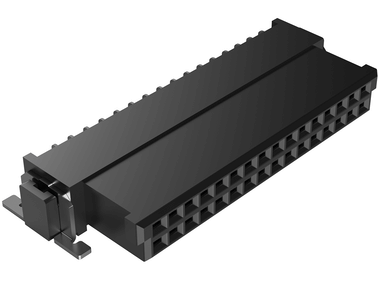

ept One27 Federleiste gewinkelt 404 51032 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 32, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad kontaktlist Artikel nr. 404-51032-51 - Tekniska data

Grunderna

Antal kontakter	32
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad kontaktlist Artikel nr. 404-51040-51

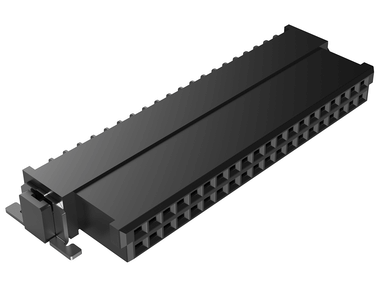

ept One27 Federleiste gewinkelt 404 51040 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 40, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad kontaktlist Artikel nr. 404-51040-51 - Tekniska data

Grunderna

Antal kontakter	40
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad kontaktlist Artikel nr. 404-51050-51

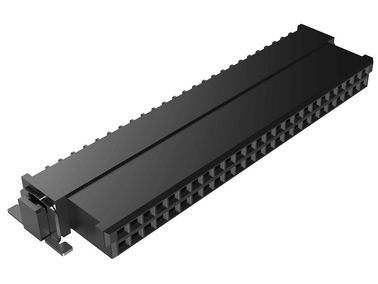

ept One27 Federleiste gewinkelt 404 51050 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 50, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad kontaktlist Artikel nr. 404-51050-51 - Tekniska data

Grunderna

Antal kontakter	50
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad kontaktlist Artikel nr. 404-51068-51

ept One27 Federleiste gewinkelt 404 51068 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 68, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad kontaktlist Artikel nr. 404-51068-51 - Tekniska data

Grunderna

Antal kontakter	68
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad kontaktlist Artikel nr. 404-51080-51

ept One27 Federleiste gewinkelt 404 51080 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 80, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad kontaktlist Artikel nr. 404-51080-51 - Tekniska data

Grunderna

Antal kontakter	80
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

Vinklad knivlist

One27 vinklad knivlist Artikel nr. 403-51016-51

ept One27 Messerleiste gewinkelt 403 51016 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 16, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad knivlist Artikel nr. 403-51016-51 - Tekniska data

Grunderna

Antal kontakter	16
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad knivlist Artikel nr. 403-51020-51

ept One27 Messerleiste gewinkelt 403 51020 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 20, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad knivlist Artikel nr. 403-51020-51 - Tekniska data

Grunderna

Antal kontakter	20
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad knivlist Artikel nr. 403-51026-51

ept One27 Messerleiste gewinkelt 403 51026 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 26, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad knivlist Artikel nr. 403-51026-51 - Tekniska data

Grunderna

Antal kontakter	26
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad knivlist Artikel nr. 403-51032-51

ept One27 Messerleiste gewinkelt 403 51032 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 32, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad knivlist Artikel nr. 403-51032-51 - Tekniska data

Grunderna

Antal kontakter	32
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad knivlist Artikel nr. 403-51040-51

ept One27 Messerleiste gewinkelt 403 51040 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 40, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad knivlist Artikel nr. 403-51040-51 - Tekniska data

Grunderna

Antal kontakter	40
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad knivlist Artikel nr. 403-51050-51

ept One27 Messerleiste gewinkelt 403 51050 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 50, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad knivlist Artikel nr. 403-51050-51 - Tekniska data

Grunderna

Antal kontakter	50
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad knivlist Artikel nr. 403-51068-51

ept One27 Messerleiste gewinkelt 403 51068 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 68, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad knivlist Artikel nr. 403-51068-51 - Tekniska data

Grunderna

Antal kontakter	68
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad knivlist Artikel nr. 403-51080-51

ept One27 Messerleiste gewinkelt 403 51080 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 80, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad knivlist Artikel nr. 403-51080-51 - Tekniska data

Grunderna

Antal kontakter	80
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 vinklad knivlist Artikel nr. 403-51012-51

ept One27 Messerleiste gewinkelt 403 51012 51

90° vinklad, Kontaktöverlappning 1,5 mm, Antal poler: 12, SMT-anslutningsteknik, Raster 1,27 mm, Prestandanivå 1

Rätvinklig

Horisontell

SMT

Hög densitet

Robust

Visa mer produktinformation

One27 vinklad knivlist Artikel nr. 403-51012-51 - Tekniska data

Grunderna

Antal kontakter	12
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au via NiP via Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Koplanaritet	≤ 0,1 mm
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström IEC 60512-5-2	1,4 A vid 20 °C (50-polig)
Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Bearbetning

Lödningstemperatur JEDEC J-STD-020E	20–40 sekunder vid 260 °C
MSL JEDEC J-STD-020E	1
Montering	Pick and Place

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

IDC-kontaktlist

One27 IDC-kontaktlist Artikel nr. 404-59012-61

One27 Federleiste IDC Neu Foto

för IDC-anslutning med flatbandskabel AWG 30/7, Kontaktöverlappning 1,5 mm, Polantal 12 i rutnätet 1,27 mm, Raster-plattkabel 0,635 mm, Prestandanivå 1, IDC-kontaktlisten är avsedd för kabelmontering. Följ monteringsanvisningarna.

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 IDC-kontaktlist Artikel nr. 404-59012-61 - Tekniska data

Grunderna

Antal kontakter	12
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C (beroende på vilken kabeltyp som används)

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ kontakt --> mätare ≤ 10 mΩ IDC --> kabel
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 IDC-kontaktlist Artikel nr. 404-59016-61

One27 Federleiste IDC Neu Foto

för IDC-anslutning med flatbandskabel AWG 30/7, Kontaktöverlappning 1,5 mm, Polantal 16 i rutnätet 1,27 mm, Raster-plattkabel 0,635 mm, Prestandanivå 1, IDC-kontaktlisten är avsedd för kabelmontering. Följ monteringsanvisningarna.

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 IDC-kontaktlist Artikel nr. 404-59016-61 - Tekniska data

Grunderna

Antal kontakter	16
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C (beroende på vilken kabeltyp som används)

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ kontakt --> mätare ≤ 10 mΩ IDC --> kabel
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 IDC-kontaktlist Artikel nr. 404-59020-61

One27 Federleiste IDC Neu Foto

för IDC-anslutning med flatbandskabel AWG 30/7, Kontaktöverlappning 1,5 mm, Polantal 20 i rutnätet 1,27 mm, Raster-plattkabel 0,635 mm, Prestandanivå 1, IDC-kontaktlisten är avsedd för kabelmontering. Följ monteringsanvisningarna.

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 IDC-kontaktlist Artikel nr. 404-59020-61 - Tekniska data

Grunderna

Antal kontakter	20
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C (beroende på vilken kabeltyp som används)

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ kontakt --> mätare ≤ 10 mΩ IDC --> kabel
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 IDC-kontaktlist Artikel nr. 404-59026-61

One27 Federleiste IDC Neu Foto

för IDC-anslutning med flatbandskabel AWG 30/7, Kontaktöverlappning 1,5 mm, Polantal 26 i rutnätet 1,27 mm, Raster-plattkabel 0,635 mm, Prestandanivå 1, IDC-kontaktlisten är avsedd för kabelmontering. Följ monteringsanvisningarna.

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 IDC-kontaktlist Artikel nr. 404-59026-61 - Tekniska data

Grunderna

Antal kontakter	26
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C (beroende på vilken kabeltyp som används)

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ kontakt --> mätare ≤ 10 mΩ IDC --> kabel
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 IDC-kontaktlist Artikel nr. 404-59032-61

One27 Federleiste IDC Neu Foto

för IDC-anslutning med flatbandskabel AWG 30/7, Kontaktöverlappning 1,5 mm, Polantal 32 i raster 1,27 mm, Raster-plattkabel 0,635 mm, Prestandanivå 1, IDC-kontaktlisten är avsedd för kabelmontering. Följ monteringsanvisningarna.

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 IDC-kontaktlist Artikel nr. 404-59032-61 - Tekniska data

Grunderna

Antal kontakter	32
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C (beroende på vilken kabeltyp som används)

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ kontakt --> mätare ≤ 10 mΩ IDC --> kabel
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 IDC-kontaktlist Artikel nr. 404-59040-61

One27 Federleiste IDC Neu Foto

för IDC-anslutning med flatbandskabel AWG 30/7, Kontaktöverlappning 1,5 mm, Polantal 40 i rutnätet 1,27 mm, Raster-plattkabel 0,635 mm, Prestandanivå 1, IDC-kontaktlisten är avsedd för kabelmontering. Följ monteringsanvisningarna.

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 IDC-kontaktlist Artikel nr. 404-59040-61 - Tekniska data

Grunderna

Antal kontakter	40
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C (beroende på vilken kabeltyp som används)

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ kontakt --> mätare ≤ 10 mΩ IDC --> kabel
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 IDC-kontaktlist Artikel nr. 404-59050-61

One27 Federleiste IDC Neu Foto

för IDC-anslutning med flatbandskabel AWG 30/7, Kontaktöverlappning 1,5 mm, Polantal 50 i rutnätet 1,27 mm, Raster-plattkabel 0,635 mm, Prestandanivå 1, IDC-kontaktlisten är avsedd för kabelmontering. Följ monteringsanvisningarna.

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 IDC-kontaktlist Artikel nr. 404-59050-61 - Tekniska data

Grunderna

Antal kontakter	50
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C (beroende på vilken kabeltyp som används)

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ kontakt --> mätare ≤ 10 mΩ IDC --> kabel
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 IDC-kontaktlist Artikel nr. 404-59068-61

One27 Federleiste IDC Neu Foto

för IDC-anslutning med flatbandskabel AWG 30/7, Kontaktöverlappning 1,5 mm, Polantal 68 i rutnätet 1,27 mm, Raster-plattkabel 0,635 mm, Prestandanivå 1, IDC-kontaktlisten är avsedd för kabelmontering. Följ monteringsanvisningarna.

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 IDC-kontaktlist Artikel nr. 404-59068-61 - Tekniska data

Grunderna

Antal kontakter	68
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C (beroende på vilken kabeltyp som används)

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ kontakt --> mätare ≤ 10 mΩ IDC --> kabel
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 IDC-kontaktlist Artikel nr. 404-59080-61

One27 Federleiste IDC Neu Foto

för IDC-anslutning med flatbandskabel AWG 30/7, Kontaktöverlappning 1,5 mm, Polantal 80 i rutnätet 1,27 mm, Raster-plattkabel 0,635 mm, Prestandanivå 1, IDC-kontaktlisten är avsedd för kabelmontering. Följ monteringsanvisningarna.

Kabel-till-kort

Hög densitet

Robust

Visa mer produktinformation

One27 IDC-kontaktlist Artikel nr. 404-59080-61 - Tekniska data

Grunderna

Antal kontakter	80
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C (beroende på vilken kabeltyp som används)

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Oscillation, sinusformad IEC 60512-6-4	10–2000 Hz, 20 g
Kontaktstörning under svängning, sinusformad IEC 60512-2-5	≤ 1 µs
Stöt, halvsinusformad IEC 60512-6-3	50 g, 11 ms
Kontaktstörningar vid stötar, halvsinusformade IEC 60512-2-5	≤ 1 µs
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Kontaktmotstånd IEC 60512-2-1	≤ 25 mΩ kontakt --> mätare ≤ 10 mΩ IDC --> kabel
Luft- och krypavstånd	min. 0,4 mm
Isolationsmotstånd IEC 60512-3-1	≥ 10 GΩ
Testspänning IEC 60512-4-1	500 V växelström

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 Kabelkonfektion PVC Standard

One27 kabelkonfektion 12-polig 100 mm variant 120 Artikel nr. 404-6112-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

12 stift, Kontaktöverlappning 1,5 mm, AWG 30/7 rutmönstrad plattkabel, 0,635 mm, kabellängd 100 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion 12-polig 100 mm variant 120 Artikel nr. 404-6112-100-120-1 - Tekniska data

Grunderna

Antal kontakter	12
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion 16 stift 100 mm variant 120 Artikel nr. 404-6116-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

16 stift, Kontaktöverlappning 1,5 mm, AWG 30/7 rutmönstrad plattkabel, 0,635 mm, kabellängd 100 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion 16 stift 100 mm variant 120 Artikel nr. 404-6116-100-120-1 - Tekniska data

Grunderna

Antal kontakter	16
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion 20 stift 100 mm variant 120 Artikel nr. 404-6120-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

20 stift, Kontaktöverlappning 1,5 mm, AWG 30/7 rutmönstrad plattkabel, 0,635 mm, kabellängd 100 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion 20 stift 100 mm variant 120 Artikel nr. 404-6120-100-120-1 - Tekniska data

Grunderna

Antal kontakter	20
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion 26 stift 100 mm variant 120 Artikel nr. 404-6126-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

26 stift, Kontaktöverlappning 1,5 mm, AWG 30/7 rutmönstrad plattkabel, 0,635 mm, kabellängd 100 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion 26 stift 100 mm variant 120 Artikel nr. 404-6126-100-120-1 - Tekniska data

Grunderna

Antal kontakter	26
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion 32 stift 100 mm variant 120 Artikel nr. 404-6132-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

32 stift, Kontaktöverlappning 1,5 mm, AWG 30/7 rutmönstrad plattkabel, 0,635 mm, kabellängd 100 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion 32 stift 100 mm variant 120 Artikel nr. 404-6132-100-120-1 - Tekniska data

Grunderna

Antal kontakter	32
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion 40 stift 100 mm variant 120 Artikel nr. 404-6140-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

40 stift, Kontaktöverlappning 1,5 mm, AWG 30/7 rutmönstrad plattkabel, 0,635 mm, kabellängd 100 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion 40 stift 100 mm variant 120 Artikel nr. 404-6140-100-120-1 - Tekniska data

Grunderna

Antal kontakter	40
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion 50 stift 100 mm variant 120 Artikel nr. 404-6150-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

50 stift, Kontaktöverlappning 1,5 mm, AWG 30/7 rutmönstrad plattkabel, 0,635 mm, kabellängd 100 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion 50 stift 100 mm variant 120 Artikel nr. 404-6150-100-120-1 - Tekniska data

Grunderna

Antal kontakter	50
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion 68 stift 100 mm variant 120 Artikel nr. 404-6168-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

68 stift, Kontaktöverlappning 1,5 mm, AWG 30/7 rutmönstrad plattkabel, 0,635 mm, kabellängd 100 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion 68 stift 100 mm variant 120 Artikel nr. 404-6168-100-120-1 - Tekniska data

Grunderna

Antal kontakter	68
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion 80 stift 100 mm variant 120 Artikel nr. 404-6180-100-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

80 stift, Kontaktöverlappning 1,5 mm, AWG 30/7 rutmönstrad plattkabel, 0,635 mm, kabellängd 100 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion 80 stift 100 mm variant 120 Artikel nr. 404-6180-100-120-1 - Tekniska data

Grunderna

Antal kontakter	80
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 Kabelkonfektion i PVC, skräddarsydd

One27 Kabelkonfektion, variant 100 Artikel nr. 404-61NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 Kabelkonfektion, variant 100 Artikel nr. 404-61NN-LLL-100-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 Kabelkonfektion, variant 120 Artikel nr. 404-61NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 Kabelkonfektion, variant 120 Artikel nr. 404-61NN-LLL-120-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 Kabelkonfektion, variant 130 Artikel nr. 404-61NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 Kabelkonfektion, variant 130 Artikel nr. 404-61NN-LLL-130-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 Kabelkonfektion, variant 400 Artikel nr. 404-61NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 Kabelkonfektion, variant 400 Artikel nr. 404-61NN-LLL-400-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion, variant 420 Artikel nr. 404-61NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion, variant 420 Artikel nr. 404-61NN-LLL-420-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 Kabelkonfektion, variant 110 Artikel nr. 404-61NN-LLL-110-1

ept One27 Kabelkonfektion 110

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 Kabelkonfektion, variant 110 Artikel nr. 404-61NN-LLL-110-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion, variant 140 Artikel nr. 404-61NN-LLL-140-1

ept One27 Kabelkonfektion 140

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion, variant 140 Artikel nr. 404-61NN-LLL-140-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion, variant 440 Artikel nr. 404-61NN-LLL-440-1

ept One27 Kabelkonfektion 440

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp PVC: -30 °C till +105 °C (i vila), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion, variant 440 Artikel nr. 404-61NN-LLL-440-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-30 °C till +105 °C

Material

Isolerande kropp	LCP, UL 94 V-0
CTI-värde IEC 60112	175
Kontaktmaterial	Kopparlegering
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,2 A vid 25 °C
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 Kabelkonfektion för höga temperaturer

One27 Kabelkonfektion, variant 100 Artikel nr. 404-62NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp TPE-S: -55 °C till +125 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 Kabelkonfektion, variant 100 Artikel nr. 404-62NN-LLL-100-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) TPE-ET S (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni (IDC-kontaktlist)
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,3 A vid 25 °C
Kontaktmotstånd	Max. 354 Ω/km vid 20 °C (kabel)
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 Kabelkonfektion, variant 120 Artikel nr. 404-62NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp TPE-S: -55 °C till +125 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 Kabelkonfektion, variant 120 Artikel nr. 404-62NN-LLL-120-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) TPE-ET S (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni (IDC-kontaktlist)
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,3 A vid 25 °C
Kontaktmotstånd	Max. 354 Ω/km vid 20 °C (kabel)
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 Kabelkonfektion, variant 130 Artikel nr. 404-62NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp TPE-S: -55 °C till +125 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 Kabelkonfektion, variant 130 Artikel nr. 404-62NN-LLL-130-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) TPE-ET S (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni (IDC-kontaktlist)
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,3 A vid 25 °C
Kontaktmotstånd	Max. 354 Ω/km vid 20 °C (kabel)
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 Kabelkonfektion, variant 400 Artikel nr. 404-62NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp TPE-S: -55 °C till +125 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 Kabelkonfektion, variant 400 Artikel nr. 404-62NN-LLL-400-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) TPE-ET S (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni (IDC-kontaktlist)
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,3 A vid 25 °C
Kontaktmotstånd	Max. 354 Ω/km vid 20 °C (kabel)
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion, variant 420 Artikel nr. 404-62NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp TPE-S: -55 °C till +125 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion, variant 420 Artikel nr. 404-62NN-LLL-420-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) TPE-ET S (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni (IDC-kontaktlist)
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,3 A vid 25 °C
Kontaktmotstånd	Max. 354 Ω/km vid 20 °C (kabel)
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 Kabelkonfektion, variant 110 Artikel nr. 404-62NN-LLL-110-1

ept One27 Kabelkonfektion 110

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp TPE-S: -55 °C till +125 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 Kabelkonfektion, variant 110 Artikel nr. 404-62NN-LLL-110-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) TPE-ET S (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni (IDC-kontaktlist)
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,3 A vid 25 °C
Kontaktmotstånd	Max. 354 Ω/km vid 20 °C (kabel)
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion, variant 140 Artikel nr. 404-62NN-LLL-140-1

ept One27 Kabelkonfektion 140

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp TPE-S: -55 °C till +125 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion, variant 140 Artikel nr. 404-62NN-LLL-140-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) TPE-ET S (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni (IDC-kontaktlist)
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,3 A vid 25 °C
Kontaktmotstånd	Max. 354 Ω/km vid 20 °C (kabel)
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion, variant 440 Artikel nr. 404-62NN-LLL-440-1

ept One27 Kabelkonfektion 440

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp TPE-S: -55 °C till +125 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion, variant 440 Artikel nr. 404-62NN-LLL-440-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) TPE-ET S (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni (IDC-kontaktlist)
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Driftström	1,3 A vid 25 °C
Kontaktmotstånd	Max. 354 Ω/km vid 20 °C (kabel)
Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion, halogenfri

One27 Kabelkonfektion, variant 100 Artikel nr. 404-66NN-LLL-100-1

One27 Kabelkonfektion Konfektionsvariante 100 Foto

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30-rasterad flatkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp LSZH: -40 °C till +90 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 Kabelkonfektion, variant 100 Artikel nr. 404-66NN-LLL-100-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-40 °C till +90 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) LSZH EVA/PO, UL 22088 (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 Kabelkonfektion, variant 120 Artikel nr. 404-66NN-LLL-120-1

One27 Kabelkonfektion Konfektionsvariante 120 Foto

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30-rasterad flatkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp LSZH: -40 °C till +90 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 Kabelkonfektion, variant 120 Artikel nr. 404-66NN-LLL-120-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-40 °C till +90 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) LSZH EVA/PO, UL 22088 (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 Kabelkonfektion, variant 130 Artikel nr. 404-66NN-LLL-130-1

One27 Kabelkonfektion Konfektionsvariante 130 Foto

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30-rasterad flatkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp LSZH: -40 °C till +90 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 Kabelkonfektion, variant 130 Artikel nr. 404-66NN-LLL-130-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-40 °C till +90 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) LSZH EVA/PO, UL 22088 (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni (IDC-kontaktlist)
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 Kabelkonfektion, variant 400 Artikel nr. 404-66NN-LLL-400-1

One27 Kabelkonfektion Konfektionsvariante 400 Foto

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30-rasterad flatkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp LSZH: -40 °C till +90 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 Kabelkonfektion, variant 400 Artikel nr. 404-66NN-LLL-400-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-40 °C till +90 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) LSZH EVA/PO, UL 22088 (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni (IDC-kontaktlist)
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion, variant 420 Artikel nr. 404-66NN-LLL-420-1

One27 Kabelkonfektion Konfektionsvariante 420 Foto

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30-rasterad flatkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp LSZH: -40 °C till +90 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion, variant 420 Artikel nr. 404-66NN-LLL-420-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-40 °C till +90 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) LSZH EVA/PO, UL 22088 (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni (IDC-kontaktlist)
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 Kabelkonfektion, variant 110 Artikel nr. 404-66NN-LLL-110-1

ept One27 Kabelkonfektion 110

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30-rasterad flatkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp LSZH: -40 °C till +90 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 Kabelkonfektion, variant 110 Artikel nr. 404-66NN-LLL-110-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-40 °C till +90 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) LSZH EVA/PO, UL 22088 (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni (IDC-kontaktlist)
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion, variant 140 Artikel nr. 404-66NN-LLL-140-1

ept One27 Kabelkonfektion 140

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30-rasterad flatkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp LSZH: -40 °C till +90 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion, variant 140 Artikel nr. 404-66NN-LLL-140-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-40 °C till +90 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) LSZH EVA/PO, UL 22088 (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni (IDC-kontaktlist)
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

One27 kabelkonfektion, variant 440 Artikel nr. 404-66NN-LLL-440-1

ept One27 Kabelkonfektion 440

Polantal 12 till 80, Kontaktöverlappning 1,5 mm, AWG 30-rasterad flatkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm, Konfektion med IDC-teknik (IDC), Kabeltyp LSZH: -40 °C till +90 °C (i viloläge), färgad ledning på A1

Kabel-till-kort

Hög densitet

Visa mer produktinformation

One27 kabelkonfektion, variant 440 Artikel nr. 404-66NN-LLL-440-1 - Tekniska data

Grunderna

Antal kontakter	12–80
Anslutningsteknik	SMT
Driftstemperatur	-40 °C till +90 °C

Material

Isolerande kropp	LCP, UL 94 V-0 (IDC-kontaktlist) LSZH EVA/PO, UL 22088 (kabel)
CTI-värde IEC 60112	175 (IDC-kontaktlist)
Kontaktmaterial	Kopparlegering (IDC-kontaktlist) Förtennad koppar (kabel)
Kontaktbeläggning	Au över PdNi över Ni (IDC-kontaktlist)
Anslutningsområde	Sn över Ni

Mekanisk

Dimension på rutnätet	1,27 mm (IDC-kontaktlist) 0,635 mm (kabel)
Instickskraft per kontakt	≤ 0,5 N
Dragkraft per kontakt	≥ 0,1 N
Livslängd IEC 60512-9-1	Kvalitetsklass 1: 500 anslutningscykler
Överdriven säkerhet	0,9 mm
Kontakt överlappning	1,5 mm
Centrumförskjutning	± 0,7 mm
Axiell förskjutning i monterat läge (x/y)	± 0,4 mm
Vinkelförskjutning längsgående axel	± 4°
Vinkelförskjutning tvärgående axel	± 2°

Elektrisk

Luft- och krypavstånd	min. 0,4 mm

Godkännanden / Överensstämmelse

UL-fil	E130314 & E493123
Miljö	Uppfyller RoHS-kraven

Derating-diagram

Annat antal stolpar? Andra staplingshöjder? Alternativa kontaktbeläggningar? Kundanpassade varianter? Eftersläpande kontakter?

Begär kundanpassade kontaktdon

" Inte rätt för dig? Begär en skräddarsydd kontakt nu!

Username:

Tack så mycket! Vi kommer att granska era önskemål och återkomma till er.

Om ni har några frågor står vi alltid till ert förfogande via e-post eller telefon.

Ingen passande produkt hittades – Begär information om produkten nu:

Fält markerade med * är obligatoriska.

Företag *

Hälsning

Förnamn *

Namn *

Gata *

POSTCODE *

Plats *

Land *

e-post *

Telefon *

Produktkrav *

Du kan läsa vår integritetspolicy här.

Höjdpunkter hos One27 SMT-kontakter

Vad kan One27-kontakterna från ept? Vilka möjligheter till kretskortanslutning och vilka anslutningstekniker erbjuder de? Varför är One27-kontakterna särskilt robusta och lätta att hantera? Denna animerade film

ger tydliga svar på dessa och många andra frågor. Ta en titt här! (eller på YouTube)!

Egenskaper hos 1,27 mm SMT-kontakter för kretskort-till-kretskort-applikationer

One27®-serien erbjuder mycket flexibla och samtidigt pålitliga kontaktdon för en mängd olika kretskort-till-kretskort-tillämpningar. Produktfamiljen baseras på ett raster på 1,27 mm, erbjuder olika raka och vinklade utföranden samt anslutningar med flatbandskabel, och finns tillgänglig med olika antal poler från 12 till 80 kontakter. Kontaktdonen är kompatibla med befintliga produkter av denna typ och uppvisar optimala resultat i tester.

One27 knivlista
Översikt över detaljerna

Vridskydd
för korrekt anslutning av kniv- och fjäderlist

Införingsfas
för att kompensera för förskjutningar i längs- och tvärriktningen vid sammanfogning

Boardlock
stabil anslutning till kretskortet

positioneringspinne
optimal bearbetning tack vare exakt placering

Koplanaritet
tillförlitlig lödning vid bearbetning

Meniskbildning
hög stabilitet och hållfasthet hos lödningen

One27-kontaktlist
Översikt över detaljerna

dubbelpolig fjäderkontakt
för säker och tillförlitlig kontakt

Slät yta
tillförlitlig kontakt genom att kontakterna sluter på en valsad, slät yta

28915 100x100x72x72x100 image — Överdriven säkerhet
Hög tillförlitlighet tack vare stor toleranskompensation

28915 100x100x72x72x100 image

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Vi tillverkar skräddarsydda, individuella kontaktdon för just din applikation.

andra polantal
andra stapelhöjder
alternativa kontaktbeläggningar

Begär en offert på skräddarsydda kontaktdon nu

Flexibla avstånd mellan kretskort (board-to-board)

Med One27-kontaktdon från ept kan man uppnå kretskortsavstånd på 8,00 till 20,00 mm.
Den höga säkerheten mot felanslutning hos One27-kontaktdonen gör det möjligt att ansluta kniv- och fjäderlister variabelt inom ett intervall på 1,5 mm. Genom att kombinera olika höjder kan man därmed skapa både små och större kretskortsavstånd.

ept One27 Mittenversatz

Förskjutning i mitten hos One27-kontakter
Tillåtna förskjutningstoleranser

One27 SMT-kontakterna tål en förskjutning på 0,7 mm i längs- och tvärled vid anslutning.

ept One27 Winkelversatz

Vinkelförskjutning vid One27-kontaktdon
Tillåtna toleranser för vinkelavvikelse

Vid anslutning av One27-kretskortskontaktdon kan kontaktlistan införas i stiftlistan med en vinkel på upp till 4° längs längsaxeln och 2° längs tväraxeln.

Det finns testrapporter som visar kompatibiliteten med andra kontakter på marknaden.

Tape & Reel-förpackning för automatiserad bestyckning

IDC-kontaktlist finns även utan flatkabel för anpassade kabellängder

One27 SMT-kretskortskontakter med 1,27 mm delning

Schreibtisch ept

"Att erbjuda så många olika anslutningstyper och kontaktvarianter som möjligt inom en och samma kontaktfamilj, samtidigt som man upprätthåller ett litet rasteravstånd och maximal robusthet? Det var en utmaning vi ville ta oss an!

Våra One27 SMT-kretskortskontakter med 1,27 mm rasteravstånd klarar nu just detta och mycket mer: de är som gjorda för en mängd olika mezzanine-, board-to-board- och board-to-cable-applikationer inom SMT, samtidigt som de är extremt robusta och lätta att hantera och dessutom verifierat kompatibla med redan vanliga SMT-kontaktdon med 1,27 mm raster på marknaden. Med ett urval av tre olika utföranden för både stift- och kontaktlist samt en hög säkerhet mot förväxling kan praktiskt taget alla kretskortsavstånd från 8 till 20,00 mm och alla kretskortsarrangemang realiseras. Dessutom erbjuder vi One27 IDC-kontaktlistan inte bara separat, utan även med en individuellt anpassningsbar kabelkonfektion. Här finns verkligen något för alla behov! Vi garanterar optimal bearbetbarhet för SMT-kretskortskontakterna genom en koplanaritetstolerans på endast 0,1 mm och ett fantastiskt fångområde på ± 0,7 mm respektive ± 4° längsgående och ± 2° tvärgående. Prova gärna One27-kontakterna själv och beställ dina kostnadsfria prover redan idag!"
Dominik Dotzer, produktchef ept GmbH

FAQ: Frågor och svar om One27 SMT-kretskortskontakter

Hur kan One27:s SMT-kretskortskontakter monteras?På vilka sätt kan kretskort kopplas samman med hjälp av One27 SMT-kontakter?Vilka avstånd mellan kretskort kan uppnås med One27-kontakterna?Varför är kontakten mellan kniv- och fjäderkontakterna särskilt tillförlitlig hos One27-kontakterna?Är One27 SMT-kretskortskontakter från ept kompatibla med andra kontakter på marknaden?I vilka tillämpningar används One27-kretskortskontakter?Vilka strömtyper kan överföras med One27-kontakterna?Vilken förskjutning tål One27:s kretskortskontakter vid anslutning?Finns One27 IDC-kontaktlisten även utan flatkabel?Erbjuder ept One27 IDC-kontaktlistan även färdigmonterad med kabel?Levereras One27 SMT-kontakterna även i Tape & Reel-förpackning?Är One27-kretskortskontakter UL-godkända komponenter?Uppfyller ept:s kretskortskontakter RoHS-kraven?

Hur kan One27:s SMT-kretskortskontakter monteras?

One27-kontaktsystemet tillverkas med ytmonteringsteknik (SMT) och löds därmed direkt på kretskort. Kontakterna levereras normalt i Tape-and-Reel-förpackning, vilket möjliggör helautomatisk hantering med pick-and-place-maskiner. Positioneringspinnar på undersidan av One27-kontakterna garanterar en exakt positionering på kretskortet. ept garanterar dessutom en koplanaritet hos kontakterna på max. 0,1 mm för att säkerställa en processsäker lödning vid bearbetningen.

På vilka sätt kan kretskort kopplas samman med hjälp av One27 SMT-kontakter?

De olika utformningarna i One27-kontaktfamiljen möjliggör anslutning av kretskort i parallell, horisontell eller vinkelrät konfiguration samt anslutning av flatbandskablar till kretskortet.

Vilka avstånd mellan kretskort kan uppnås med One27-kontakterna?

Med One27-kretskortskontakterna kan ett minsta avstånd mellan kretskort på 8,00 mm och ett maximalt avstånd på 20,00 mm uppnås. Detta möjliggörs dels genom det stora överlappningsområdet på 1,5 mm. Stift- och kontaktlist kan därmed dras isär upp till 1,5 mm och garanterar fortfarande en optimal och tillförlitlig kontakt. Å andra sidan kan höjderna One27 low-, mid- och high-profile kombineras i nio varianter för att skapa olika kretskortsavstånd.

One27 Ueberstecksicherheit

Varför är kontakten mellan kniv- och fjäderkontakterna särskilt tillförlitlig hos One27-kontakterna?

Kontakten i One27-kontaktsystemen sker via en dubbelsidig fjäderkontakt som omsluter kontaktstiftet på knivlisten. Även vid felaktig anslutning garanteras därmed en tillförlitlig kontakt på minst ena sidan av kontaktstiftet. Dessutom sker kontakten via den släta, valsade ytan på fjäderkontakten. Slitage på kontaktytan och spånbildning vid anslutning av One27-kontakterna är därmed uteslutet.

One27 Federkontakt

Är One27 SMT-kretskortskontakter från ept kompatibla med andra kontakter på marknaden?

One27-kontaktsystemet är fullt kompatibelt med kontakter från andra tillverkare. Kompatibiliteten hos One27-kontakterna bekräftas i testrapporter som du kan beställa på sales@ept.de.

I vilka tillämpningar används One27-kretskortskontakter?

One27 SMT-kontakter är lämpliga för alla tillämpningar där kretskort ska anslutas på ett robust sätt trots begränsat utrymme. Tack vare de olika tillgängliga riktningarna, höjderna och anslutningsteknikerna för One27-kontakterna har du full flexibilitet när det gäller placeringen av de kretskort som ska anslutas samt anslutningstypen. Oavsett om de staplas parallellt med olika avstånd, horisontellt bredvid varandra, i rät vinkel eller via flatbandskabel – hur du ansluter kretskorten till varandra är helt upp till dig.

Vilka strömtyper kan överföras med One27-kontakterna?

En 50-polig One27-kontakt överför upp till 1,4 A vid en omgivningstemperatur på 20 °C. För exakta uppgifter, vänligen beställ våra testrapporter på sales@ept.de.

Vilken förskjutning tål One27:s kretskortskontakter vid anslutning?

One27-kontakterna har en hög förskjutningstolerans. Vid anslutning av kniv- och fjäderlister tillåts således en mittförskjutning på 0,7 mm i både längs- och tvärled. Vinkeltoleransen är 4° i längsled och 2° i tvärled.

Finns One27 IDC-kontaktlisten även utan flatkabel?

Ja, ept erbjuder IDC-kontaktlisterna i One27-serien även utan kabel. På så sätt kan du själv utföra kabeldragningen och välja kabellängd efter behov. Observera anvisningarna för montering.
ept erbjuder dock även skräddarsydd kabeldragning av One27 IDC-kontaktlisterna, anpassad efter dina behov.

Erbjuder ept One27 IDC-kontaktlistan även färdigmonterad med kabel?

Ja, ept erbjuder One27 IDC-kontaktlister med skär- och klämteknik samt färdigkonfektionerade kablar. Ni kan fritt välja kontaktdonens orientering, antal poler samt kabellängd. Dessutom kan ni välja mellan tre olika kabeltyper.

Levereras One27 SMT-kontakterna även i Tape & Reel-förpackning?

Ja, One27 SMT-kontakter levereras normalt i Tape and Reel-förpackning, vilket möjliggör helautomatisk hantering med pick-and-place-maskiner. Ni är välkomna att fråga oss om andra förpackningsalternativ. One27 IDC-kontaktlisten levereras vanligtvis i tray-förpackning.

Är One27-kretskortskontakter UL-godkända komponenter?

Ja, One27-kontakter från ept är UL-godkända komponenter i USA och Kanada.

Uppfyller ept:s kretskortskontakter RoHS-kraven?

RoHS (Restriction of the use of certain Hazardous Substances) är direktivet om begränsning av användningen av vissa farliga ämnen i elektriska och elektroniska produkter.
Vi bekräftar att One27-kontakter från ept uppfyller kraven i RoHS-direktivet 2011/65/EU. Mer information finns under RoHS & REACH.

Vittnesmål

Vi respekterar våra kunders önskan om diskretion och anger därför inga källor nedan.
Vi garanterar dock fullt ut att dessa uttalanden är äkta.

De korta leveranstiderna för One27-kretskortskontakterna var avgörande för vårt beslut att köpa de kontakter vi behövde med 1,27 mm-raster från ept.

Einkäufer Hardware-Entwicklung

När det gäller One27-kontakterna kan vi behålla den kretskortslayout som redan används. På så sätt kan vi enkelt och utan designändringar byta till epts SMT-kontakter.

Entwicklungsingenieur Hardware-Entwicklung

Tack vare att anslutningarna är förskjutna på epts vinklade One27-listar slipper vi använda en andra kamera för att säkerställa lödningens kvalitet.

Fertigungsleiter Contract Manufacturing

Tack vare ept kan vi nu även köpa IDC-kontaktlistan med 1,27 mm-raster som lösa delar, det vill säga utan färdigmonterade kablar.

Leiter Einkauf Automatisierungstechnik

Lödtestet för epts One27 SMT-kontakter övertygade mig om hur lätta dessa kontakter är att arbeta med. Jag har aldrig tidigare betraktat kontakter på det här sättet under urvalsprocessen!

Entwicklungsleiter Baugruppenfertigung

Jag hade aldrig tidigare sett ett direkt bevis på hur väl kontakterna kan lödas fast på kretskortet. Lödtestet av One27-kretskortskontakterna öppnade mina ögon: här kan man faktiskt se hur säker lödningen mellan kontakterna och kretskortet är.

Einkäufer Embedded Computing

För oss var det till stor hjälp att kunna köpa IDC-kontaktlistor med 1,27 mm-raster och ett så stort utbud av antal kontakter styckvis.

Entwicklungsingenieur Hardware-Entwicklung

Vi skulle gärna besöka er på er vackra anläggning, men ur kvalitetssynpunkt finns det ingen anledning till ett besök

Einkäufer Hardware-Entwicklung

Kontaktdon ept-produkter One27 – 1,27 mm SMT

+49 8861 2501 0

Innehåll

Hitta produkter
