PC/104, PC/104-Plus
PC/104 och PC/104-Plus är standarder för Computer on Module (CoM) som används i industridatorer. Till skillnad från andra kända formfaktorer staplas modulerna på varandra. På så sätt kan komplexa datorsystem byggas upp. PC/104 respektive PC/104-Plus erbjuder fullständig hård- och mjukvarukompatibilitet i en extremt liten formfaktor (96 mm x 90 mm) med ett standardiserat bussystem (ISA). Tack vare denna standardisering kan olika PC/104-kort användas tillsammans för att utföra en definierad uppgift.
Funktioner
- Beprövad pressmonteringsteknik från ept med Tcom press®
- PC/104-Plus, även med 22 mm avstånd.
- Skyddshöljen som tillbehör. Möjlighet
- till anpassning av antal kontakter
- och/eller mekanisk belastningskapacitet. 2,54 mm raster
Tillämpningar
- Kort-till-kort för kretskortsavstånd på 15,24 mm och 22 mm
PC/104: Översikt
Filter

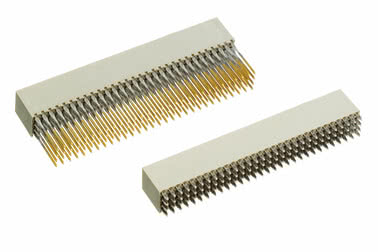

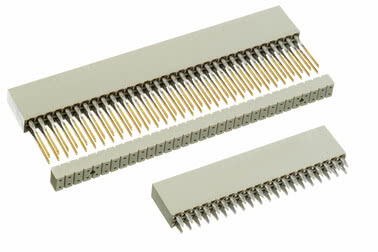

PC/104-kontaktlist
PC/104-kontaktlist Artikel nr. 962-40202-03
Anslutningslängd 3,4 mm, Antal poler: 40, Kvalitetsnivå 3
Parallell
Lödd genomgående hålplätering
PC/104-kontaktlist Artikel nr. 962-40206-03
Anslutningslängd 3,4 mm, Antal poler: 40, Kvalitetsnivå 2
Parallell
Lödd genomgående hålplätering
PC/104-kontaktlist Artikel nr. 962-40322-03
Anslutningslängd 3,4 mm, Antal poler: 64, Kvalitetsnivå 3
Parallell
Lödd genomgående hålplätering
PC/104-kontaktlist Artikel nr. 962-40326-03
Anslutningslängd 3,4 mm, Antal poler: 64, Kvalitetsnivå 2
Parallell
Lödd genomgående hålplätering
PC/104-kontaktlist Artikel nr. 962-60202-03
Anslutningslängd 3,4 mm, Antal poler: 40, Kvalitetsnivå 3
Parallell
Press-fit-teknik
PC/104-kontaktlist Artikel nr. 962-60202-12
Anslutningslängd 12,2 mm, Antal poler: 40, Kvalitetsnivå 3
Parallell
Press-fit-teknik
PC/104-kontaktlist Artikel nr. 962-60206-03
Anslutningslängd 3,4 mm, Antal poler: 40, Kvalitetsnivå 2
Parallell
Press-fit-teknik
PC/104-kontaktlist Artikel nr. 962-60206-12
Anslutningslängd 12,2 mm, Antal poler: 40, Kvalitetsnivå 2
Parallell
Press-fit-teknik
PC/104-kontaktlist Artikel nr. 962-60322-03
Anslutningslängd 3,4 mm, Antal poler: 64, Kvalitetsnivå 3
Parallell
Press-fit-teknik
PC/104-kontaktlist Artikel nr. 962-60322-12
Anslutningslängd 12,2 mm, Antal poler: 64, Kvalitetsnivå 3
Parallell
Press-fit-teknik
PC/104-kontaktlist Artikel nr. 962-60326-03
Anslutningslängd 3,4 mm, Antal poler: 64, Kvalitetsnivå 2
Parallell
Press-fit-teknik
PC/104-kontaktlist Artikel nr. 962-60326-12
Anslutningslängd 12,2 mm, Antal poler: 64, Kvalitetsnivå 2
Parallell
Press-fit-teknik
PC/104-Plus-kontaktlist
PC/104-Plus-kontaktlist Artikel nr. 272-30000-31
Anslutningslängd 2,8 mm, Antal poler: 60, Kvalitetsnivå 3
Parallell
Press-fit-teknik
PC/104-Plus-kontaktlist
PC/104-Plus-kontaktlist Artikel nr. 264-40303-02
Anslutningslängd 2,8 mm, Antal poler: 120, Kvalitetsnivå 3
Parallell
Lödd genomgående hålplätering
PC/104-Plus-kontaktlist Artikel nr. 264-60303-02
Anslutningslängd 2,8 mm, Antal poler: 120, Kvalitetsnivå 3
Parallell
Press-fit-teknik
PC/104-Plus-kontaktlist Artikel nr. 264-60303-12
Anslutningslängd 12 mm, Antal poler: 120, Kvalitetsnivå 3
Parallell
Press-fit-teknik

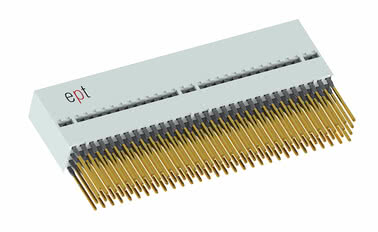

PC/104-Plus-kontaktlist 22 mm
PC/104-Plus-kontaktlist 22 mm Artikel nr. 264-61303-02
Anslutningslängd 2,8 mm, Antal poler: 120, Kvalitetsnivå 3, för 22 mm kretskortsavstånd
Parallell
Press-fit-teknik
PC/104-Plus-kontaktlist 22 mm Artikel nr. 264-61303-12
Anslutningslängd 12 mm, Antal poler: 120, Kvalitetsnivå 3, för 22 mm kretskortsavstånd
Parallell
Press-fit-teknik
Tillbehör till PC/104-Plus
PC/104-Plus-distanshållare Artikel nr. 264-16302
Antal poler: 120

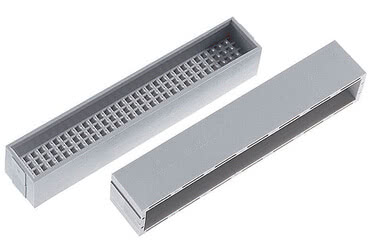

PC/104-Plus-skyddskåpa Artikel nr. 264-17302
Antal poler: 120
Annat antal stolpar? Andra staplingshöjder? Alternativa kontaktbeläggningar? Kundanpassade varianter? Eftersläpande kontakter?
Funktioner
PC/104- och PC/104-Plus-kontakterna utmärker sig genom epts beprövade pressteknik Tcom press®. Med dessa kan man uppnå kretskortsavstånd på 15,24 mm och 22 mm. Anpassningar av antalet kontakter och/eller den mekaniska belastningskapaciteten ger dig möjlighet att hitta helt skräddarsydda lösningar.
Översikt över detaljerna
Översikt över detaljerna
Vi tillverkar skräddarsydda, individuella kontaktdon för just din applikation.
Begär en offert på skräddarsydda kontaktdon nu
- andra polantal
- andra stapelhöjder
- alternativa kontaktbeläggningar
Begär en offert på skräddarsydda kontaktdon nu
Standarderna PC/104 och PC/104-Plus
På grund av de allt mer kraftfulla komponenterna blev det nödvändigt att utöka PC/104-systemet med ett snabbare bussystem. Därför kompletterades PC/104-systemet med PCI-bussen. Denna komplettering benämndes PC/104-Plus i specifikationen.
PC/104- och PC/104-Plus-kontakter
Medan PC/104-bussen består av två parallella kontakter med 40 respektive 64 stift och ett rastermått på 2,54 mm, finns det i PC/104-Plus redan 120 stift med ett avstånd på 2,00 mm i fyra rader.

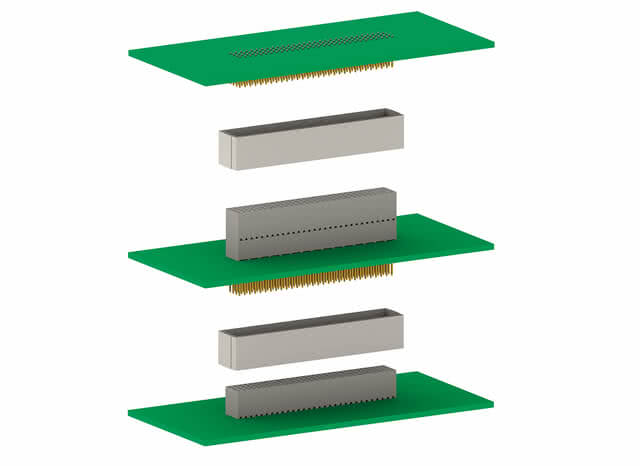

Genom att använda kontaktdon med överföringszon (långa stift) i pressteknik kan flera kort enkelt staplas ovanpå varandra (se illustration). De avstånd som specificerats av PC/104-konsortiet upprätthålls genom användning av distanser och skyddskåpor.
Det är därmed inte längre nödvändigt att använda distansbultar.
PC/104- och PC/104-Plus-kontakter
Medan PC/104-bussen består av två parallella kontakter med 40 respektive 64 stift och ett rastermått på 2,54 mm, finns det i PC/104-Plus redan 120 stift med ett avstånd på 2,00 mm i fyra rader.
Genom att använda kontaktdon med överföringszon (långa stift) i pressteknik kan flera kort enkelt staplas ovanpå varandra (se illustration). De avstånd som specificerats av PC/104-konsortiet upprätthålls genom användning av distanser och skyddskåpor.
Det är därmed inte längre nödvändigt att använda distansbultar.
Ur utvecklarens perspektiv
"ept:s kontaktdon utmärker sig genom sin höga stansningskvalitet, vilket framgår särskilt tydligt av den rena präglingen på kontaktstiften. Tack vare bearbetningskvaliteten och de tillgängliga kvalitetsnivåerna garanteras ett stort antal anslutningscykler. ept PC/104- och PC/104-Plus-kontaktdon levereras med den på marknaden välkända och beprövade Tcom press®-presszonen och säkerställer därmed högsta tillförlitlighet i alla tänkbara applikationer.
Kontaktremsorna pressas in i denna kontakt med ett enkelt pressverktyg för platta plattor. Detta eliminerar kostnaderna för det tidskrävande handlödandet och det uppstår ingen efterbearbetning på överföringsstiften. (Lödbryggor, tennstänk) Vid pressning av kontaktlisterna med övergångspinnar skjuts en styrkropp på från undersidan, vilket stabiliserar övergångspinnarna. Dessutom fungerar denna som distanshållare, så att avståndet på 0,6" uppnås vid anslutning av modulerna."
Kontaktremsorna pressas in i denna kontakt med ett enkelt pressverktyg för platta plattor. Detta eliminerar kostnaderna för det tidskrävande handlödandet och det uppstår ingen efterbearbetning på överföringsstiften. (Lödbryggor, tennstänk) Vid pressning av kontaktlisterna med övergångspinnar skjuts en styrkropp på från undersidan, vilket stabiliserar övergångspinnarna. Dessutom fungerar denna som distanshållare, så att avståndet på 0,6" uppnås vid anslutning av modulerna."
Vanliga frågor: Frågor och svar om PC/104, PC/104-Plus
Finns isoleringskroppen till PC/104- och PC/104 Plus-presskontakterna i olika färger? Måste styrdonen till PC/104- och PC/104 Plus-presskontakter beställas separat som tillbehör? Vad är det som utmärker PC/104- och PC/104 Plus-kontakterna?
Finns isoleringskroppen till PC/104- och PC/104 Plus-presskontakterna i olika färger?
PC/104- och PC/104 Plus-kontakterna för pressmontering finns hos ept i färgerna grått och svart.
Måste styrdonen till PC/104- och PC/104 Plus-presskontakter beställas separat som tillbehör?
Den styrkonstruktion som stabiliserar övergångsstiften under pressningsprocessen ingår i standardutrustningen för presskontakter.
Vad är det som utmärker PC/104- och PC/104 Plus-kontakterna?
PC/104- och PC/104-Plus-kontakterna utmärker sig genom den beprövade presstekniken Tcom press® från ept. Dessutom möjliggör kontakterna kretskortsavstånd på 15,24 mm och 22 mm.
