Float27 – Vår lösning inom området flytande anläggningar
Viktiga funktioner
- 1,27 mm raster
- 26,1 mm till 30,7 mm kretskortsavstånd
- ± 0,8 mm toleranskompensation i X- och Y-riktningen
- Upp till 2,4 mm kontaktöverlappning i Z-riktningen
Fördelar
- Hög vibrations- och stöttålighet
- Avlastning av kontaktområdet och lödpunkten
- Låga förskjutningskrafter
Float27: Översikt

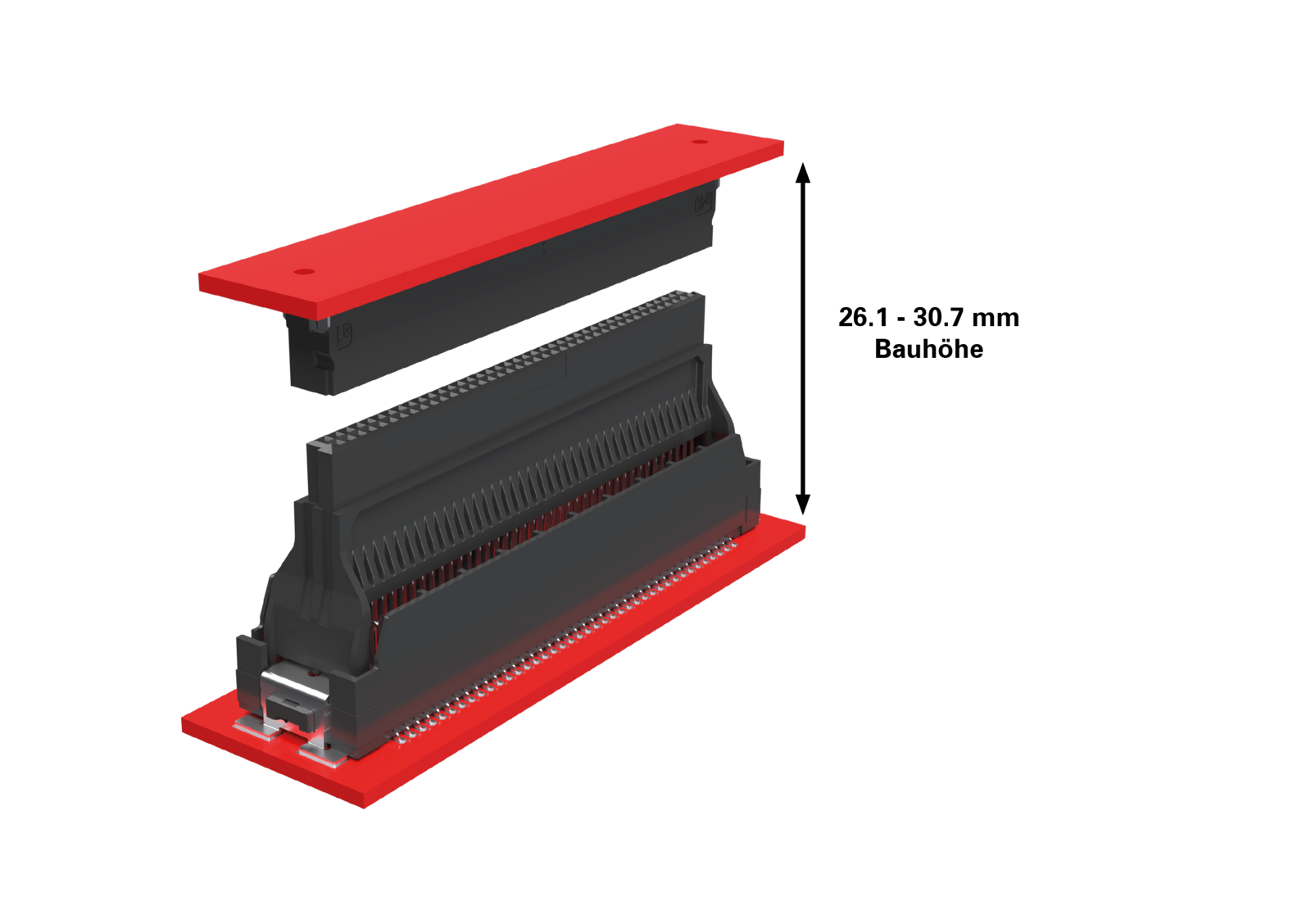

Rak fjäderlist
Float27 kontaktlist x²high-profile Artikel nr. 424-56080-51
Rak knivlist
One27 knivlist med låg profil Artikel nr. 413-52080-51
One27 knivlist, mellanhög profil Artikel nr. 413-53080-51
One27 knivlist, högprofil Artikel nr. 403-54080-51
Annat antal stolpar? Andra staplingshöjder? Alternativa kontaktbeläggningar? Kundanpassade varianter? Eftersläpande kontakter?
Höjdpunkter hos Float27 SMT-flytande kontaktdon

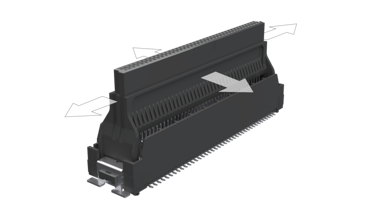

- ± 0,8 mm toleranskompensation
- i X- och Y-riktningen
- både under anslutningen
- och när anslutningen är klar
Tekniska särdrag hos Float27-kontakten
Översikt över detaljerna
för korrekt anslutning av kniv- och fjäderlist
för att kompensera för förskjutningar i längs- och tvärriktningen vid sammanfogning
stabil anslutning till kretskortet
optimal bearbetning tack vare exakt placering
tillförlitlig lödning vid bearbetning
hög stabilitet och hållfasthet hos lödningen
Översikt över detaljerna
för säker och tillförlitlig kontakt
tillförlitlig kontakt genom att kontakterna sluter på en valsad, slät yta
Hög tillförlitlighet tack vare stor toleranskompensation
för att uppnå en hög toleranskompensation
Float27-kontaktdon för kretskort

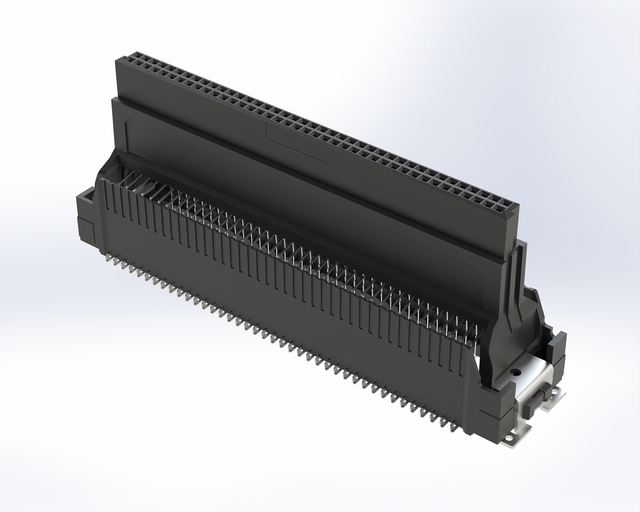

Våra Float27 SMT-kretskortskontakter med 1,27 mm raster och flytande funktion klarar nu just detta och mycket mer: tack vare sin höga toleranskompensation på upp till ± 0,8 mm är de som gjorda för en mängd olika tillämpningar som utsätts för extremt höga stöt- och vibrationsbelastningar, måste överbrygga stora kretskortsavstånd och dessutom bearbetas automatiskt. Genom att kombinera Float27-kontaktlistan med de olika utförandena av One27-kontaktlistorna samt ett stort överlappningsområde kan praktiskt taget alla kretskortsavstånd från 26,1 till 30,7 mm realiseras. Vi garanterar optimal bearbetbarhet för SMT-kretskortskontakterna genom en koplanaritetstolerans på endast 0,1 mm. Dessutom möjliggörs maximal robusthet genom den dubbelsidiga fjäderkontakten.
Prova gärna Float27-kontakterna själv och beställ dina kostnadsfria prover redan idag!"
Dominik Dotzer, produktchef ept GmbH
Vanliga frågor: Frågor och svar om Float27 SMT-kretskortskontakter
Hur kan Float27-kontaktdon för SMT-kretskort hanteras?
Float27-kontaktsystemet tillverkas med ytmonteringsteknik (SMT) och löds därför direkt på kretskort. Positioneringspinnar på undersidan av Float27-kontakterna garanterar en exakt placering på kretskortet. ept garanterar dessutom en koplanaritet hos kontakterna på högst 0,1 mm för att säkerställa en tillförlitlig lödning vid tillverkningen.
På vilka sätt kan kretskort kopplas samman med hjälp av Float27 SMT-kontakter?
Genom att kombinera dem med de olika kontaktlisterna i One27-kontaktfamiljen kan anslutningar mellan kretskort i parallell och vinkelrät konfiguration realiseras.
Vilka avstånd mellan kretskort kan uppnås med Float27-kontakterna?

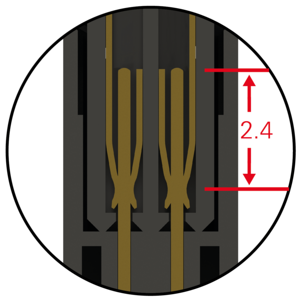

Med Float27-kretskortskontakterna kan ett minsta avstånd mellan kretskort på 26,1 mm och ett maximalt avstånd på 30,70 mm uppnås. Detta möjliggörs dels genom det stora överlappningsområdet på 2,4 mm. Stift- och kontaktlisterna kan därmed dras isär upp till 1,5 mm och garanterar fortfarande en optimal och pålitlig kontakt.
Varför är kontakten mellan kniv- och fjäderlisterna särskilt tillförlitlig hos Float27-kontakterna?
Hos Float27-kontakterna sker kontakten via en dubbelsidig fjäderkontakt som omsluter kontaktstiftet på kontaktlistan. Dessutom sker kontakten via fjäderkontaktens släta, valsade yta. Slitage på kontaktytan och spånbildning vid anslutning av Float27-kontakterna kan därmed uteslutas.
I vilka tillämpningar används Float27-kretskortskontakter?
Float27-kontakter är lämpliga för alla tillämpningar med höga stöt- och vibrationsbelastningar. Toleransutjämningen via meandern avlastar lödområdet, minskar belastningen på lödpunkten och säkerställer låga förskjutningskrafter. Float27-kontakterna är även lämpliga för automatiserad monteringsprocess eller när flera kontakter ska lödas på ett kretskort. Tillverkningstoleranser utjämnas av flytfunktionen upp till ± 0,8 mm.
Vilka toleranser kompenserar Float27-kretskortskontakter för?
Float27-kontakterna möjliggör en hög toleransutjämning. Detta innebär att en förskjutningstolerans på ± 0,8 mm i längs- och tvärled är tillåten både vid anslutning av stift- och fliklist samt i anslutet tillstånd. Dessutom erbjuder en kontaktöverlappning på upp till 2,4 mm denna höga toleransutjämning även i Z-led.
Kan lödningen av Float27 SMT-kontakterna på kretskortet kontrolleras med hjälp av automatisk optisk inspektion (AOI)?
Ja, kontaktutformningen på Float27-kontakterna är utformad för automatisk optisk kontroll efter lödning. Kontakterna på Float27-kretskortskontakterna är placerade i förskjutna lägen, vilket gör att den automatiska optiska kontrollen kan utföras från ena sidan.
Uppfyller ept:s kretskortskontakter RoHS-kraven?
RoHS (Restriction of the use of certain Hazardous Substances) är direktivet om begränsning av användningen av vissa farliga ämnen i elektriska och elektroniska produkter.
Vi bekräftar att Float27-kontakter från ept uppfyller kraven i RoHS-direktivet 2011/65/EU. Mer information finns under RoHS & REACH.
