hm2.0: Översikt

Fakta i korthet Tillämpningar hm2.0-produkter Funktioner Standard IEC 61076-4-101 Systemmodularitet Höghastighetsapplikationer VANLIGA FRÅGOR

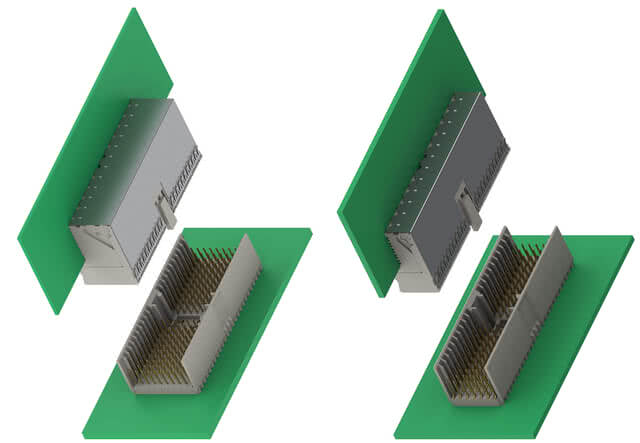

Hårdmetriska kontaktdon enligt IEC 61076-4-101, 2 mm delning

Hög kontaktdensitet: Den hårdmetriska kontaktdon-serien hm2.0 har utvecklats i enlighet med den internationella standarden IEC 61076-4-101. Den skärmade kontaktdonen med 2,0 mm raster passar för tillämpningar som kräver hög kontaktdensitet och tillförlitlighet. Därför är kontaktdonet mycket populärt inom backplane-området. Standardiseringen garanterar att kontaktdonen är kompatibla mellan olika tillverkare.

Funktioner

Stort utbud av utföranden
Modulära kontaktdon med 2 mm-steg
5 eller 8 signalrader
12 olika stiftlängder Möjlighet
till anpassad
kontaktkonfiguration Finns med eller utan
skärmning Dataöverföringshastigheter på upp till 3,125 Gbit/s möjliga
Robust konstruktion

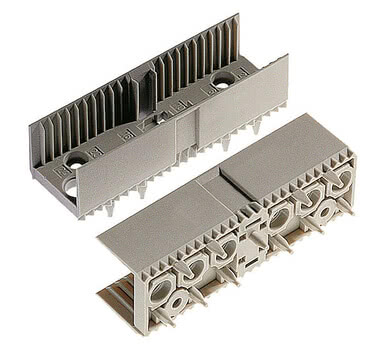

Tillbehör såsom skyddskåpor och kodningar

Tillämpningar

Telekommunikation
Nätverkssystem
CompactPCI
Medicinteknik
Industridatorer (IPC)

hm2.0: Översikt

Fakta i korthet Tillämpningar hm2.0-produkter Funktioner Standard IEC 61076-4-101 Systemmodularitet Höghastighetsapplikationer VANLIGA FRÅGOR

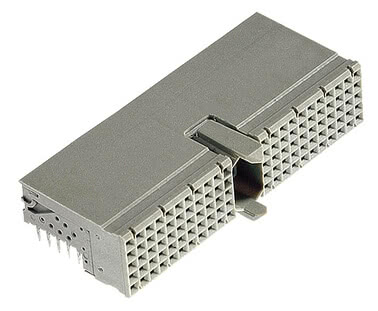

Fjäderlister

hm2.0 kontaktlist, utförande A Artikel nr. 244-11000-15

Antal poler: 110, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, utan avskärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, utförande A Artikel nr. 244-11000-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	110
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 kontaktlist, utförande A Artikel nr. 244-11300-15

Antal poler: 110, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, med skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, utförande A Artikel nr. 244-11300-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	110
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 kontaktlist, utförande A Artikel nr. 244-11305-15

Antal poler: 90, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, med skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, utförande A Artikel nr. 244-11305-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	90
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 kontaktlist, utförande A Artikel nr. 244-11306-15

Antal poler: 90, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, med skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, utförande A Artikel nr. 244-11306-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	90
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

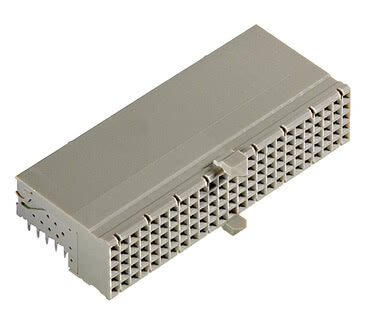

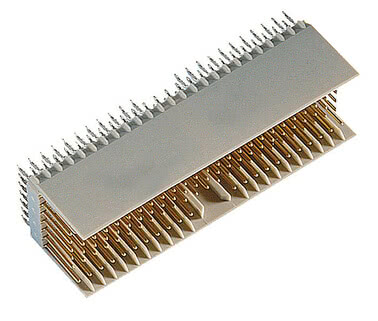

hm2.0 kontaktlist, modell AB25 Artikel nr. 244-61000-15

Antal poler: 125, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, utan avskärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, modell AB25 Artikel nr. 244-61000-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	125
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 kontaktlist, modell AB25 Artikel nr. 244-61300-15

Antal poler: 125, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, med skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, modell AB25 Artikel nr. 244-61300-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	125
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

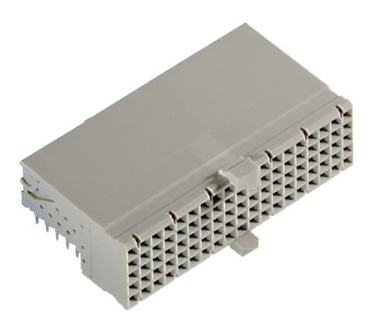

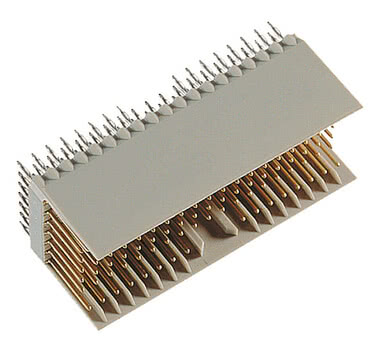

hm2.0 kontaktlist, modell AB19 Artikel nr. 244-63000-15

Antal poler: 95, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, utan avskärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, modell AB19 Artikel nr. 244-63000-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	95
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 kontaktlist, modell AB19 Artikel nr. 244-63300-15

Antal poler: 95, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, med skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, modell AB19 Artikel nr. 244-63300-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	95
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

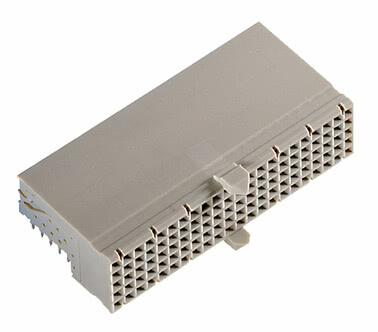

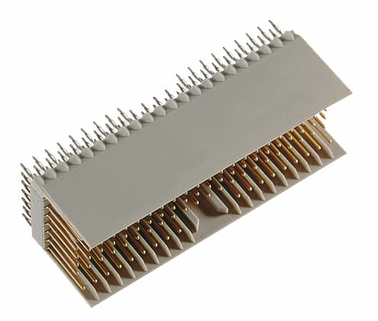

hm2.0 kontaktlist, modell AB22 Artikel nr. 244-62000-15

Antal poler: 110, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, utan avskärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, modell AB22 Artikel nr. 244-62000-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	110
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 kontaktlist, modell AB22 Artikel nr. 244-62300-15

Antal poler: 110, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, med skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, modell AB22 Artikel nr. 244-62300-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	110
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

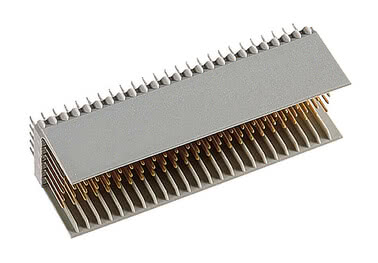

hm2.0 kontaktlist, modell B25 Artikel nr. 244-21000-15

Antal poler: 125, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, utan avskärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, modell B25 Artikel nr. 244-21000-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	125
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 kontaktlist, modell B25 Artikel nr. 244-21300-15

Antal poler: 125, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, med skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, modell B25 Artikel nr. 244-21300-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	125
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

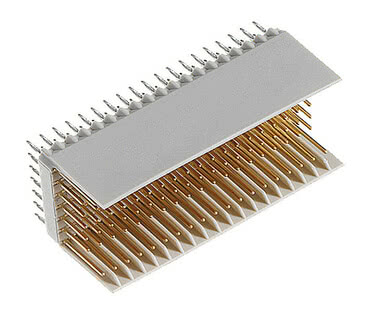

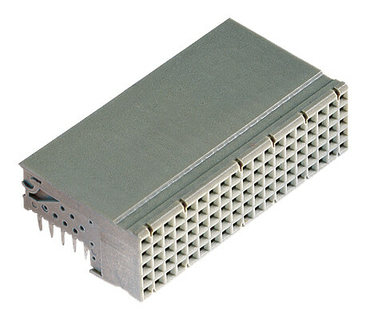

hm2.0 kontaktlist, modell B19 Artikel nr. 244-23000-15

Antal poler: 95, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, utan avskärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, modell B19 Artikel nr. 244-23000-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	95
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 kontaktlist, modell B19 Artikel nr. 244-23300-15

Antal poler: 95, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, med skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, modell B19 Artikel nr. 244-23300-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	95
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

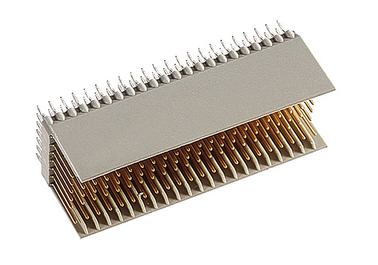

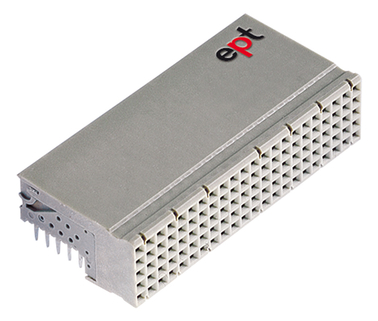

hm2.0 kontaktlist, modell B22 Artikel nr. 244-22000-15

Antal poler: 110, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, utan avskärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, modell B22 Artikel nr. 244-22000-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	110
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 kontaktlist, modell B22 Artikel nr. 244-22300-15

Antal poler: 110, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, med skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, modell B22 Artikel nr. 244-22300-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	110
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

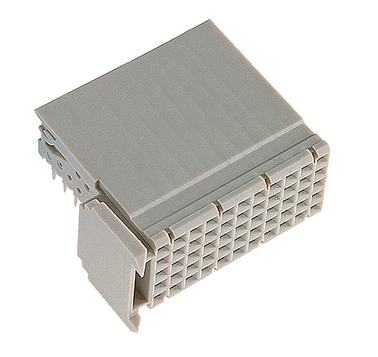

hm2.0 kontaktlist, typ C Artikel nr. 244-31000-15

Antal poler: 55, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, utan avskärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, typ C Artikel nr. 244-31000-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	55
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 kontaktlist, typ C Artikel nr. 244-31300-15

Antal poler: 55, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, med skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, typ C Artikel nr. 244-31300-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	55
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

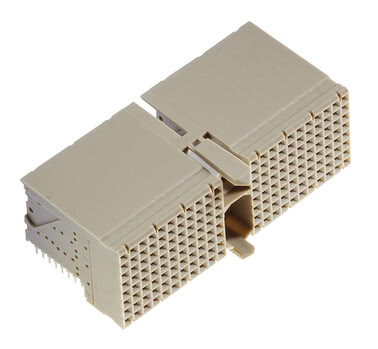

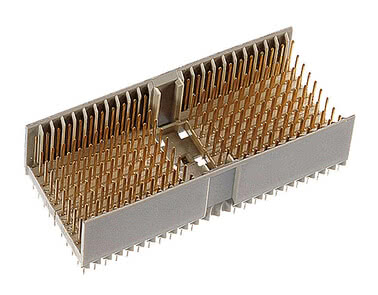

hm2.0 kontaktlist, typ D Artikel nr. 246-11000-15

Antal poler: 176, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, finns med och utan skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, typ D Artikel nr. 246-11000-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	176
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 kontaktlist, typ D Artikel nr. 246-11300-15

Antal poler: 176, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, finns med och utan skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, typ D Artikel nr. 246-11300-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	176
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

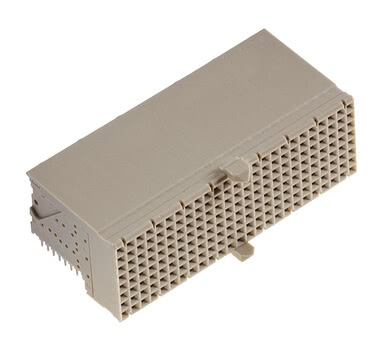

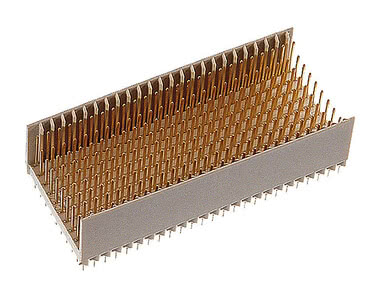

hm2.0 kontaktlist, typ DE Artikel nr. 246-61000-15

Antal poler: 200, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, finns med och utan skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, typ DE Artikel nr. 246-61000-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	200
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 kontaktlist, typ DE Artikel nr. 246-61300-15

Antal poler: 200, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, finns med och utan skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, typ DE Artikel nr. 246-61300-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	200
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

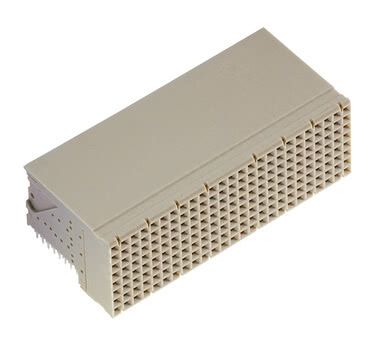

hm2.0 kontaktlist, modell E Artikel nr. 246-21000-15

Antal poler: 200, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, finns med och utan skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, modell E Artikel nr. 246-21000-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	200
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 kontaktlist, modell E Artikel nr. 246-21300-15

Antal poler: 200, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, finns med och utan skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, modell E Artikel nr. 246-21300-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	200
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

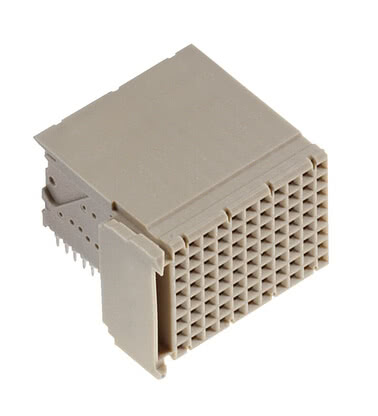

hm2.0 Kontaktlist, modell F Artikel nr. 246-31000-15

Antal poler: 88, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, finns med och utan skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 Kontaktlist, modell F Artikel nr. 246-31000-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	88
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

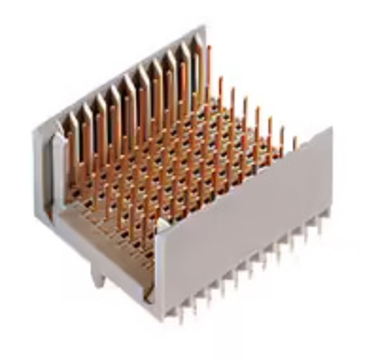

hm2.0 Kontaktlist, modell F Artikel nr. 246-31300-15

Antal poler: 88, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, finns med och utan skärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 Kontaktlist, modell F Artikel nr. 246-31300-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	88
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

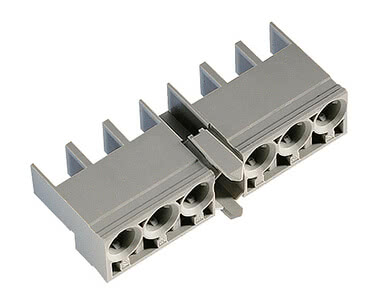

hm2.0 kontaktlist, typ L Artikel nr. 244-51000

för kretskort med en tjocklek på minst 1,44 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Kraft

Visa mer produktinformation

hm2.0 kontaktlist, typ L Artikel nr. 244-51000 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

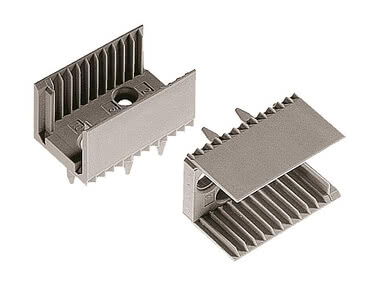

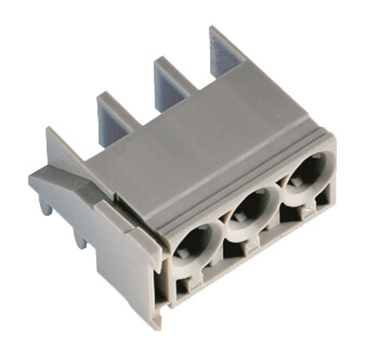

hm2.0 Kontaktlist, modell N Artikel nr. 244-52000

för kretskort med en tjocklek på minst 1,44 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Kraft

Visa mer produktinformation

hm2.0 Kontaktlist, modell N Artikel nr. 244-52000 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 kontaktlist, modell A15 Artikel nr. 244-13000-15

Antal poler: 60, Anslutningslängd 2,9 mm, för kretskort med en tjocklek på minst 1,44 mm, utan avskärmning, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 kontaktlist, modell A15 Artikel nr. 244-13000-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	60
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	2,9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,6 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

Knivlister

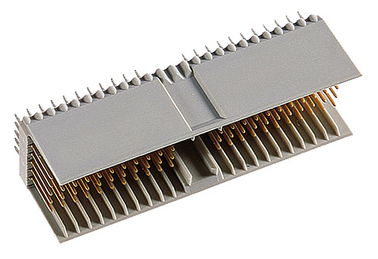

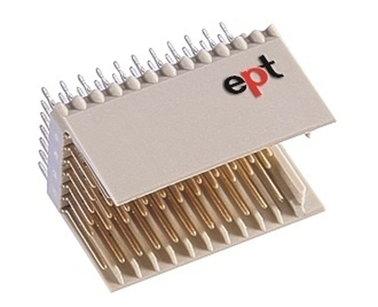

hm2.0 knivlist, utförande A Artikel nr. 243-11010-15

Antal poler: 110, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, utförande A Artikel nr. 243-11010-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	110
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, utförande A Artikel nr. 243-11310-15

Antal poler: 154, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, utförande A Artikel nr. 243-11310-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	154
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, utförande A Artikel nr. 243-11322-15

Antal poler: 154, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, utförande A Artikel nr. 243-11322-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	154
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

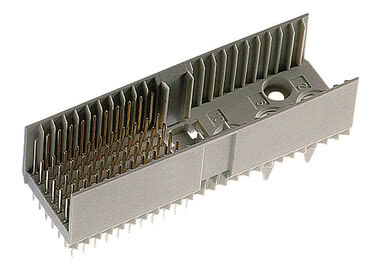

hm2.0 knivlist, utförande A Artikel nr. 243-11323-15

Antal poler: 100, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, utförande A Artikel nr. 243-11323-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	100
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, utförande A Artikel nr. 243-11360-15F

Antal poler: 154, Anslutningslängd 14,5 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, utförande A Artikel nr. 243-11360-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	154
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	14,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, utförande A Artikel nr. 243-11709-15F

Antal poler: 100, Anslutningslängd 16 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, utförande A Artikel nr. 243-11709-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	100
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	16 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, utförande A Artikel nr. 243-11710-15F

Antal poler: 154, Anslutningslängd 16 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, utförande A Artikel nr. 243-11710-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	154
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	16 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, utförande A Artikel nr. 243-11715-15F

Antal poler: 154, Anslutningslängd 16 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, utförande A Artikel nr. 243-11715-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	154
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	16 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, utförande A Artikel nr. 243-11734-15F

Antal poler: 154, Anslutningslängd 14,5 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, utförande A Artikel nr. 243-11734-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	154
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	14,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell AB25 Artikel nr. 243-61010-15

Antal poler: 125, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell AB25 Artikel nr. 243-61010-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	125
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell AB25 Artikel nr. 243-61310-15

Antal poler: 169, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell AB25 Artikel nr. 243-61310-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	169
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell AB25 Artikel nr. 243-61320-15

Antal poler: 169, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell AB25 Artikel nr. 243-61320-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	169
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell AB25 Artikel nr. 243-61360-15F

Antal poler: 169, Anslutningslängd 14,5 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell AB25 Artikel nr. 243-61360-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	169
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	14,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell AB19 Artikel nr. 243-63010-15

Antal poler: 95, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell AB19 Artikel nr. 243-63010-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	95
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell AB19 Artikel nr. 243-63310-15

Antal poler: 127, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell AB19 Artikel nr. 243-63310-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	127
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell AB19 Artikel nr. 243-63320-15

Antal poler: 127, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell AB19 Artikel nr. 243-63320-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	127
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell AB19 Artikel nr. 243-63360-15F

Antal poler: 127, Anslutningslängd 14,5 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell AB19 Artikel nr. 243-63360-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	127
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	14,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell AB22 Artikel nr. 243-62010-15

Antal poler: 110, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell AB22 Artikel nr. 243-62010-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	110
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell AB22 Artikel nr. 243-62310-15

Antal poler: 146, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell AB22 Artikel nr. 243-62310-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	146
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell AB22 Artikel nr. 243-62320-15

Antal poler: 146, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell AB22 Artikel nr. 243-62320-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	146
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell AB22 Artikel nr. 243-62360-15F

Antal poler: 146, Anslutningslängd 14,5 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell AB22 Artikel nr. 243-62360-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	146
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	14,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B25 Artikel nr. 243-21010-15

Antal poler: 125, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B25 Artikel nr. 243-21010-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	125
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B25 Artikel nr. 243-21020-15

Antal poler: 125, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B25 Artikel nr. 243-21020-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	125
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B25 Artikel nr. 243-21310-15

Antal poler: 175, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B25 Artikel nr. 243-21310-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	175
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B25 Artikel nr. 243-21320-15

Antal poler: 175, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B25 Artikel nr. 243-21320-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	175
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B19 Artikel nr. 243-23310-15

Antal poler: 95, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B19 Artikel nr. 243-23310-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	95
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B19 Artikel nr. 243-23320-15

Antal poler: 133, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B19 Artikel nr. 243-23320-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	133
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B19 Artikel nr. 243-23360-15F

Antal poler: 133, Anslutningslängd 14,5 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B19 Artikel nr. 243-23360-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	133
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	14,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B19 Artikel nr. 243-23361-15F

Antal poler: 133, Anslutningslängd 14,5 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B19 Artikel nr. 243-23361-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	133
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	14,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B19 Artikel nr. 243-23371-15F

Antal poler: 133, Anslutningslängd 16 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B19 Artikel nr. 243-23371-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	133
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	16 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B19 Artikel nr. 243-23700-15F

Antal poler: 133, Anslutningslängd 16 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B19 Artikel nr. 243-23700-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	133
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	16 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B19 Artikel nr. 243-23716-15F

Antal poler: 133, Anslutningslängd 14,5 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B19 Artikel nr. 243-23716-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	133
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	14,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B22 Artikel nr. 243-22310-15

Antal poler: 154, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B22 Artikel nr. 243-22310-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	154
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B22 Artikel nr. 243-22311-15

Antal poler: 154, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B22 Artikel nr. 243-22311-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	154
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B22 Artikel nr. 243-22312-15

Antal poler: 132, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B22 Artikel nr. 243-22312-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	132
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B22 Artikel nr. 243-22320-15

Antal poler: 154, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B22 Artikel nr. 243-22320-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	154
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B22 Artikel nr. 243-22351-15F

Antal poler: 132, Anslutningslängd 14,5 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B22 Artikel nr. 243-22351-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	132
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	14,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B22 Artikel nr. 243-22360-15F

Antal poler: 154, Anslutningslängd 14,5 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B22 Artikel nr. 243-22360-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	154
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	14,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B22 Artikel nr. 243-22361-15F

Antal poler: 154, Anslutningslängd 14,5 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B22 Artikel nr. 243-22361-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	154
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	14,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B22 Artikel nr. 243-22371-15F

Antal poler: 154, Anslutningslängd 16 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B22 Artikel nr. 243-22371-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	154
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	16 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell B22 Artikel nr. 243-22734-15F

Antal poler: 154, Anslutningslängd 14,5 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell B22 Artikel nr. 243-22734-15F - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	154
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	14,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell C Artikel nr. 243-31010-15

Antal poler: 55, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell C Artikel nr. 243-31010-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	55
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell C Artikel nr. 243-31020-15

Antal poler: 55, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell C Artikel nr. 243-31020-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	55
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell C Artikel nr. 243-31310-15

Antal poler: 77, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell C Artikel nr. 243-31310-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	77
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell C Artikel nr. 243-31320-15

Antal poler: 77, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell C Artikel nr. 243-31320-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	77
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell D Artikel nr. 245-11010-15

Antal poler: 176, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell D Artikel nr. 245-11010-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	176
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell D Artikel nr. 245-11310-15

Antal poler: 220, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell D Artikel nr. 245-11310-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	220
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, utförande DE Artikel nr. 245-61010-15

Antal poler: 200, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, utförande DE Artikel nr. 245-61010-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	200
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, utförande DE Artikel nr. 245-61310-15

Antal poler: 244, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, utförande DE Artikel nr. 245-61310-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	244
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell E Artikel nr. 245-21010-15

Antal poler: 200, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell E Artikel nr. 245-21010-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	200
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell E Artikel nr. 245-21310-15

Antal poler: 250, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell E Artikel nr. 245-21310-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	250
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell F Artikel nr. 245-31010-15

Antal poler: 88, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell F Artikel nr. 245-31010-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	88
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell F Artikel nr. 245-31310-15

Antal poler: 110, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell F Artikel nr. 245-31310-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	110
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell L Artikel nr. 243-51000

för kretskort med en tjocklek på minst 1,44 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Kraft

Visa mer produktinformation

hm2.0 knivlist, modell L Artikel nr. 243-51000 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell M Artikel nr. 243-41010-15

Antal poler: 55, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Kraft

Visa mer produktinformation

hm2.0 knivlist, modell M Artikel nr. 243-41010-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	55
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell M Artikel nr. 243-41310-15

Antal poler: 77, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Kraft

Visa mer produktinformation

hm2.0 knivlist, modell M Artikel nr. 243-41310-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	77
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell N Artikel nr. 243-52000

för kretskort med en tjocklek på minst 1,44 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Kraft

Visa mer produktinformation

hm2.0 knivlist, modell N Artikel nr. 243-52000 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell A15 Artikel nr. 243-13010-15

Antal poler: 60, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell A15 Artikel nr. 243-13010-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	60
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell A15 Artikel nr. 243-13020-15

Antal poler: 60, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell A15 Artikel nr. 243-13020-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	60
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, modell A15 Artikel nr. 243-13310-15

Antal poler: 84, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, modell A15 Artikel nr. 243-13310-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	84
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

hm2.0 knivlist, utförande A Artikel nr. 243-11321-15

Antal poler: 154, Anslutningslängd 3,7 mm, för kretskortstjocklek > 2,2 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 knivlist, utförande A Artikel nr. 243-11321-15 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	154
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,7 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
CTI-värde IEC 60112	200
Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Kontakt: max. 0,75 N, skärmning: max. 1 N
Dragkraft per kontakt	Kontakt: minst 0,15 N, skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Luft- och krypavstånd	≥ 0,8 mm
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Derating-diagram

Tillbehör

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8011

för hm-fjäderlister, Nötbrun RAL 8011

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8011 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8012

för hm-fjäderlister, Jordgubbsröd RAL 3018, Telefonspecifikation

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8012 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8013

för hm-fjäderlister, Blå-lila RAL 4005

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8013 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8014

för hm-fjäderlister, Brilliantblå RAL 5007, 5,0 V cPCI

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8014 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8021

för hm-fjäderlister, Resedagrön RAL 6011

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8021 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8031

för hm-fjäderlister, Kadmiumgult RAL 1021, 3,3 V cPCI

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8031 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8032

för hm-fjäderlister, Skiffergrå RAL 7015

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8032 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8033

för hm-fjäderlister, Stålblå RAL 5011

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8033 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8034

för hm-fjäderlister, Pastellorange RAL 2003

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8034 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8041

för hm-fjäderlister, Ockragul RAL 1024

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för kontaktlist Artikel nr. 244-8041 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8011

för hm-anslutningslister, Nötbrun RAL 8011

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8011 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8012

för hm-anslutningslister, Jordgubbsröd RAL 3018, Telefonspecifikation

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8012 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8013

för hm-anslutningslister, Blå-lila RAL 4005

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8013 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8014

för hm-anslutningslister, Brilliantblå RAL 5007, 5,0 V cPCI

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8014 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8021

för hm-anslutningslister, Resedagrön RAL 6011

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8021 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8031

för hm-anslutningslister, Kadmiumgult RAL 1021, 3,3 V cPCI

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8031 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8032

för hm-anslutningslister, Skiffergrå RAL 7015

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8032 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8033

för hm-anslutningslister, Stålblå RAL 5011

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8033 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8034

för hm-anslutningslister, Pastellorange RAL 2003

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8034 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8041

för hm-anslutningslister, Ockragul RAL 1024

Rätvinklig

Visa mer produktinformation

hm2.0 Kodningsinsats för knivlist Artikel nr. 243-8041 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 nedre skärmplåt, utförande A Artikel nr. 244-11600-1

22 kontakter, Anslutningslängd 3,4 mm, för kretskort med en tjocklek på minst 1,44 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 nedre skärmplåt, utförande A Artikel nr. 244-11600-1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	22
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Skärmning: max. 1 N
Dragkraft per kontakt	Skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 nedre skärmplåt, modell B25 Artikel nr. 244-21600-1

25 kontakter, Anslutningslängd 3,4 mm, för kretskort med en tjocklek på minst 1,44 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 nedre skärmplåt, modell B25 Artikel nr. 244-21600-1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	25
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Skärmning: max. 1 N
Dragkraft per kontakt	Skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 nedre skärmplåt, modell B19 Artikel nr. 244-23600-1

19 kontakter, Anslutningslängd 3,4 mm, för kretskort med en tjocklek på minst 1,44 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 nedre skärmplåt, modell B19 Artikel nr. 244-23600-1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	19
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Skärmning: max. 1 N
Dragkraft per kontakt	Skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 nedre skärmplåt, modell B22 Artikel nr. 244-22600-1

22 kontakter, Anslutningslängd 3,4 mm, för kretskort med en tjocklek på minst 1,44 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 nedre skärmplåt, modell B22 Artikel nr. 244-22600-1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	22
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Skärmning: max. 1 N
Dragkraft per kontakt	Skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 nedre skärmplåt, modell C Artikel nr. 244-31600-1

11 kontakter, Anslutningslängd 3,4 mm, för kretskort med en tjocklek på minst 1,44 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 nedre skärmplåt, modell C Artikel nr. 244-31600-1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	11
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Skärmning: max. 1 N
Dragkraft per kontakt	Skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 nedre skärmplåt, modell D Artikel nr. 246-11600-1

22 kontakter, Anslutningslängd 3,4 mm, för kretskort med en tjocklek på minst 1,44 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 nedre skärmplåt, modell D Artikel nr. 246-11600-1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	22
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Skärmning: max. 1 N
Dragkraft per kontakt	Skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 nedre skärmplåt, modell E Artikel nr. 246-21600-1

25 kontakter, Anslutningslängd 3,4 mm, för kretskort med en tjocklek på minst 1,44 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 nedre skärmplåt, modell E Artikel nr. 246-21600-1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	25
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Skärmning: max. 1 N
Dragkraft per kontakt	Skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 nedre skärmplåt, modell F Artikel nr. 246-31600-1

11 kontakter, Anslutningslängd 3,4 mm, för kretskort med en tjocklek på minst 1,44 mm, testad enligt IEC 61076-4-101

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

hm2.0 nedre skärmplåt, modell F Artikel nr. 246-31600-1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Kvalitetsnivå	2
Antal kontakter	11
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Kontaktmaterial	Brons

Mekanisk

Dimension på rutnätet	2,0 mm
Instickskraft per kontakt	Skärmning: max. 1 N
Dragkraft per kontakt	Skärmning: minst 0,15 N
Livslängd	> 250 kopplingscykler

Elektrisk

Driftström	1,5 A vid +20 °C, 1,0 A vid +70 °C
Kontaktmotstånd	max. 20 mΩ
Isolationsmotstånd	minst 10⁴ MΩ
Testspänning	750 V r.m.s.
Dataöverföring	3 125 Gbit/s

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud A Artikel nr. 243-5525-1/1

för kretskortstjocklek 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud A Artikel nr. 243-5525-1/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud A Artikel nr. 243-5525-2/1

för kretskortstjocklek 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud A Artikel nr. 243-5525-2/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud A Artikel nr. 243-5525-3/1

för kretskortstjocklek > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud A Artikel nr. 243-5525-3/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud A Artikel nr. 243-5525-4/1

för kretskortstjocklek 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud A Artikel nr. 243-5525-4/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud A Artikel nr. 243-5525-5/1

för kretskortstjocklek < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud A Artikel nr. 243-5525-5/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud AB19 Artikel nr. 243-5719-1/1

hm AB Isolierkoerper fuer Uebergabesteckzonen Foto

för kretskortstjocklek 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud AB19 Artikel nr. 243-5719-1/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud AB19 Artikel nr. 243-5719-2/1

för kretskortstjocklek 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud AB19 Artikel nr. 243-5719-2/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud AB19 Artikel nr. 243-5719-3/1

för kretskortstjocklek > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud AB19 Artikel nr. 243-5719-3/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud AB19 Artikel nr. 243-5719-4/1

för kretskortstjocklek 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud AB19 Artikel nr. 243-5719-4/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud AB19 Artikel nr. 243-5719-5/1

för kretskortstjocklek < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud AB19 Artikel nr. 243-5719-5/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud AB22 Artikel nr. 243-5722-1/1

för kretskortstjocklek 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud AB22 Artikel nr. 243-5722-1/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud AB22 Artikel nr. 243-5722-2/1

för kretskortstjocklek 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud AB22 Artikel nr. 243-5722-2/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud AB22 Artikel nr. 243-5722-3/1

för kretskortstjocklek > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud AB22 Artikel nr. 243-5722-3/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud AB22 Artikel nr. 243-5722-4/1

för kretskortstjocklek 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud AB22 Artikel nr. 243-5722-4/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud AB22 Artikel nr. 243-5722-5/1

för kretskortstjocklek < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud AB22 Artikel nr. 243-5722-5/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud AB25 Artikel nr. 243-5725-1/1

för kretskortstjocklek 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud AB25 Artikel nr. 243-5725-1/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud AB25 Artikel nr. 243-5725-2/1

för kretskortstjocklek 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud AB25 Artikel nr. 243-5725-2/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud AB25 Artikel nr. 243-5725-3/1

för kretskortstjocklek > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud AB25 Artikel nr. 243-5725-3/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud AB25 Artikel nr. 243-5725-4/1

för kretskortstjocklek 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud AB25 Artikel nr. 243-5725-4/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud AB25 Artikel nr. 243-5725-5/1

för kretskortstjocklek < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud AB25 Artikel nr. 243-5725-5/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud B25 Artikel nr. 243-5625-1/1

för kretskortstjocklek 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud B25 Artikel nr. 243-5625-1/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud B25 Artikel nr. 243-5625-2/1

för kretskortstjocklek 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud B25 Artikel nr. 243-5625-2/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud B25 Artikel nr. 243-5625-3/1

för kretskortstjocklek > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud B25 Artikel nr. 243-5625-3/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud B25 Artikel nr. 243-5625-4/1

för kretskortstjocklek 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud B25 Artikel nr. 243-5625-4/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud B25 Artikel nr. 243-5625-5/1

för kretskortstjocklek < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud B25 Artikel nr. 243-5625-5/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud B19 Artikel nr. 243-5619-1/1

för kretskortstjocklek 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud B19 Artikel nr. 243-5619-1/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud B19 Artikel nr. 243-5619-2/1

för kretskortstjocklek 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud B19 Artikel nr. 243-5619-2/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud B19 Artikel nr. 243-5619-3/1

för kretskortstjocklek > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud B19 Artikel nr. 243-5619-3/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud B19 Artikel nr. 243-5619-4/1

för kretskortstjocklek 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud B19 Artikel nr. 243-5619-4/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud B19 Artikel nr. 243-5619-5/1

för kretskortstjocklek < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud B19 Artikel nr. 243-5619-5/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud B22 Artikel nr. 243-5622-1/1

för kretskortstjocklek 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud B22 Artikel nr. 243-5622-1/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud B22 Artikel nr. 243-5622-2/1

för kretskortstjocklek 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud B22 Artikel nr. 243-5622-2/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud B22 Artikel nr. 243-5622-3/1

för kretskortstjocklek > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud B22 Artikel nr. 243-5622-3/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud B22 Artikel nr. 243-5622-4/1

för kretskortstjocklek 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud B22 Artikel nr. 243-5622-4/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud B22 Artikel nr. 243-5622-5/1

för kretskortstjocklek < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud B22 Artikel nr. 243-5622-5/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud C Artikel nr. 243-5511-1/1

för kretskortstjocklek 3,2–4,0 mm, x = 4,5 mm, y = 14,95 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud C Artikel nr. 243-5511-1/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud C Artikel nr. 243-5511-2/1

för kretskortstjocklek 4,0–4,8 mm, x = 3,7 mm, y = 14,15 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud C Artikel nr. 243-5511-2/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud C Artikel nr. 243-5511-3/1

för kretskortstjocklek > 4,8 mm, x = 2,9 mm, y = 13,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud C Artikel nr. 243-5511-3/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud C Artikel nr. 243-5511-4/1

för kretskortstjocklek 2,4–3,2 mm, x = 4,9 mm, y = 15,35 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud C Artikel nr. 243-5511-4/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

hm2.0 Shroud C Artikel nr. 243-5511-5/1

för kretskortstjocklek < 2,4 mm, x = 6,3 mm, y = 16,75 mm, testad enligt IEC 61076-4-101

Rätvinklig

Visa mer produktinformation

hm2.0 Shroud C Artikel nr. 243-5511-5/1 - Tekniska data

Grunderna

Specifikation	IEC 61076-4-101
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,0 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Annat antal stolpar? Andra staplingshöjder? Alternativa kontaktbeläggningar? Kundanpassade varianter? Eftersläpande kontakter?

Begär kundanpassade kontaktdon

" Inte rätt för dig? Begär en skräddarsydd kontakt nu!

Username:

Tack så mycket! Vi kommer att granska era önskemål och återkomma till er.

Om ni har några frågor står vi alltid till ert förfogande via e-post eller telefon.

Ingen passande produkt hittades – Begär information om produkten nu:

Fält markerade med * är obligatoriska.

Företag *

Hälsning

Förnamn *

Namn *

Gata *

POSTCODE *

Plats *

Land *

e-post *

Telefon *

Produktkrav *

Du kan läsa vår integritetspolicy här.

Funktioner

hm2.0-kontaktdon används bland annat i CompactPCI. Detta är en PICMG-standard för avancerade system i 19-tumsformat med passiv bakplan. Tack vare sin robusta konstruktion och dataöverföringshastigheter på upp till 3,125 Gbit/s är de lämpliga för höga krav på prestanda, robusthet och driftsäkerhet. hm2.0-kontaktdonet används i allt större utsträckning även för industriella tillämpningar, eftersom det har ett robust anslutningssystem och en hög kontaktdensitet med ett raster på 2 mm. Kontaktdonet finns med 5 eller 8 signalrader och 12 olika stiftlängder.

hm20 Federleiste — hm2.0 kontaktlist typ A
Översikt över detaljerna

hm20 Messerleiste — hm2.0 knivlist typ A
Översikt över detaljerna

5 inbyggda kontaktrader för signalöverföring

Motive Web Kurzbeschreibung Kontakt 1640x1195px

Vi tillverkar skräddarsydda, individuella kontaktdon för just din applikation.

andra polantal
andra stapelhöjder
alternativa kontaktbeläggningar

Begär en offert på skräddarsydda kontaktdon nu

Standarden IEC 61076-4-101

Den hårdmetriska kontaktdon-serien ept hm2.0 har utvecklats och tillverkats i enlighet med den internationella standarden IEC 61076-4-101. Detta garanterar användarna en global standard för anslutning av kretskort via flerpoliga kontaktdon. Kretskort kan enkelt bytas ut mellan olika system. Viktiga parametrar som fixering, skärmning och kodning förblir kompatibla även efter användning.

ept hm2.0-kontaktdon är konstruerade med ett metriskt raster på 2 mm. Dessa kontaktdon kan enkelt kopplas ihop utan att 2 mm-rasteret bryts vid gränssnitten. Denna rasterkonfiguration erbjuder framför allt fördelar vid utformningen av kretskortet, eftersom inget utrymme går förlorat inom enskilda kontaktmoduler.

Modulerna A, D, L och M är utrustade med ett multifunktionsblock. Detta tar emot de kodningsinsatser som föreskrivs enligt standarden. De insprutade styrningarna garanterar en korrekt inriktning av kniv- och fjäderlisterna mot varandra samt ett vridskydd innan kontakten sker. Koderingsinsatserna låses fast respektive lossas med ett enkelt på- och avdragningsverktyg.

ept erbjuder för hm2.0-knivlisterna fyra olika längder för anslutningssidan och tre längder för stickarsidan. De olika anslutningslängderna krävs för att vissa signal- eller jordledningar ska anslutas eller kopplas bort först vid anslutning eller borttagning av moduler. De långa anslutningarna på 11,25 mm behövs främst för skärmraderna z och f.

För att underlätta raduppställningen och förhindra att kontaktdonen vrids är isoleringskropparna försatta med fasningar i ändarna. Dessa fasningar garanterar en exakt positionering på kretskortet och ger modulerna det nödvändiga fästet sinsemellan.

För att undvika förväxling av kretskort är en kodning av kontaktdonen i ett modernt BUS-system oundgänglig. Möjligheten till kodning är redan fastställd i IEC 61076-4-101. Så kallade kodningsinsatser kan snäppas fast för hand i multifunktionsblocket för kontaktdonstyperna A, D, L och M. De olika insatserna är färgmarkerade och kan därmed snabbt identifieras visuellt.

hm2.0 Systemmodularitet

ept hm2.0-modulerna erbjuder en rad möjligheter att optimera höga kontaktdensiteter, särskilt i kombination med koaxial- eller fiberoptiska anslutningar. Med hjälp av
modul typ A kan man skapa kontaktdon med en längd på 50 mm, i steg om 25 mm upp till valfri total längd.
Kontaktdonen med ett multifunktionsblock (typerna A, M, L) placeras helst i början av en kontaktdonrad. Modul typ B placeras däremot endast mellan andra moduler.
Modulerna av typ C och N på 25 mm placeras i slutet av en kontaktdonrad på grund av deras polskydd. Korrekt anslutning av enheter säkerställs genom kodningsinsatserna i multifunktionsblocket och genom modulerna av typ C och N.

hm2.0 för höghastighetsapplikationer

Med hm2.0-kontakter från ept kan man realisera höghastighetsapplikationer. Under nedanstående förhållanden har dataöverföringshastigheter på upp till 3 125 Gbit/s bevisligen uppnåtts.

Två par hm2.0-kontakter från ept
Två standard-FR4-kort med en tjocklek på 1,6 mm och en ledningsbredd på 115 mm
En standard-FR4-backplane med en tjocklek på 4,4 mm och en ledningsbredd på 400 mm
Särskild hänsyn till anslutningsstörningar, stubeffekt, skineffekt och dielektriska förluster vid applikationsdesign

Vi tillhandahåller gärna mer detaljerad information samt relevant facklitteratur om höghastighetsapplikationer med hm2.0-kontakter. Kontakta oss gärna.

Vanliga frågor: Frågor och svar om hm2.0

Vilka dataöverföringshastigheter är hm2.0-kontakterna lämpliga för? Går det att pressa in komponenter på båda sidor i samma kretskorts hål med ett hm2.0-backplane-system?

Vilka dataöverföringshastigheter är hm2.0-kontakterna lämpliga för?

hm2.0-kontakterna möjliggör dataöverföringshastigheter på upp till 3,125 Gbit/s.

Går det att pressa in komponenter på båda sidor i samma kretskorts hål med ett hm2.0-backplane-system?

Nej, det går tyvärr inte. Vi har dock hittat en annan lösning på detta. De raka kontaktlisterna finns även med långa stift. Det innebär att en skyddsplåt pressas fast på baksidan av bakplanet efter pressningsprocessen. På så sätt kan även så kallade ”rear transition boards” anslutas från baksidan.
