kontaktdon för kretskort måste vara robusta, överföra signaler pålitligt och får inte sluta fungera. Robusta kontaktdon för kretskort måste tåla mekaniska, termiska och kemiska påfrestningar såsom: • stötar, • vibrationer, • svängningar, • gas, • fukt, • höga temperaturer, • väta och • damm, utan att sluta fungera. Särskilt inom flyg- och rymdindustrin, industriell automation, fordonsindustrin och inom medicinteknik krävs robusta kontaktdon för kretskort. Våra kretskortskontakt klarar dessa påfrestningar
tack vare olika tillverkningsmetoder. Vår utvecklingsavdelning optimerar ständigt våra kontaktdon för kretskort och säkerställer kontinuerligt att de tål ytterligare miljöpåverkan. Genom ett stort antal testmetoder säkerställer vi en jämn och hög kvalitet.
Mekaniska påfrestningar som vibrationer, svängningar och stötar – Inga kontaktfel tack vare robusta kontaktdon för kretskort
Lämpligt kontaktsystem för robusta kontaktdon för kretskort
Kontaktsystem: Dubbelsidig honkontakt vid kontaktdon för kretskort

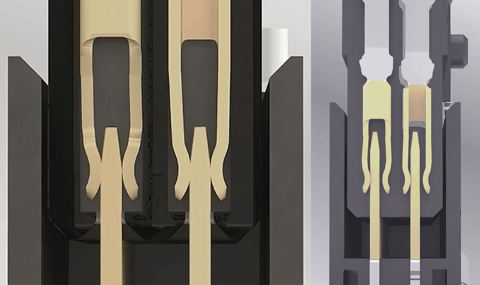

Dubbelsidig One27-honkontaktelement utan (till vänster) och med stötpåverkan (till höger)
Våra robusta kontaktdon för kretskort har en dubbelsidig honkontakt som gör Board-to-Board- kontaktdon en redundant och kontaktsäker. Tack vare den andra fjädern säkerställs signalöverföringen alltid via en kontaktpunkt, även vid kraftiga stötar på kretskortskontakten. Detta garanterar en optimal enhetskonstruktion.
Som jämförelse: Klassiska tvådelade kretskortskontakt har endast en hankontaktelement och en honkontaktelement. Vid kraftiga stötar kan detta leda till att hankontakt lossnar från honkontakt och signalöverföringen avbryts.
Kontaktsystem: Hermafroditiskt kontaktsystem för kontaktdon till kretskort

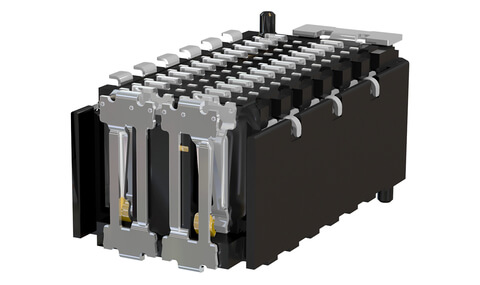

Det hermafroditiska kontaktsystemet Zero8
kretskortskontakt med det ”hermafroditiska” kontaktsystemet är betydligt robustare. Det speciella med detta kontaktsystem är att kontaktdonshalvornas geometri är identisk på sina kontakter. På så sätt kommer varje stift i kontakt med två fjädrar, samtidigt som Plug och Socket är sammanflätade och inte kan lossna från varandra. Detta skapar maximal redundans och gör våra Board-to-Board-kontaktdon extremt robusta och kontaktsäkra. (Fig. 5).
Kontaktsystem: Enkelkontaktdon för kretskort
kontaktdon flexilink i ett stycke
Endast en-delade kretskortskontakt är ännu robustare än det hermafroditiska kontaktsystemet hos kort-till-kort-kontakt.
En-delade kontaktdon för kretskort avstår från det klassiska tvådelade kontaktprincipen med hankontakt och honkontakt. De har inget sårbart kontaktområde och är därför extremt tåliga mot stötar, vibrationer, fukt, damm och atmosfäriska förhållanden.
Enkeldelade Board-to-Board-kontaktdon är även lämpliga för ingjutning och andra metoder för att skydda kretskortskontaktens komponenter. I kombination med press-fit-teknik utgör robusta, enkeldelade kontaktdon för kretskort den säkraste mekaniska och elektriska anslutningen mellan två kretskort.
Lämplig kontaktdesign för robusta kontaktdon för kretskort

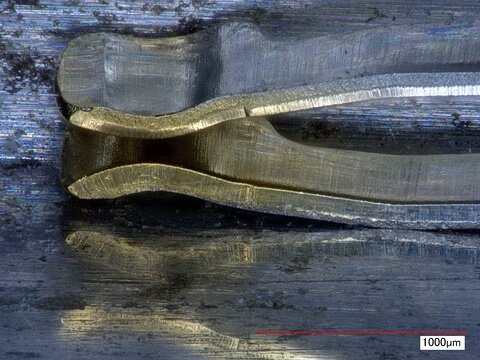

One27:s fjädertulpan efter stans- och bockningsprocessen
Våra robusta kontaktdon för kretskort ansluter till honkontakt, den 90 grader böjda honkontakt.
Fördel: kretskortskontakt ansluter med den släta, valsade ytan och inte mot den ojämna och vassa undersidan av stansat bandet som uppstår vid stansningen. På så sätt undviker vi ökad ytslitage och minskar kontaktresistans.
Förutom honkontakt måste även hankontakt på kretskortskontakt utföras genom stansning och bearbetas noggrant, så att felaktiga geometrier inte bryter kontakten vid stötar, vibrationer och svängningar.
Lämpliga isolerkropp för robusta kontaktdon för kretskort

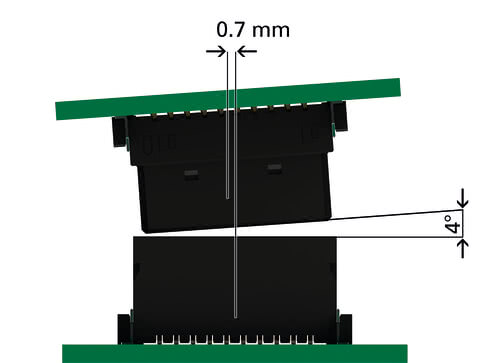

kontaktdon Zero8 möjliggör en radiell förskjutning (mittförskjutning) på ±0,7 mm och en vinkelförskjutning (vinkelavvikelse) på 4
isolerkropp i våra robusta kontaktdon för kretskort är konstruerade så att de känsliga kontakterna inuti kontaktdonet är perfekt skyddade mot stötar, vibrationer och svängningar. Införingsfasar på isolerkropp hos kort-till-kort-kontakt kompenserar för eventuella förskjutningar mellan kretskorten vid anslutning och gör att kontaktdonets halvor kan kopplas ihop utan skador även vid radiella förskjutningar eller vinkelförskjutningar.
Toleransintervall för robusta kontaktdon för kretskort
toleranskompensering hos Zero8 i alla riktningar
Toleransområdet är en ytterligare faktor som påverkar robustheten hos en kretskortskontakt. Om kretskortskontakten (kretskortskontakt) inte kan kompensera för små toleranser leder mekaniska mikrorörelser som stötar, vibrationer och svängningar på medellång sikt till slitage eller skador på kontakten. Om en robust kontaktdon för kretskort har en floating-funktion kan den även under drift kompensera upp till ±0,4 mm. Denna funktion blir alltmer relevant, särskilt vid bestyckning av ett kretskort med flera olika kontaktdon.
Liten korrosion och slitage på ytan hos robusta kontaktdon för kretskort i tuffa miljöer
Slitage och korrosion på kontaktyta
Precis som klemmer för kretskort kan kontaktdon med stift av koppar lätt oxidera enbart på grund av syre och luftfuktighet. Vår ytbehandling förhindrar oxidation av kontaktdonets stift genom ett skyddande skikt. De robusta Board-to-Board-kretskortskontakt från ept minimerar ytslitage. Detta leder till mindre korrosion, mindre oxidbildning och en lång livslängd med många kopplingscykler.
Hur lyckas vi med det trots mikroförflyttningar orsakade av stötar, vibrationer, svängningar, gas, fukt, väta och damm?
Högkvalitativ och hållbar kontaktbeläggning (kontaktplätering) på våra robusta kontaktdon (kontaktdon) för kretskort
Slät yta på knivlister (hankontakt) och fjäderlister (honkontakt)
Resultatet är ett lågt kontaktresistans och därmed en utmärkt signalöverföring från robusta kontaktdon för kretskort i krävande miljöer. På så sätt förhindrar vi bristfälliga elektriska anslutningar och signalförsämringar.
Vi använder bland annat följande kontaktpläteringar:
Guld är, trots stigande priser, en ytterst populär kontaktkontaktyta för robusta kretskortskontakt tack vare sin korrosionsbeständighet och utmärkta ledningsförmåga.
En nickel-fosforlegering med guldflash är en prisstabil alternativ ytbehandling. I helt specifika proportioner kombinerade uppvisar dessa två material de positiva egenskaper som även guld har: hög korrosionsbeständighet, lågt slitage och perfekt ledningsförmåga.
Gas, fukt, höga temperaturer, väta och damm – robusta kretskortskontakt utan kontaktfel
kontaktdon för kretskort i press-fit-teknik

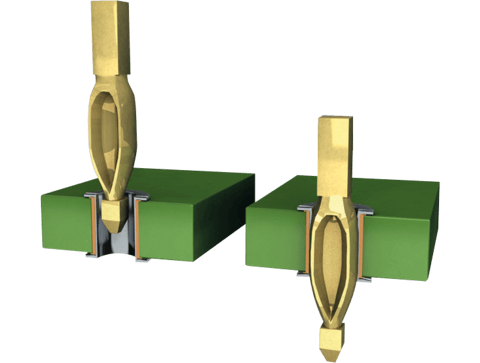

Inpressningsprocessen
Med hjälp av press-fit-teknik tillverkar vi en extremt robust och smutsbeständig kretskortskontakt som tål vibrationer, stötar, gas, fukt, väta och damm. Robusta kontaktdon för kretskort i press-fit-teknik har en tio gånger bättre felintensitet (FIT-värde) än automatiskt lödda kontaktdon för kretskort. De används till exempel i airbagsystem, ABS- och ESP-moduler, eftersom signalöverföringen i dessa tillämpningar under inga omständigheter får avbrytas.
Hur? press-fit-teknik skapar med låg inpressningskraft högsta möjliga hållkraft mellan kontaktdon och kretskortet. Vid inpressningen pressas en press-fit-stift med större diagonal än håldiametern in i ett genompläterat hål i kretskortet. I press-fit-zon är kontaktstiftet flexibelt, så att kretskortet inte deformeras av fysiska krafter under pressningsprocessen. Det uppstår en kallsvetsning mellan kontaktstift och det metalliserade hålet i kretskortet: en gastät, korrosionsbeständig, lågohmisk och elektriskt väl ledande mekanisk förbindelse, som även lämpar sig för ingjutning. Den specificeras dessutom i DIN EN 60352-5 och förblir kontaktstabil även vid mycket höga mekaniska och termiska påfrestningar, såsom vibrationer, böjning, fukt, damm och temperaturförändringar, och tål till och med accelerationsbelastningar från stötar på upp till 200 G. G-krafter definierar belastningar som påverkar människokroppen, en bruksföremål eller ett fordon till följd av förändringar i hastighetens storlek och/eller riktning. Som jämförelse: Efter återinträdet i jordens atmosfär påverkas en rymdkapsel av en G-kraft på cirka 7 G.
kontaktdon för kretskort i SMT (Surface-Mount-Technology)
Meniskbildning runt One27:s lödben
En ytterligare möjlighet för en stabil och tillförlitlig anslutning mellan kontaktdon och kretskort är Surface-Mount-Technology (SMT). Dessa används ofta i industriella tillämpningar och inom Industri 4.0, särskilt när kretskort ska bestyckas på båda sidor eller när minimiavståndet till komponenterna i kraft riktningen inte kan upprätthållas. Våra särskilt robusta kontaktdon för kretskort i SMT uppfyller IPC-klass 3 för användning i högpresterande elektronik. I denna klass får signalöverföringen aldrig avbrytas och måste klara högre strömstyrkor. Enligt standarden IPC-A-610 måste en robust anslutning mellan kontaktdon och kretskort uppfylla rätt förhållande mellan lödben, lödpad och lodpasta.
Så här fungerar SMT: Med hjälp av lodpasta lödkontaktdon på definierade lödytor på kretskortet, de så kallade lödpaddarna. I reflowugn smälts lödmetallen och härdas därefter. En optimal lödförbindning (SMT) känns igen på den jämna meniskbildningen. Kontakten måste vara helt omgiven av lödmenisk för att uppnå bästa möjliga hållkraft på kretskortet.

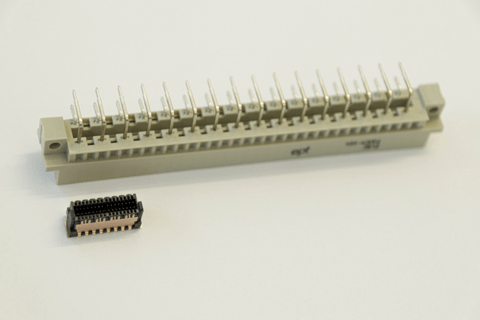

Små, kompakta och ändå robusta miniatyrkontaktdon för kretskort
Stort kunnande genom regelbundna optimeringar och utvecklingar gör det möjligt för oss att tillverka allt mindre och robustare kontaktdon för kretskort. Därmed blir våra Board-to-Board- kontaktdon er allt mer stabila och prestandastarka, även i ett allt mindre monteringsutrymme. Den lilla, robusta miniatyr kretskortskontakt n från ept garanterar en snabb, enkel och säker signalöverföring trots tuffa miljöförhållanden som stötar, vibrationer, svängningar, höga temperaturer och damm, och säkerställer dessutom fuktskydd för kretskortskontakten.
Med press-fit-teknik eller Surface-Mount-Technology (SMT) garanterar våra små, kompakta board-to-board- kontaktdon en låg felfrekvens och högsta hållkraft. Små men ändå robusta kontaktdon för kretskort är, trots sin miniatyrstorlek, konstruerade så att exempelvis införingsfaser på isolerkropp skyddar kontakterna vid radiell förskjutning och vinkelförskjutning. Vid installationen ger införingsfaserna stöd för att möjliggöra felfri anslutning av kniv- och honkontakt. Detta uppnås genom kontakt- och isoleringskroppens geometri.
Mekaniska och elektriska provningar av kontaktdon för kretskort
Det finns en mängd olika testmetoder för Board-to-Board-kontaktdon, som kan variera beroende på den industriella miljön. Våra robusta kontaktdon för kretskort genomgår särskilt följande tester:
Belastningstest för robusta kontaktdon
Vid belastningstestet för robusta kontaktdon kontrolleras spänningshållfasthet och kontaktresistans för exempelvis 500 kopplingscykler före och efter belastningen.
Klimatprovning för robusta kontaktdon
Vid klimatprovning av robusta kontaktdon kontrolleras om flera timmar vid exempelvis -55 °C och därefter 125 °C har en negativ inverkan på kontaktresistans hos kretskortskontakten. Detta garanterar en temperaturbeständig kretskortskontakt.
Temperaturchocktest för robusta kontaktdon
Vid temperaturchocktestet för robusta kontaktdon kontrolleras om Board-to-Board-kontaktdon t.ex. klarar 100 gånger i 30 minuter vardera en snabb, extrem temperaturcykling genom tillförsel av värme och kyla till kretskortskontakt.
kopplingscykler-test och skadliga gaser-test för robusta kontaktdon
Vid kopplingscykler-testet och skadliga gas-testet för robusta kontaktdon kontrolleras om radiell förskjutning och vinkelförskjutning samt toleransområdet fungerar i praktiken i anslutet tillstånd. Kombinationen av kopplingscykler-test och blandgasprovning säkerställer att prestandan hos Leiterplattensteckverbindern vad gäller kontaktresistans och spänningshållfasthet inte har försämrats och att ett optimalt skydd mot skadliga gaser garanteras för kretskortskontakt.
