± 0,4 mm toleranskompensation i ihopmonterat tillstånd
1,5 mm överlappningsområde i X- och Y-riktningen
samt i Z-riktningen
Höghastighetsdataöverföring med minst 16+ Gbit/s
Lämplig
för PCIe 4.0 och Industrial Ethernet. Extra signalskydd genom skärmning
Vad innebär den nya ScaleX-tekniken?
Hur fungerar dubbelsidig kontaktanslutning? Vilka dataöverföringshastigheter kan du uppnå med Zero8-kontakter? Vilka fördelar ger det slutna skärmkonceptet? Hur flexibelt kan du utforma din enhetsdesign med Zero8-kontakter?
Svaren på dina frågor hittar du i denna korta animerade film. Ta en titt här (eller på YouTube)!
Egenskaper hos 0,8 mm SMT-kontakter med ScaleX-teknik

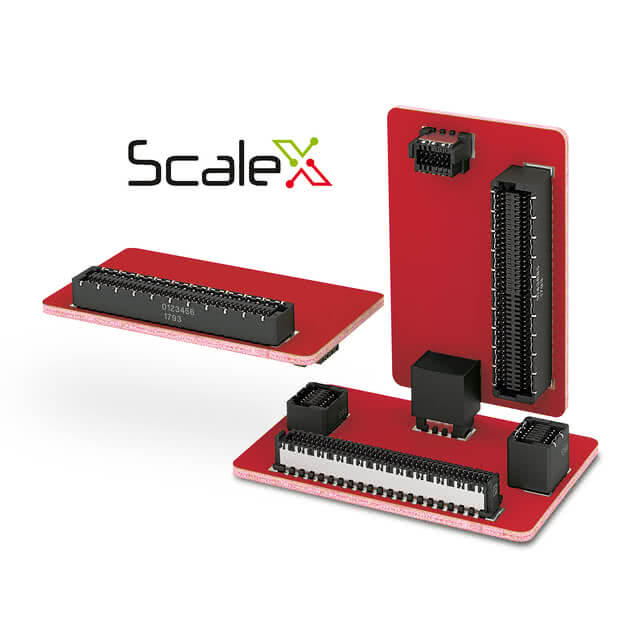

ScaleX – detta varumärke står för dubbelsidig, robust kontaktteknik i ett variabelt skalbart kontaktdon-system.
Våra fjäderkontaktkontakter i Zero8-serien erbjuder tack vare ScaleX en särskilt tillförlitlig kontakt. Detta gör dem utmärkta för användning inom krävande industriområden. Även kontinuerliga påfrestningar, såsom vibrationer och stötar, utgör inget problem för de högkvalitativa tyska kontaktdonen. Samtidigt åtnjuter du full flexibilitet tack vare skalbarheten hos board-to-board-kontaktdonen.
Zero SMT-sockel
Översikt över detaljerna
Vridskydd
för korrekt anslutning mellan kontakt och uttag
Införingsfas
för att kompensera för förskjutningar i längs- och tvärriktningen vid sammanfogning
Boardlock
för en stabil anslutning till kretskortet
kodningspinne
för korrekt placering av kontakten på kretskortet
Koplanaritet
för tillförlitlig lödning vid bearbetning
Meniskbildning
för hög stabilitet och hållfasthet hos lödningen

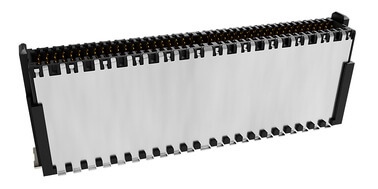

Zero SMT-kontakt
Översikt över detaljerna
Dubbelsidigt kontaktsystem
för tillförlitlig kontakt i industriella miljöer (stötar, vibrationer, temperaturväxlingar, skadliga gaser)
Slät kontaktyta
Kontakten på den homogena valsade sidan med högkvalitativa ytor möjliggör 500 anslutningscykler
Skyddade kontakter
En optimerad kontakt- och höljesgeometri minskar risken för skador på kontakterna
Dataflöde
HF-optimerad kontaktgeometri garanterar dataöverföringshastigheter på 16 Gbit/s
EMC-skärmning
Dubbelsidig skärmning garanterar hög elektromagnetisk kompatibilitet för optimal signalintegritet i industriella miljöer
Toleransutjämning
Hög tillförlitlighet tack vare stor toleranskompensation

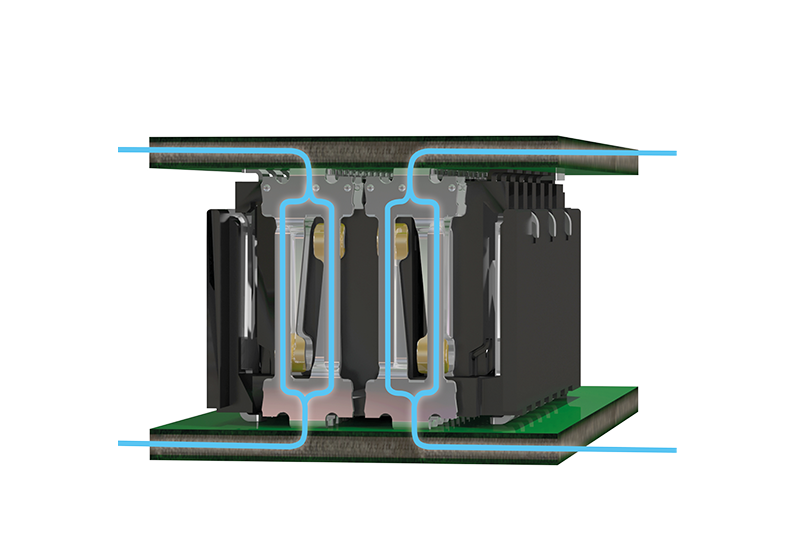

Könsneutralt kontaktsystem: dubbelsidig kontaktanslutning för högsta möjliga kontaktsäkerhet hos SMT-kontakter
Till skillnad från konventionella SMD-kontakter, som skapar kontakt via en knivkontakt och en fjäderkontakt, har vår skärmade Zero8-kretskortskontakt både en knivkontakt och en fjäderkontakt på varje kontaktpar (stift eller hylsa). Med denna pålitliga anslutningsteknik garanterar denna kontaktdon med 0,8 mm raster en dubbel kontakt på en enskild stift och skapar hög redundans och därmed högsta kontaktsäkerhet. Därmed garanterar det könsneutrala kontaktsystemet en säker, robust och gastät kontakt trots yttre påverkan som stötar, vibrationer, termiska cykler och skadliga gaser. Den mycket höga toleransutjämningen på 0,4 mm i anslutet tillstånd, som möjliggörs av det könsneutrala kontaktsystemet i Zero8-kontaktdonet, gör dessutom kontaktdonet särskilt skalbart.
Isoleringshöljets geometri är dessutom utformad så att kontakterna sjunker ned i isoleringskroppen och därmed skyddas på ett sådant sätt att det är praktiskt taget omöjligt att skada kontakterna. Dessutom förhindrar geometrin på ett tillförlitligt sätt att kontakterna sätts ihop felaktigt.
Flexibla avstånd mellan kretskort: Passande kretskortskontakter för alla behov
Våra kretskortskontakter är robusta och garanterar en hög toleransutjämning. Både vid installation och när de är anslutna anpassar sig SMT-kontakterna efter dina individuella behov. Kontakterna tål till och med felaktig hantering utan problem. Oavsett vad du planerar kan du lita på Zero8-kontakterna.

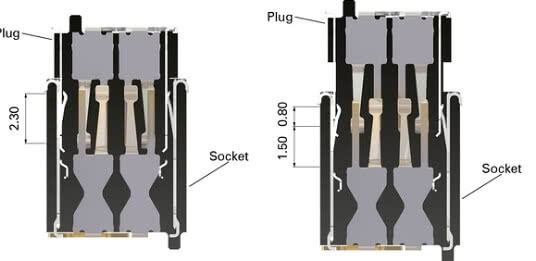

De flerpoliga kontaktdonen från tillverkaren ept behöver inte anslutas helt i botten. Tack vare ett överskjutningsområde på 2,3 mm passar ept-kontaktdonen perfekt in i dina applikationer. Kontakt och uttag kan anslutas variabelt inom ett intervall på 1,5 mm utan att detta påverkar dataöverföringen. Beroende på behov kan kretskortsavstånd på 6,00 till 21,00 mm realiseras.
Genom att sätta in kontakten helt uppnås det minsta möjliga avståndet mellan kretskorten. För att uppnå största möjliga avstånd ska du endast sätta in kontakten och uttaget 0,8 mm i varandra. Denna kontaktyta räcker redan för att garantera en snabb och säker anslutning.
Kretskortskontakterna Zero8 är specificerade enligt PICMG Modblox7
ModBlox7 beskriver grundspecifikationen för en modulär box-PC, bestående av olika funktionella komponenter, såsom CPU, strömförsörjning och I/O-portar. Denna nya, tillverkarsoberoende standard gör det möjligt för användare att genom interoperabla funktionella enheter realisera ett brett utbud av enhetskombinationer i modulär design. PICMG®:s mål var även att sänka kostnaderna och främja hållbarhet. Den nya specifikationen från PICMG® omfattar både mekaniken, de modulära funktionsenheterna samt den elektriska anslutningen via kontaktdon med fördefinierad pinout.
En box-PC består av ett hölje, en eller två strömförsörjningsenheter samt en eller två CPU:er med upp till fyra PCI-Express- och upp till åtta USB-baserade I/O:er vardera. Varje modul kan i sin tur omfatta upp till tre staplade kretskort, beroende på enhetens komplexitet. Box-PC:ns dimensioner är förutbestämda vad gäller höjd och djup. Frontbredden varierar däremot beroende på antalet enheter. Dessa kan i sin tur bestå av en eller flera så kallade 1,4-tumsplatser. Tolv platser kan på så sätt radas upp till en maximal bredd på 16,8 tum. Vid en standard för modulär
enhetskonfiguration läggs naturligtvis särskild vikt vid den elektriska och mekaniska anslutningen av de enskilda modulerna med hjälp av kontaktdon. I enlighet med användningsförhållandena för box-PC:er är Zero8 en höghastighetskompatibel kontakt i SMT, som inte bara kännetecknas av en enorm robusthet vid installation, utan också av höga toleranser under drift samt utpräglad motståndskraft mot ogynnsamma miljöförhållanden. Eftersom det i vissa tillämpningar är nödvändigt att säkerställa driftsäkerhet genom redundans med hjälp av ytterligare en kontakt, måste det dessutom vara möjligt att använda flera kontakter samtidigt på ett kretskort. Detta kräver en hög förskjutningskompensation vid anslutning samt toleranser under drift. Kretskortskontakten Zero8 uppfyller alla dessa egenskaper.
Kortkontakter: EMC-skärmning för högsta kvalitet på kretskortanslutningar

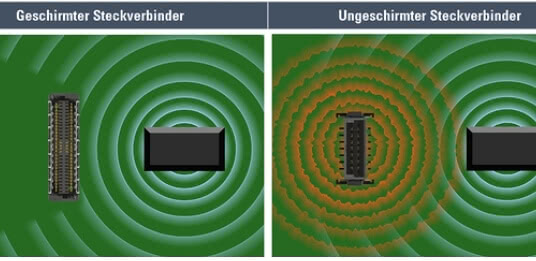

Ju tätare installationerna blir, desto större blir risken för ömsesidig elektromagnetisk påverkan. För att förhindra detta används skärmade kontaktdon som ger bättre elektromagnetisk kompatibilitet (EMC). EMC är avgörande för att elektriska komponenter och applikationer ska fungera utan störningar.
Våra Zero8-kort-till-kort-kontakter kännetecknas av dubbelsidig skärmning, vilket säkerställer optimala EMC-värden. Detta garanterar en störningsfri dataöverföring i praktiskt taget alla miljöer. Det använda skärmningsmaterialet är särskilt lämpligt för komponenter med höga krav på elektromagnetisk kompatibilitet. På så sätt garanteras en kopplingsinduktans på maximalt 10 picohenry. Detta gör kretskortskontakterna i Zero8-serien till det perfekta valet för tillämpningar inom Industri 4.0 och Internet of Things.

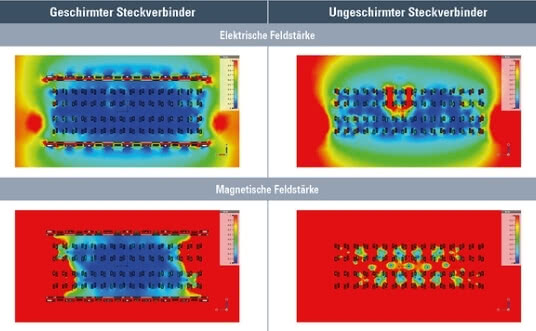

Det omfattande skärmningskonceptet leder på ett tillförlitligt sätt störströmmar mot jordanslutningen genom de flera kontakterna på båda kretskorten. Effekterna av den elektriska och magnetiska fältstyrkan på kretskortets kontaktdon kan tydligt simuleras med hjälp av kopplingsinduktansen. I det omvända fallet, där kontaktdonet skulle kunna fungera som störningskälla, skyddas närliggande komponenter och delar effektivt.
Vi tillverkar skräddarsydda, individuellt anpassade kontaktdon för just er tillämpning.

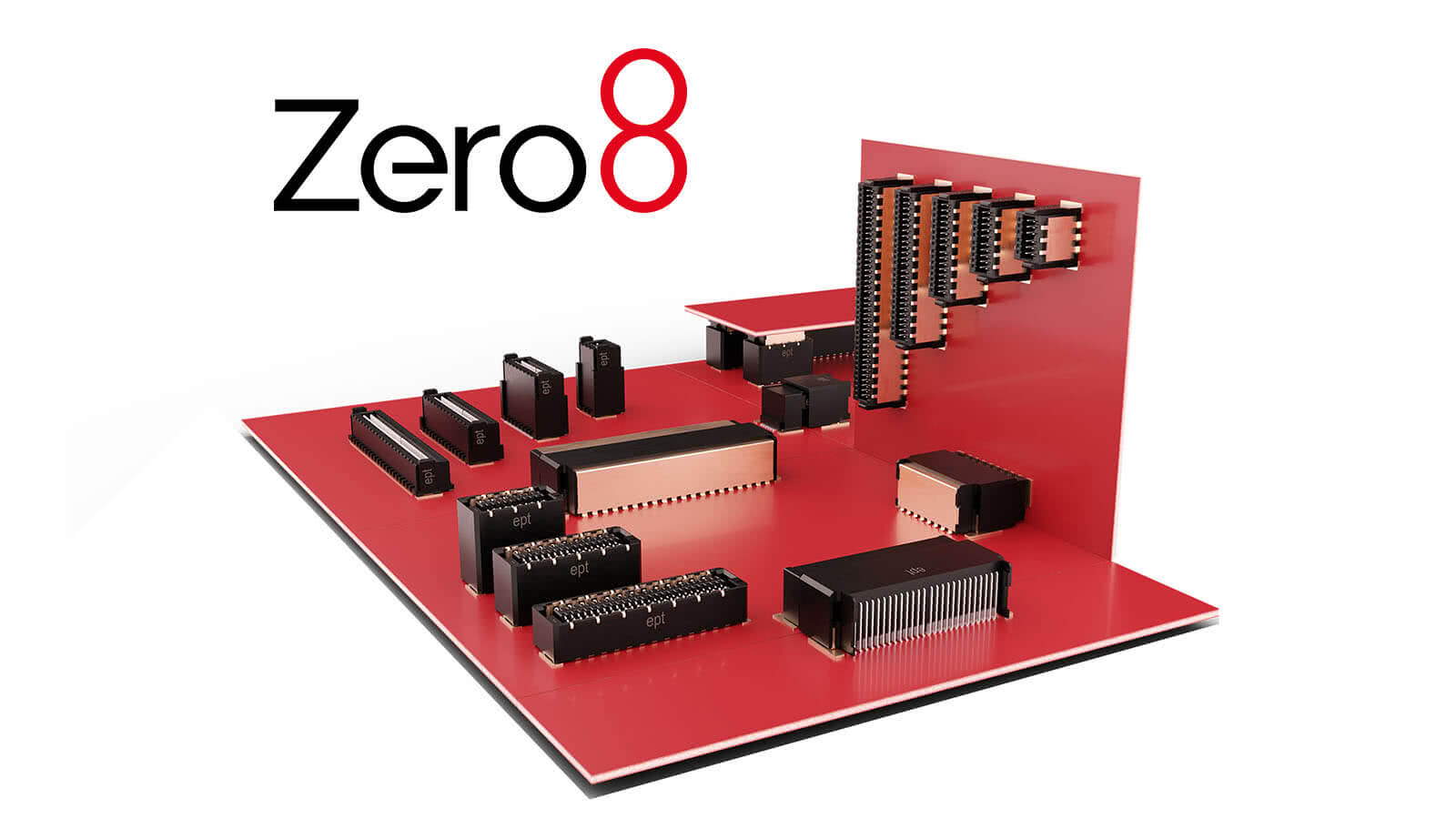

Zero8 SMT-kretskortskontakter för industriella tillämpningar
Letar du efter en SMT-kontakt med skärmning som är robust och har säkra kontakter? Helst en som dessutom är skalbar efter dina specifika behov?
Vår produktfamilj Zero8-kretskortskontakter med 0,8 mm delning har utvecklats för krävande industriapplikationer och erbjuder högsta skalbarhet.
Anpassa SMT-kontaktens utformning, polantal och stapelhöjd fritt efter dina individuella krav. Våra kretskortskontakter garanterar en dataöverföringshastighet på 16 Gbit/s. Kretskortanslutningen kan realiseras i parallell, vinkelrät eller horisontell form. Vi erbjuder uttag och kontakter i utförandena low-, mid- och high-profile samt vinklade, och kontakten finns dessutom även i utförandet x-high-profile.

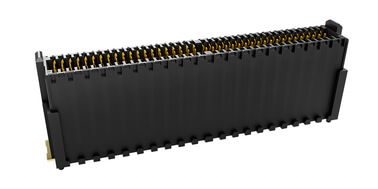

Tack vare de olika höjderna kan du med Zero8-kort-till-kort-kontakter uppnå kretskortsavstånd på 6,00 till 21,00 mm. ept-kontakterna finns i utföranden med 12 till 80 poler. Men det är inte allt: även när det gäller skärmning har du valmöjligheter! Ska båda sidorna av kontaktparet vara skärmade eller oskärmade? Eller bara ena sidan? Valet är ditt. Alla Zero8-kontakter är i alla fall kompatibla med varandra och kan kombineras fritt, oavsett om du väljer oskärmade eller skärmade kontaktdon.
FAQ: Frågor och svar om Zero8 SMT-kretskortskontakter
Hur kan Zero8:s SMT-kretskortskontakter monteras?På vilka sätt kan kretskort kopplas samman med Zero8 SMT-kontakter?Vilka strömtyper kan överföras med Zero8-kontakterna?Vad utmärker det nya anslutningskonceptet?Vad står ScaleX-tekniken för?För vilka dataöverföringshastigheter är Zero8 SMT-kontakterna lämpliga?För vilka tillämpningar är den skärmade varianten lämplig?Kompenserar Zero8:s anslutningskoncept för toleranser i min applikation?
Hur kan Zero8:s SMT-kretskortskontakter monteras?
Zero8-kontaktsystemet tillverkas med ytmonteringsteknik (SMT) och löds därmed direkt på kretskort. Kontakterna levereras normalt i band-och-rulle-förpackning, vilket möjliggör helautomatisk hantering med pick-and-place-maskiner. Positioneringsstift på undersidan av Zero8-kontakterna garanterar en exakt positionering på kretskortet. ept garanterar dessutom en koplanaritet hos kontakterna på max. 0,1 mm för att säkerställa en processsäker lödning vid bearbetningen.
På vilka sätt kan kretskort kopplas samman med Zero8 SMT-kontakter?
De olika utformningarna i Zero8-kontaktfamiljen möjliggör anslutning av kretskort i parallellkonfiguration med stapelhöjder mellan 6 och 21 mm samt i horisontell eller vinkelrät konfiguration.
Vilka strömtyper kan överföras med Zero8-kontakterna?
Tack vare den högkvalitativa kopparlegeringen med utmärkta ledningsförmågor är det möjligt att uppnå upp till 1,7 A vid en omgivningstemperatur på 20 °C för en 50-polig kontakt. Dessa värden uppnås vanligtvis för kontakter med ett rastermått på minst 1,27 mm.
Vad utmärker det nya anslutningskonceptet?
Varje kontaktpar (kontakt eller uttag) innehåller både en knivkontakt och en fjäderkontakt. Denna dubbla kontakt säkerställer en säker och gastät anslutning i industriella miljöer och är motståndskraftig mot yttre påverkan såsom stötar, vibrationer, temperaturväxlingar, skadliga gaser etc. Tack vare kontakten på den homogena valsade ytan med högkvalitativa ytbehandlingar garanteras minst 500 anslutningscykler och slitage på ytan vid mikrorörelser minskas.
Vad står ScaleX-tekniken för?
Teknikvarumärket ScaleX beskriver kontaktsystemets skalbarhet i tillämpningen och fördelarna med kontakttekniken:
Pålitliga mekaniska och elektriska anslutningar tack vare ett dubbelsidigt kontaktsystem
Flexibel enhetsdesign: olika polantal, utföranden och stapelhöjder med hög säkerhet mot felaktig anslutning
Variabilitet: Board-to-board-kontaktdon i skärmade och oskärmade utföranden
Robusthet: anslutningsteknik för hög toleransutjämning och skydd av kontakterna
Datahastigheter upp till 16 Gbit/s: valfritt med slutet skärmkoncept för högt EMC-skydd
För vilka dataöverföringshastigheter är Zero8 SMT-kontakterna lämpliga?
Simuleringar med Zero8-kontaktsystemet vid 16 Gbit/s uppvisar en utmärkt signalintegritet. S-parametrarna kan tillhandahållas för era applikationssimuleringar. Kontakta oss gärna på sales@ept.de
För vilka tillämpningar är den skärmade varianten lämplig?
Skärmkonceptet garanterar optimal elektromagnetisk kompatibilitet (EMC) vid industriell användning och lämpar sig för alla enheter med intern höghastighetsöverföring som klassificeras som störningskälla och/eller störningsmottagare: frekvensomriktare, nätaggregat, UPS-anläggningar, elektriska drivsystem, kopplingsutrustning, styrsystem, IO-system, medicinsk utrustning, mätteknik, kommunikationsanläggningar, nätverksteknik, sensorer, videoöverföringsutrustning.
Kompenserar Zero8:s anslutningskoncept för toleranser i min applikation?

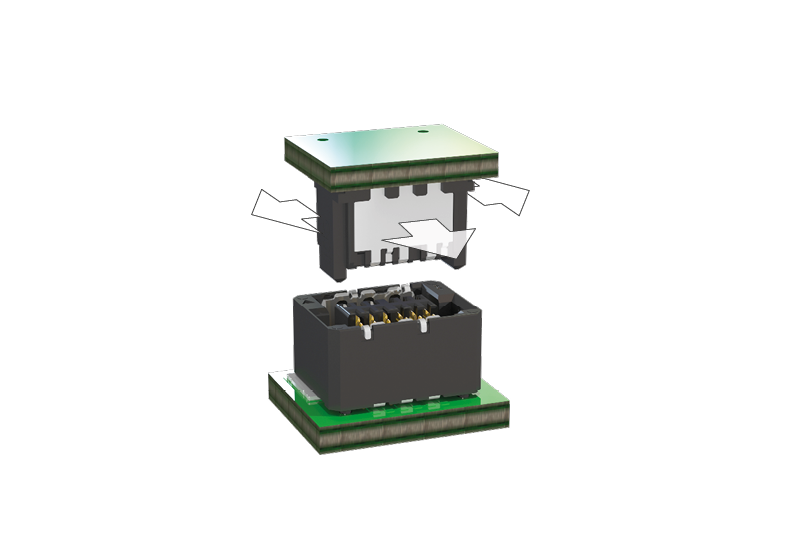

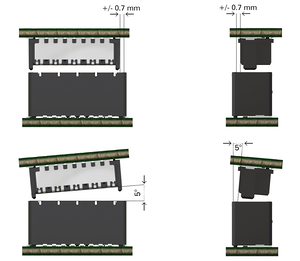

Det nyutvecklade anslutningskonceptet garanterar en hög toleransutjämning under installationen (vinkelförskjutning upp till 5°, centrumförskjutning på ± 0,7 mm) och kompenserar även i monterat tillstånd för enhetens toleranser på ± 0,4 mm i x- och y-riktningen samt 1,5 mm i z-riktningen.
