VarPol: Översikt

Fakta i korthet Tillämpningar VarPol-produkter Funktioner Stapling med VarPol Tillgänglighet VANLIGA FRÅGOR

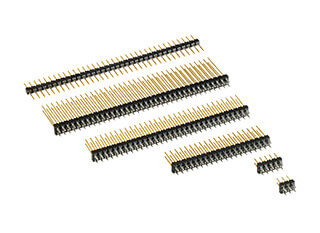

VarPol stift- och hylslist

VarPol-stift- och fjäderlistor från ept erbjuder en mängd olika möjligheter att koppla samman kretskort. 1-radiga eller 2-radiga, varierande antal kontakter, olika anslutningslängder, raka eller vinklade – valet är ditt! Dessutom kan listorna kopplas ihop sömlöst.
Den beprövade Tcom press®-presszonen ger dig dessutom möjlighet att eliminera lödprocessen och därmed avsevärt öka kontaktsäkerheten.

Funktioner

Stort urval av kontakt- respektive anslutningslängder
Urval av kvalitetsklasser: 50 och 250 anslutningscykler
Listerna kan kopplas ihop
med varandra Enkel och kostnadseffektiv montering
Presszon i Tcom press®

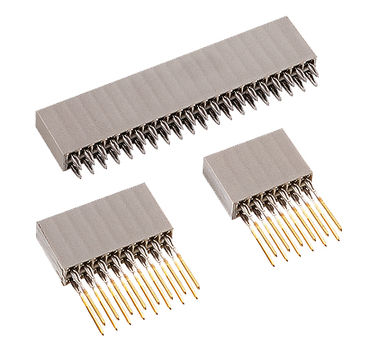

VarPolfeder, även i lödutförande
Vinklade och raka, 1-radiga och 2-radiga

Tillämpningar

Avstånd mellan kretskort på 11,45 mm till 35,45 mm – lödningen
elimineras genom pressmontering

VarPol: Översikt

Fakta i korthet Tillämpningar VarPol-produkter Funktioner Stapling med VarPol Tillgänglighet VANLIGA FRÅGOR

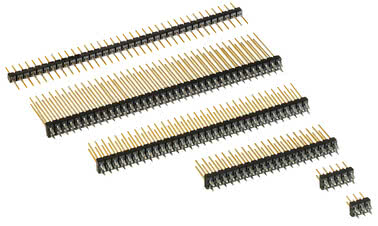

Rak stiftlist

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn006-b1

Längd på stickkontakten (Y) = 16,6 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn006-b1 - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	23,05 mm – 27,05 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn009-b1

Längd på stickkontakten (Y) = 6,7 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn009-b1 - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	13,95 mm – 17,15 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn010-b1

Längd på stickkontakten (Y) = 5,2 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn010-b1 - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	13,95 mm – 15,65 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn011-b1

Längd på stickkontakten (Y) = 8,0 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn011-b1 - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	14,45 mm – 18,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn012-b1

Längd på stickkontakten (Y) = 10,2 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn012-b1 - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	16,65 mm – 20,65 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn013-b1

Längd på stickkontakten (Y) = 13,0 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn013-b1 - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	19,45 mm – 23,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn018-b1

Längd på stickkontakten (Y) = 17,5 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn018-b1 - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	23,95 mm – 27,95 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn019-b1

Längd på stickkontakten (Y) = 25,0 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn019-b1 - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	31,45 mm – 35,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn020-ba

Längd på stickkontakten (Y) = 5,2 mm, Press-fit-teknik, Anslutningslängd 6,5 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn020-ba - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	6,5 mm
Avstånd mellan kretskort	11,45 mm – 13 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn021-ba

Längd på stickkontakten (Y) = 8,0 mm, Press-fit-teknik, Anslutningslängd 6,5 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn021-ba - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	6,5 mm
Avstånd mellan kretskort	14,45 mm – 18,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn022-ba

Längd på stickkontakten (Y) = 10,2 mm, Press-fit-teknik, Anslutningslängd 6,5 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn022-ba - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	6,5 mm
Avstånd mellan kretskort	16,65 mm – 20,65 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn023-ba

Längd på stickkontakten (Y) = 13,0 mm, Press-fit-teknik, Anslutningslängd 6,5 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn023-ba - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	6,5 mm
Avstånd mellan kretskort	19,45 mm – 23,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn026-b1

Längd på stickkontakten (Y) = 15,7 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn026-b1 - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	22,15 mm – 26,15 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn029-ba

Längd på stickkontakten (Y) = 25,0 mm, Press-fit-teknik, Anslutningslängd 6,5 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn029-ba - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	6,5 mm
Avstånd mellan kretskort	31,45 mm – 35,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn039-ba

Längd på stickkontakten (Y) = 6,7 mm, Press-fit-teknik, Anslutningslängd 6,5 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn039-ba - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	6,5 mm
Avstånd mellan kretskort	13,95 mm – 17,15 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn050-ba

Längd på stickkontakten (Y) = 5,2 mm, Press-fit-teknik, Anslutningslängd 11 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn050-ba - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	11 mm
Avstånd mellan kretskort	13,95 mm – 15,65 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn051-ba

Längd på stickkontakten (Y) = 8,0 mm, Press-fit-teknik, Anslutningslängd 11 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn051-ba - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	11 mm
Avstånd mellan kretskort	14,45 mm – 18,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn053-ba

Längd på stickkontakten (Y) = 13,0 mm, Press-fit-teknik, Anslutningslängd 11 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 1-radig Artikel nr. 971-nn053-ba - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	11 mm
Avstånd mellan kretskort	19,45 mm – 23,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn006-b1

Längd på stickkontakten (Y) = 16,6 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn006-b1 - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	23,05 mm – 27,05 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn009-b1

Längd på stickkontakten (Y) = 6,7 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn009-b1 - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	13,95 mm – 17,15 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn010-b1

Längd på stickkontakten (Y) = 5,2 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn010-b1 - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	13,95 mm – 15,65 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn011-b1

Längd på stickkontakten (Y) = 8,0 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn011-b1 - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	14,45 mm – 18,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn012-b1

Längd på stickkontakten (Y) = 10,2 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn012-b1 - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	16,65 mm – 20,65 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn013-b1

Längd på stickkontakten (Y) = 13,0 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn013-b1 - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	19,45 mm – 23,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn018-b1

Längd på stickkontakten (Y) = 17,5 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn018-b1 - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	23,95 mm – 27,95 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn019-b1

Längd på stickkontakten (Y) = 25,0 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn019-b1 - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	31,45 mm – 35,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn020-ba

Längd på stickkontakten (Y) = 5,2 mm, Press-fit-teknik, Anslutningslängd 6,5 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn020-ba - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	6,5 mm
Avstånd mellan kretskort	11,45 mm – 13 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn021-ba

Längd på stickkontakten (Y) = 8,0 mm, Press-fit-teknik, Anslutningslängd 6,5 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn021-ba - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	6,5 mm
Avstånd mellan kretskort	14,45 mm – 18,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn022-ba

Längd på stickkontakten (Y) = 10,2 mm, Press-fit-teknik, Anslutningslängd 6,5 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn022-ba - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	6,5 mm
Avstånd mellan kretskort	16,65 mm – 20,65 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn023-ba

Längd på stickkontakten (Y) = 13,0 mm, Press-fit-teknik, Anslutningslängd 6,5 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn023-ba - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	6,5 mm
Avstånd mellan kretskort	19,45 mm – 23,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn026-b1

Längd på stickkontakten (Y) = 15,7 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn026-b1 - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	22,15 mm – 26,15 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn029-ba

Längd på stickkontakten (Y) = 25,0 mm, Press-fit-teknik, Anslutningslängd 6,5 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn029-ba - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	6,5 mm
Avstånd mellan kretskort	31,45 mm – 35,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn039-ba

Längd på stickkontakten (Y) = 6,7 mm, Press-fit-teknik, Anslutningslängd 6,5 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn039-ba - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	6,5 mm
Avstånd mellan kretskort	13,95 mm – 17,15 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn050-ba

Längd på stickkontakten (Y) = 5,2 mm, Press-fit-teknik, Anslutningslängd 11 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn050-ba - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	11 mm
Avstånd mellan kretskort	13,95 mm – 15,65 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn051-ba

Längd på stickkontakten (Y) = 8,0 mm, Press-fit-teknik, Anslutningslängd 11 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn051-ba - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	11 mm
Avstånd mellan kretskort	14,45 mm – 18,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn053-ba

Längd på stickkontakten (Y) = 13,0 mm, Press-fit-teknik, Anslutningslängd 11 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, b i artikelnumret anger kvalitetsklassen för stickkontaktsidan; a anger kvalitetsklassen för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn053-ba - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	11 mm
Avstånd mellan kretskort	19,45 mm – 23,45 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn090-9a

Längd på stickkontakten (Y) = 0,0 mm, Press-fit-teknik, Anslutningslängd 6,5 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, a anger kvalitetsnivån för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn090-9a - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	6,5 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn091-9a

Längd på stickkontakten (Y) = 0,0 mm, Press-fit-teknik, Anslutningslängd 9 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig, a anger kvalitetsnivån för anslutningssidan

Parallell

Press-fit-teknik

Visa mer produktinformation

VarPol rak kontaktlist, 2-radig Artikel nr. 972-nn091-9a - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	9 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Fjäderlister

VarPol-kontaktlist, 1-radig Artikel nr. 961-40nn2-03

Kvalitetsnivå 3, Lödteknik, Anslutningslängd 3,4 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig

Parallell

Rätvinklig

Lödd genomgående hålplätering

Visa mer produktinformation

VarPol-kontaktlist, 1-radig Artikel nr. 961-40nn2-03 - Tekniska data

Grunderna

Kvalitetsnivå	3
Antal kontakter	2–36
Anslutningsteknik	Lödteknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 1-radig Artikel nr. 961-40nn2-12

Kvalitetsnivå 3, Lödteknik, Anslutningslängd 12,2 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig

Parallell

Rätvinklig

Lödd genomgående hålplätering

Visa mer produktinformation

VarPol-kontaktlist, 1-radig Artikel nr. 961-40nn2-12 - Tekniska data

Grunderna

Kvalitetsnivå	3
Antal kontakter	2–36
Anslutningsteknik	Lödteknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 1-radig Artikel nr. 961-40nn6-03

Kvalitetsnivå 2, Lödteknik, Anslutningslängd 3,4 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig

Parallell

Rätvinklig

Lödd genomgående hålplätering

Visa mer produktinformation

VarPol-kontaktlist, 1-radig Artikel nr. 961-40nn6-03 - Tekniska data

Grunderna

Kvalitetsnivå	2
Antal kontakter	2–36
Anslutningsteknik	Lödteknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 1-radig Artikel nr. 961-40nn6-12

Kvalitetsnivå 2, Lödteknik, Anslutningslängd 12,2 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig

Parallell

Rätvinklig

Lödd genomgående hålplätering

Visa mer produktinformation

VarPol-kontaktlist, 1-radig Artikel nr. 961-40nn6-12 - Tekniska data

Grunderna

Kvalitetsnivå	2
Antal kontakter	2–36
Anslutningsteknik	Lödteknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn2-03

Kvalitetsnivå 3, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn2-03 - Tekniska data

Grunderna

Kvalitetsnivå	3
Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn2-07

Kvalitetsnivå 3, Press-fit-teknik, Anslutningslängd 8,05 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn2-07 - Tekniska data

Grunderna

Kvalitetsnivå	3
Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	8,05 mm
Avstånd mellan kretskort	11,45 mm – 14,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn2-12

Kvalitetsnivå 3, Press-fit-teknik, Anslutningslängd 12,2 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn2-12 - Tekniska data

Grunderna

Kvalitetsnivå	3
Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	12,2 mm
Avstånd mellan kretskort	14,55 mm – 18,55 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn2-17

Kvalitetsnivå 3, Press-fit-teknik, Anslutningslängd 17 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn2-17 - Tekniska data

Grunderna

Kvalitetsnivå	3
Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	17 mm
Avstånd mellan kretskort	19,35 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn6-03

Kvalitetsnivå 2, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn6-03 - Tekniska data

Grunderna

Kvalitetsnivå	2
Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn6-07

Kvalitetsnivå 2, Press-fit-teknik, Anslutningslängd 8,05 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn6-07 - Tekniska data

Grunderna

Kvalitetsnivå	2
Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	8,05 mm
Avstånd mellan kretskort	11,45 mm – 14,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn6-12

Kvalitetsnivå 2, Press-fit-teknik, Anslutningslängd 12,2 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn6-12 - Tekniska data

Grunderna

Kvalitetsnivå	2
Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	12,2 mm
Avstånd mellan kretskort	14,55 mm – 18,55 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn6-17

Kvalitetsnivå 2, Press-fit-teknik, Anslutningslängd 17 mm, Antal poler 2–36 (antal poler per rad motsvarar nn i artikelnumret), 1-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 1-radig Artikel nr. 961-60nn6-17 - Tekniska data

Grunderna

Kvalitetsnivå	2
Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	17 mm
Avstånd mellan kretskort	19,35 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 2-radig Artikel nr. 962-40nn2-03

Kvalitetsnivå 3, Lödteknik, Anslutningslängd 3,4 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig

Parallell

Rätvinklig

Lödd genomgående hålplätering

Visa mer produktinformation

VarPol-kontaktlist, 2-radig Artikel nr. 962-40nn2-03 - Tekniska data

Grunderna

Kvalitetsnivå	3
Antal kontakter	2–108
Anslutningsteknik	Lödteknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 2-radig Artikel nr. 962-40nn2-12

Kvalitetsnivå 3, Lödteknik, Anslutningslängd 12,2 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig

Parallell

Rätvinklig

Lödd genomgående hålplätering

Visa mer produktinformation

VarPol-kontaktlist, 2-radig Artikel nr. 962-40nn2-12 - Tekniska data

Grunderna

Kvalitetsnivå	3
Antal kontakter	2–108
Anslutningsteknik	Lödteknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 2-radig Artikel nr. 962-40nn6-03

Kvalitetsnivå 2, Lödteknik, Anslutningslängd 3,4 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig

Parallell

Rätvinklig

Lödd genomgående hålplätering

Visa mer produktinformation

VarPol-kontaktlist, 2-radig Artikel nr. 962-40nn6-03 - Tekniska data

Grunderna

Kvalitetsnivå	2
Antal kontakter	2–108
Anslutningsteknik	Lödteknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 2-radig Artikel nr. 962-40nn6-12

Kvalitetsnivå 2, Lödteknik, Anslutningslängd 12,2 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig

Parallell

Rätvinklig

Lödd genomgående hålplätering

Visa mer produktinformation

VarPol-kontaktlist, 2-radig Artikel nr. 962-40nn6-12 - Tekniska data

Grunderna

Kvalitetsnivå	2
Antal kontakter	2–108
Anslutningsteknik	Lödteknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn2-03

Kvalitetsnivå 3, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn2-03 - Tekniska data

Grunderna

Kvalitetsnivå	3
Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn2-07

Kvalitetsnivå 3, Press-fit-teknik, Anslutningslängd 8,05 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn2-07 - Tekniska data

Grunderna

Kvalitetsnivå	3
Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	8,05 mm
Avstånd mellan kretskort	11,45 mm – 14,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn2-12

Kvalitetsnivå 3, Press-fit-teknik, Anslutningslängd 12,2 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn2-12 - Tekniska data

Grunderna

Kvalitetsnivå	3
Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	12,2 mm
Avstånd mellan kretskort	14,55 mm – 18,55 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn2-17

Kvalitetsnivå 3, Press-fit-teknik, Anslutningslängd 17 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn2-17 - Tekniska data

Grunderna

Kvalitetsnivå	3
Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	17 mm
Avstånd mellan kretskort	19,35 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn6-03

Kvalitetsnivå 2, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn6-03 - Tekniska data

Grunderna

Kvalitetsnivå	2
Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Avstånd mellan kretskort	11,45 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn6-07

Kvalitetsnivå 2, Press-fit-teknik, Anslutningslängd 8,05 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn6-07 - Tekniska data

Grunderna

Kvalitetsnivå	2
Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	8,05 mm
Avstånd mellan kretskort	11,45 mm – 14,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn6-12

Kvalitetsnivå 2, Press-fit-teknik, Anslutningslängd 12,2 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn6-12 - Tekniska data

Grunderna

Kvalitetsnivå	2
Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	12,2 mm
Avstånd mellan kretskort	14,55 mm – 18,55 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn6-17

Kvalitetsnivå 2, Press-fit-teknik, Anslutningslängd 17 mm, Antal poler 2–108 (antal poler/rad motsvarar nn i artikelnumret), 2-radig

Parallell

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 2-radig Artikel nr. 962-60nn6-17 - Tekniska data

Grunderna

Kvalitetsnivå	2
Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	17 mm
Avstånd mellan kretskort	19,35 mm – 23,35 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

90°-kontaktlist

VarPol-stiftlist, 1-radig Artikel nr. 981-nn010-b1

Längd på stickkontakten (Y) = 2,8 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler: 2–36, 1-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-stiftlist, 1-radig Artikel nr. 981-nn010-b1 - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-stiftlist, 1-radig Artikel nr. 981-nn011-b1

Längd på stickkontakten (Y) = 5,6 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler: 2–36, 1-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-stiftlist, 1-radig Artikel nr. 981-nn011-b1 - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-stiftlist, 1-radig Artikel nr. 981-nn012-b1

Längd på stickkontakten (Y) = 7,8 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler: 2–36, 1-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-stiftlist, 1-radig Artikel nr. 981-nn012-b1 - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-stiftlist, 1-radig Artikel nr. 981-nn013-b1

Längd på stickkontakten (Y) = 10,6 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler: 2–36, 1-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-stiftlist, 1-radig Artikel nr. 981-nn013-b1 - Tekniska data

Grunderna

Antal kontakter	2–36
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 2-radig Artikel nr. 982-nn010-b1

Längd på stickkontakten (Y) = 2,8 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–108, 2-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 2-radig Artikel nr. 982-nn010-b1 - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

VarPol-kontaktlist, 2-radig Artikel nr. 982-nn011-b1

Längd på stickkontakten (Y) = 5,6 mm, Press-fit-teknik, Anslutningslängd 3,4 mm, Antal poler 2–108, 2-radig, b i artikelnumret anger kvalitetsklassen för kontaktsidan

Rätvinklig

Press-fit-teknik

Visa mer produktinformation

VarPol-kontaktlist, 2-radig Artikel nr. 982-nn011-b1 - Tekniska data

Grunderna

Antal kontakter	2–108
Anslutningsteknik	Press-fit-teknik
Anslutningslängd	3,4 mm
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0
Kontaktmaterial	Kopparlegering

Mekanisk

Dimension på rutnätet	2,54 mm
Instickskraft per kontakt	max. 0,9 N
Dragkraft per kontakt	min 0,6 N

Elektrisk

Driftström	max. 1,9 A
Driftspänning	150 V
Kontaktmotstånd	< 20 mΩ
Luft- och krypavstånd	1,2 mm
Isolationsmotstånd	>10⁶ MΩ

Godkännanden / Överensstämmelse

UL-fil	E130314
Miljö	Uppfyller RoHS-kraven

Tillbehör

VarPol:s ledningsgrupp Artikel nr. 962-17nn2/1

för polantal 2–108, Styrdelar för Varpol-fjäderlister

Visa mer produktinformation

VarPol:s ledningsgrupp Artikel nr. 962-17nn2/1 - Tekniska data

Grunderna

Antal kontakter	20
Driftstemperatur	-55 °C till +125 °C

Material

Isolerande kropp	PBT glasfiberförstärkt, UL 94 V-0

Mekanisk

Dimension på rutnätet	2,54 mm

Godkännanden / Överensstämmelse

Miljö	Uppfyller RoHS-kraven

Annat antal stolpar? Andra staplingshöjder? Alternativa kontaktbeläggningar? Kundanpassade varianter? Eftersläpande kontakter?

Begär kundanpassade kontaktdon

" Inte rätt för dig? Begär en skräddarsydd kontakt nu!

Username:

Tack så mycket! Vi kommer att granska era önskemål och återkomma till er.

Om ni har några frågor står vi alltid till ert förfogande via e-post eller telefon.

Ingen passande produkt hittades – Begär information om produkten nu:

Fält markerade med * är obligatoriska.

Företag *

Hälsning

Förnamn *

Namn *

Gata *

POSTCODE *

Plats *

Land *

e-post *

Telefon *

Produktkrav *

Du kan läsa vår integritetspolicy här.

Funktioner

VarPol-stift- och fjäderlistar erbjuder en mängd olika möjligheter: de finns i en- eller tvåradiga utföranden samt med varierande antal poler från 2 till 108 kontakter. Alla listars konstruktion är dessutom optimerad så att de kan kopplas ihop sömlöst. Många olika anslutningslängder upp till 25 mm möjliggör stapling av kretskort med avstånd mellan kretskorten på 11,45 mm till 35,45 mm. Stiftlistarna finns dessutom i 90°-vinkel, vilket gör att både parallella och vinkelräta anslutningar är möjliga. Dessutom kan du för alla VarPol-produkter välja mellan två kvalitetsnivåer som garanterar en livslängd på antingen 50 eller 250 anslutningscykler.

VarPol Anwendung gerade — Användning rakt

VarPol Anwendung gewinkelt — Vinklad anslutning

VarPol Federleiste — VarPol-kontaktlist
Översikt över detaljerna

VarPol Stiftleiste — VarPol-kontaktlist
Översikt över detaljerna

Anslutningskontakter
från 5,2 mm till 25 mm

En ytterligare fördel är den enkla och kostnadseffektiva bearbetningen med pressmontering. Stift- och fjäderlistarna är utrustade med den beprövade Tcom press®-presszonen och kan därmed pressmonteras utan lödning. Pressmonteringen skapar en gastät och vibrationsbeständig anslutning, vilket gör VarPol-produkterna till den optimala kretskortskontakten för tillförlitliga mekaniska och elektriska anslutningar även i tuffa miljöer. ept erbjuder passande bearbetningsverktyg för stift- och fjäderlistarna, vilket gör pressningen mycket enkel och processsäker. Vid större avstånd mellan kretskorten stöder ytterligare styrkroppar kontaktledningen och fungerar som optimal stabilisering av pressstiftlistarna.

Stapling med VarPol

Med VarPol-stift- och hylslistor i pressmonteringsteknik kan kretskort kopplas ihop parallellt på ett mycket flexibelt sätt:

Kortavstånd från 11,45 mm till 35,45 mm tack vare olika anslutningslängder på den
1- eller 2-radiga stiftlisten
Antalet kontakter kan väljas fritt (öppet uppåt, eftersom kontaktdonen kan radas upp efter varandra utan att rasteravståndet går förlorat)
Övergångszon möjlig
Stiftlist i löd- eller pressmonteringsteknik

Anslutningen mellan kontaktdonet och kretskortet med hjälp av pressteknik möjliggör en extremt robust och hållbar förbindelse. Högkvalitativa pressförbindelser, såsom med Tcom press® från ept, har visat sig ge bättre kontaktsäkerhet än lödförbindelser. Den kallsvetsning som uppstår mellan kontakten och kretskortshålet vid pressningen är mekaniskt mycket stabil och elektriskt högkvalitativ. Bearbetningen med lämpliga bearbetningsverktyg som erbjuds av ept är mycket enkel och processsäker.

Dessutom är det möjligt att stapla flera kretskort ovanpå varandra genom att använda stiftlister med motsvarande anslutningskontakter. Här kan kretskortsavstånd på 11,45 mm till 19,35 mm realiseras. Användningen av en styrkropp på undersidan av det övre kretskortet stödjer dessutom en stabil kontaktledning och förhindrar därmed felanslutningar.

Förutom parallellanslutning av kretskort erbjuder vinklade stiftlister möjligheten att realisera rätvinkliga anslutningar – och detta med samma variabilitet och tillförlitlighet.

System: VarPol-kontaktlist / VarPol-stiftlist

972-nn00-yx | 5,2/6,5 mm
Skillnad max. 1,55

972-nn009-yx | 6,7 mm
Skillnad max. 3,2
(använd helst 972-nn010-yx)

972-nn012-yx | 10,2 mm
Skillnad max. 4,0

972-nn013-yx | 13,0 mm
Skillnad max. 4,0

972-nn018-yx | 17,5 mm
Skillnad max. 4,0

972-nn019-yx | 25,0 mm
Skillnad max. 4,0

System: VarPol-kontaktlist / VarPol-kontaktlist med långa anslutningar

962-6xxxx-12| 12,2 mm
Skillnad max. 1,7
PC/104

Tillgänglighet

"ept garanterar sina kunder kontinuerlig tillgång till VarPol-stift- och fjäderlister med 2,54 mm-raster. Hårdvaruutvecklare inom alla branscher har i åratal förlitat sig på dessa lister, som gör det möjligt att på ett tillförlitligt och mycket flexibelt sätt ansluta kretskort eller koppla kablar till kretskortet."

FAQ: Frågor och svar om VarPol-stift- och hylslister

Kan man med hjälp av VarPol-stift- och fjäderlister skapa individuella avstånd mellan kretskort? Finns det styrkroppar för VarPol-stift- och fjäderlister?Kan VarPol-stift- och fjäderlister från ept kopplas ihop?

Kan man med hjälp av VarPol-stift- och fjäderlister skapa individuella avstånd mellan kretskort?

Med VarPol-stift- och fjäderlister kan man uppnå kretskortsavstånd på mellan 11,45 mm och 35,45 mm.

Finns det styrkroppar för VarPol-stift- och fjäderlister?

VarPol-styrdon finns som tillbehör för polantal 2–104.

Kan VarPol-stift- och fjäderlister från ept kopplas ihop?

ept kan garantera sömlös sammanfogning av VarPol-listerna.
