One27 kabelkonfektion, variant 440 Artikel nr. 404-61NN-LLL-440-1
Bild liknande
Kabel-till-kort
Hög densitet
- Polantal 12 till 80
- Kontaktöverlappning 1,5 mm
- AWG 30/7-rasterad plattkabel, 0,635 mm, med valfri kabellängd från 30 till 999 mm
- Konfektion med IDC-teknik (IDC)
- Kabeltyp PVC: -30 °C till +105 °C (i vila)
- färgad ledning på A1
Tekniska data
Grunderna
| Antal kontakter | 12–80 |
|---|---|
| Anslutningsteknik | SMT |
| Driftstemperatur | -30 °C till +105 °C |
Material
| Isolerande kropp | LCP, UL 94 V-0 |
|---|---|
| CTI-värde IEC 60112 | 175 |
| Kontaktmaterial | Kopparlegering |
| Kontaktbeläggning | Au över PdNi över Ni |
| Anslutningsområde | Sn över Ni |
Mekanisk
| Dimension på rutnätet | 1,27 mm |
|---|---|
| Instickskraft per kontakt | ≤ 0,5 N |
| Dragkraft per kontakt | ≥ 0,1 N |
| Livslängd IEC 60512-9-1 | Kvalitetsklass 1: 500 anslutningscykler |
| Överdriven säkerhet | 0,9 mm |
| Kontakt överlappning | 1,5 mm |
| Centrumförskjutning | ± 0,7 mm |
| Axiell förskjutning i monterat läge (x/y) | ± 0,4 mm |
| Vinkelförskjutning längsgående axel | ± 4° |
| Vinkelförskjutning tvärgående axel | ± 2° |
Elektrisk
| Driftström | 1,2 A vid 25 °C |
|---|---|
| Luft- och krypavstånd | min. 0,4 mm |
Godkännanden / Överensstämmelse
| UL-fil | E130314 |
|---|---|
| Miljö | Uppfyller RoHS-kraven |
Modifieringar
På begäran kan vi också förse dig med
- andra storlekar
Förpackning
ESD-påsar
10

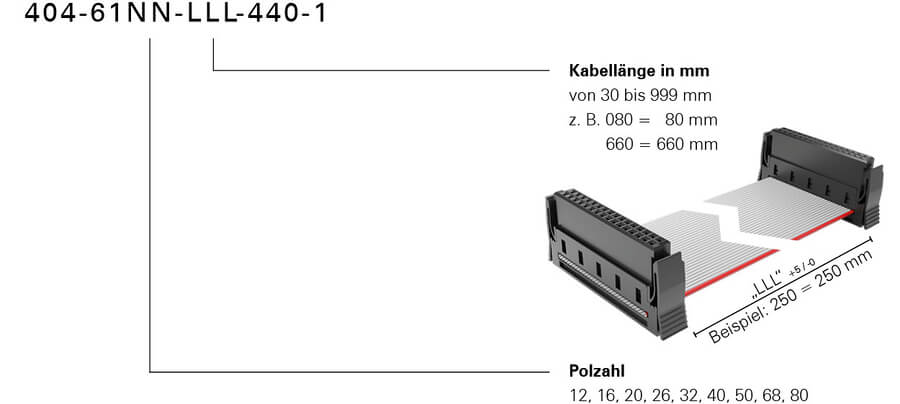

Beställningskod
