Kort-till-kort-kontakt: Från robust till höghastighets
Innehåll

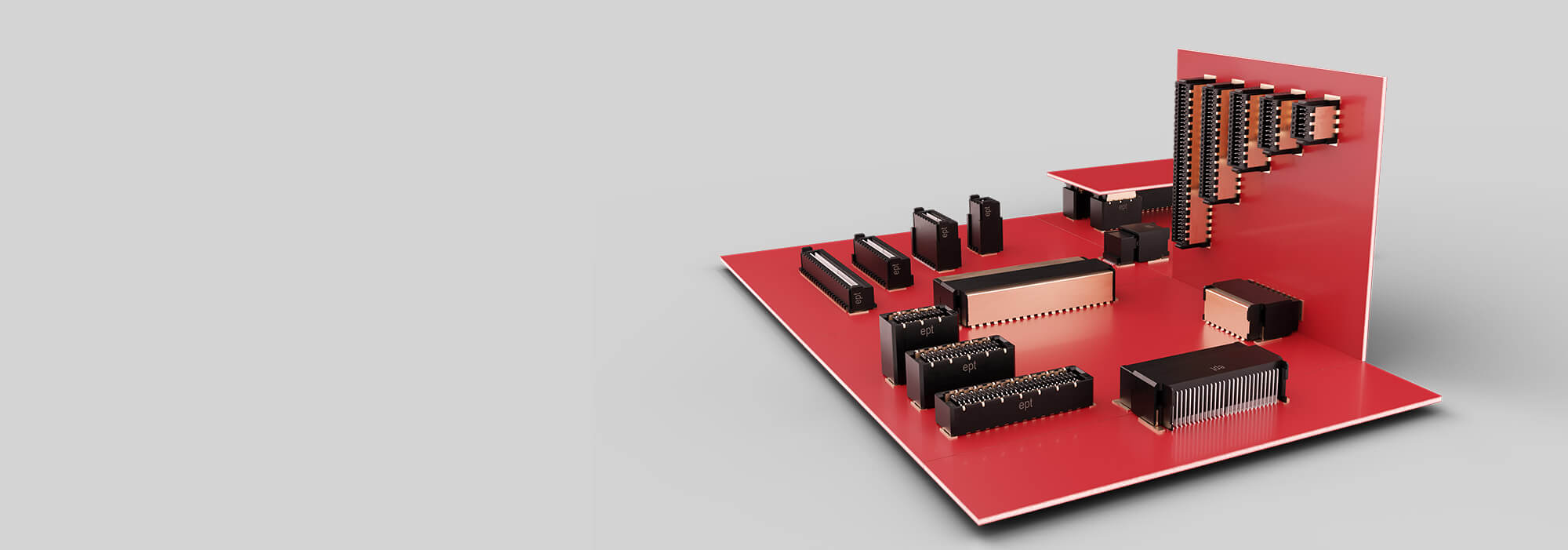

Rätt board-to-board-anslutning för varje tillämpning
Räcker inte längre din lösning med ett enda kretskort? Med våra Board-to-Board-kontaktdon får du friheten att utöka dina lösningar med ett enda kretskort. Vi erbjuder den rätta Board-to-Board-anslutningen för just din tillämpning. Det breda användningsområdet sträcker sig från robusta kretskortskontaktdon för slagborrmaskiner till höghastighets Board-to-Board-mezzanin-kontaktdon för högteknologiska datorer. Med våra PCB-till-PCB-Leiterplatten-kontaktdon erbjuder vi datahastigheter från 3 Gbit/s till 16+ Gbit/s. Våra kretskortskontakter har mellan 12 och 440 poltal. Om det inte finns utrymme för en direkt Board-to-Board-anslutning erbjuder vår robusta One27-kretskortskontakt även en tråd-till-kort-lösning.
Till produktväljare »
Till produktväljare »
Board-to-board-kontaktdon: Jämförelsen
| one27 | Zero.8 | Colibri | |
|---|---|---|---|
Datenübertragungsraten | 3Gbit/s | 16Gbit/s | 10 und 16 Gbit/s |
Rastermaß | |||
1,27 mm | 0,8 mm | 0,5 mm | |
Schirmung | |||
ohne Schirmung | ja | ja | nein |
mit Schirmung | nein | ja | ja |
Polzahlen / Anzahl der Signale | |||
Polzahlen | 12 | 12 | 40 |
16 | 20 | 80 | |
20 | 32 | 120 | |
26 | 52 | 160 | |
32 | 80 | 220 | |
40 | 440 | ||
50 | |||
68 | |||
80 | |||
Reihenanzahl | |||
2 | 2 | 2 und 2x2 | |
Boardabstände | |||
Boardabstand min | 8 mm | 6 mm | 5 mm |
Boardabstand max | 13,8 mm | 21 mm | 8 mm |
Verbindungsmöglichkeit zweiter und mehrerer Leiterplatten | |||
gerade - parrallele BtB Verbindung | ja | ja | ja |
gewinkelt - 90° BtB Verbindung | ja | ja | nein |
Cable to Board | ja | nein | nein |
Passande kort-till-kort-kontakt för just din applikation
De viktigaste kännetecknen för SMT-kretskortskontakter är datahastigheterna och delning. Ju mindre delning är och ju högre anslutningshastighet som krävs, desto större och mer komplicerad blir konstruktionsinsatsen för kretskortet. Generellt sett utgör en Board-to-Board-kontaktdon eller en tråd-till-kort-kontaktdon en störning i överföringsvägen. Här bör man särskilt beakta impedans, insättningsförlust och överhörning. Ju högre kvalitet en Leiterplatten-kontaktdon har, desto mindre är störningarna i dataöverföringen.
ROBUST

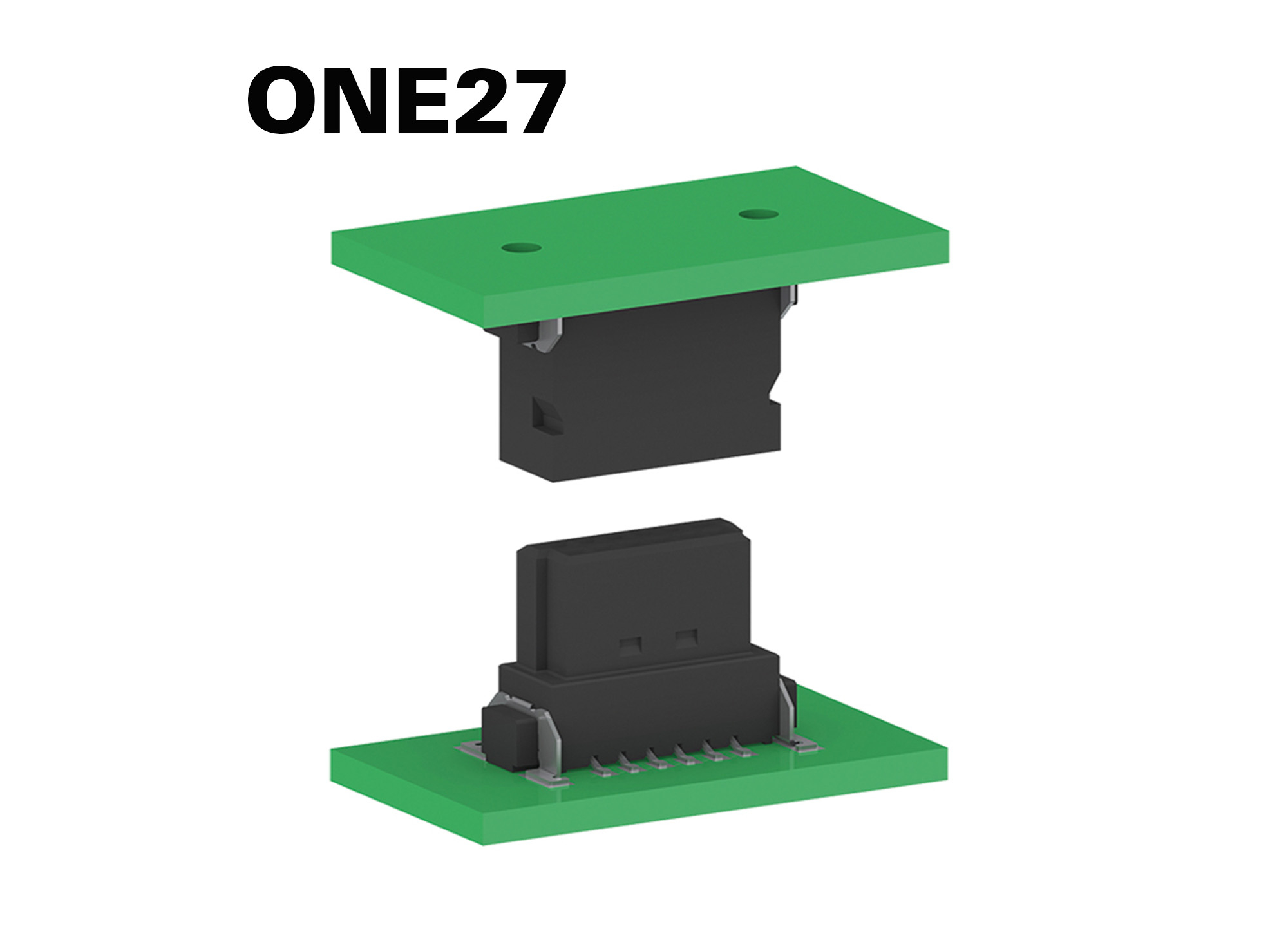

Vår robusta och sedan länge beprövade One27-kontaktdon uppnår överföringshastigheter på 3 Gbit/s. Med ett delning på 1,27 mm finns den tillgänglig med 12 till 80 poltal. Därvid kan kortavstånd på 8 till 13,8 mm realiseras. Genom att använda One27 kan kretskort kopplas samman parallellt, i vinklad läge, horisontellt och som tråd-till-kort-anslutningar.
Mer information om One27 »
Vår robusta och sedan länge beprövade One27-kontaktdon uppnår överföringshastigheter på 3 Gbit/s. Med ett delning på 1,27 mm finns den tillgänglig med 12 till 80 poltal. Därvid kan kortavstånd på 8 till 13,8 mm realiseras. Genom att använda One27 kan kretskort kopplas samman parallellt, i vinklad läge, horisontellt och som tråd-till-kort-anslutningar.
Mer information om One27 »
HIGH SPEED, PARALLEL

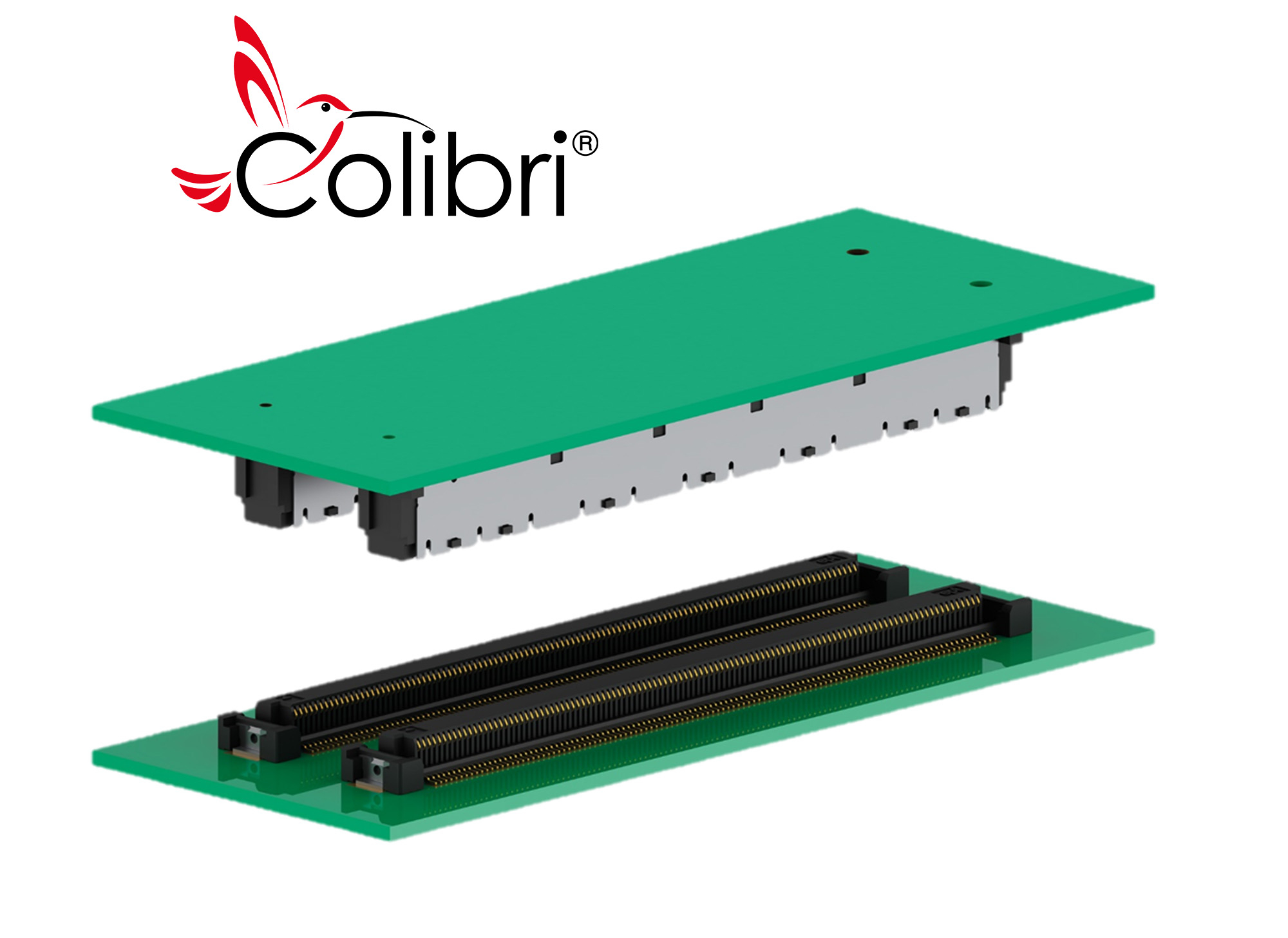

Vår ept Colibri-Leiterplatten-kontaktdon har datahastigheter på valfritt 10 Gbit/s eller 16 Gbit/s. [SG1] Varianterna av Board-to-Board-delning med 0,5 mm delning har poltal från 40 till 220 kontakter. Kretskortsavstånd från 5 mm till 8 mm är möjliga. Colibri har utmärkta dataöverföringsegenskaper och kretskort kan staplas parallellt [SG2]. ept Colibri PCB-till-PCB-Steckverbindern utvecklades för COM-Express-tillämpningar med 220 och 440 kontakter. Användningsområdena och tillämpningarna för Board-to-Board-kontaktdon har dock mångdubblats sedan dess.
Mer information om Colibri »
Vår ept Colibri-Leiterplatten-kontaktdon har datahastigheter på valfritt 10 Gbit/s eller 16 Gbit/s. [SG1] Varianterna av Board-to-Board-delning med 0,5 mm delning har poltal från 40 till 220 kontakter. Kretskortsavstånd från 5 mm till 8 mm är möjliga. Colibri har utmärkta dataöverföringsegenskaper och kretskort kan staplas parallellt [SG2]. ept Colibri PCB-till-PCB-Steckverbindern utvecklades för COM-Express-tillämpningar med 220 och 440 kontakter. Användningsområdena och tillämpningarna för Board-to-Board-kontaktdon har dock mångdubblats sedan dess.
Mer information om Colibri »
HIGH SPEED, ROBUST, PARALLELL ELLER VINKLAD

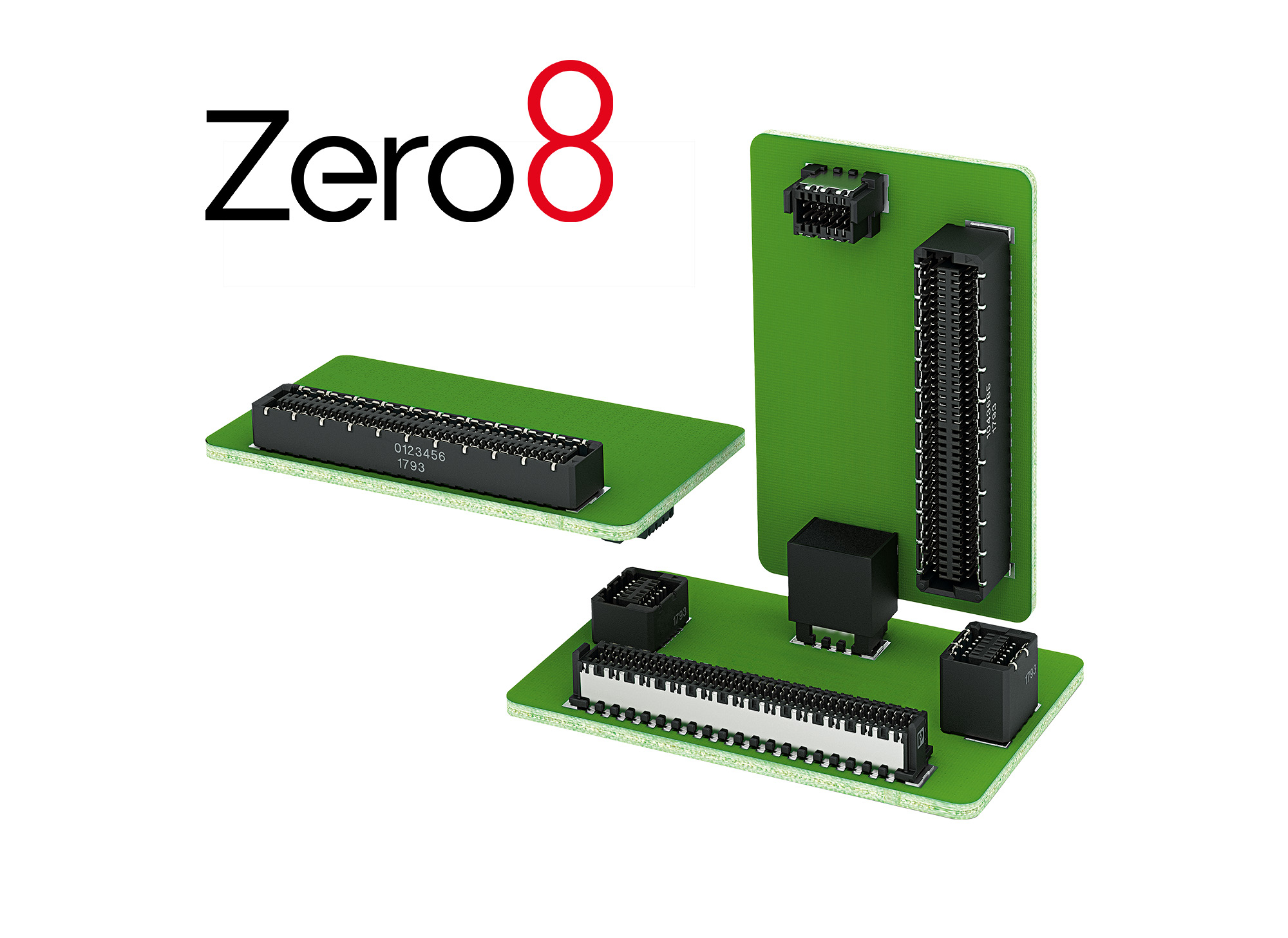

Vår ept Zero.8 Board-to-Board-kontakt har datahastigheter på upp till 16+ Gbit/s. Med ett rdelning på 0,8 mm och ScaleX-tekniken sträcker sig antalet kontakter från 12 till 80 poler. PCB-till-PCB-kontakten finns i både skärmad och oskärmad utförande. Kortavstånd på 6 till 21 mm är möjliga. Jämfört med ept Colibri-kretskortSteckverbindern kan Board-to-Board-Steckverbindern användas som en parallell Leiterplatten-kontaktdon eller som en vinklad Leiterplatten-kontaktdon. Med denna kort-till-kort-kontakt ökar lönsamheten i din konstruktion avsevärt. Tack vare det stora utbudet av varianter är utbyggnader av PCB-till-PCB-kontaktdon möjliga i alla riktningar.
Mer information om Zero8 »
Vår ept Zero.8 Board-to-Board-kontakt har datahastigheter på upp till 16+ Gbit/s. Med ett rdelning på 0,8 mm och ScaleX-tekniken sträcker sig antalet kontakter från 12 till 80 poler. PCB-till-PCB-kontakten finns i både skärmad och oskärmad utförande. Kortavstånd på 6 till 21 mm är möjliga. Jämfört med ept Colibri-kretskortSteckverbindern kan Board-to-Board-Steckverbindern användas som en parallell Leiterplatten-kontaktdon eller som en vinklad Leiterplatten-kontaktdon. Med denna kort-till-kort-kontakt ökar lönsamheten i din konstruktion avsevärt. Tack vare det stora utbudet av varianter är utbyggnader av PCB-till-PCB-kontaktdon möjliga i alla riktningar.
Mer information om Zero8 »
Ansluta kretskort – tips för din konstruktion
Redan relativt tidigt i utvecklingsfasen måste utvecklaren fundera över vilken typ av direktanslutning till kretskortet som är lämplig. Vi har sammanställt de viktigaste frågorna som du bör reda ut i förväg:
- Räcker det med en lösning med ett enda kretskort?
- Hur många signaler krävs av Board-to-Board-kontakten?
- Hur mycket utrymme får Board-to-Board-kontakten ta upp på kretskortet?
- Vilken överföringshastighet måste PCB-to-PCB-kontakten uppnå?
- Vilka krav ställs på impedans, insättningsförlust och överhörning?
- Vad är den maximala storleken på kretskortskonstruktionen?
- Hur ska kretskorten kopplas samman?
- Behövs en parallellstaplad kretskortskontakt?
- Måste kontaktdon monteras vinklad?
- Eller finns det endast möjlighet att lösa kretskortskopplingen via en tråd-till-kort-anslutning?
- Vilka komponenter avgör minimiavståndet mellan kretskorten?
- Vilka förväntningar ställs på den elektromagnetiska kompatibiliteten?
- Hur viktig är stöt- och vibrationssäkerheten, framför allt för mobila enheter?
- Hur viktig är värmeavledningen? Kan en annan placering av komponenterna med hjälp av en lämplig kretskort-till-kretskort-kontakt förbättra värmeavledningen och värmehanteringen?
- Hur ser de atmosfäriska förhållandena ut under vilka slutapparaten används?
- Kräver EMI-/RFI-överväganden och -hänsyn en åtskillnad mellan funktioner och HF-skärmning av en del av kretsen?
- Måste man räkna med att en utåtriktad I/O snarare måste bytas ut på plats?
Från enkortsdator till industridator: Inget problem
med rätt kort-till-kort-kontakt
I takt med industrialiseringen och automatiseringen stiger kraven på systemen ständigt. Ofta når de populära single-board-lösningarna sina gränser och måste utökas. Board-to-board-kontaktdon erbjuder en enkel och pålitlig lösning.
En kort-till-kort-kontakt ger maximal flexibilitet vid anslutning och frånkoppling av kretskort. Huvuduppgiften är att överföra signaler och ström. Vanligtvis består ett kontaktdonspar av kort-till-kort-kontakt av en hankontakt och en honkontakt. Den höga kvaliteten på våra ept-steckförbindare beror bland annat på den perfekta anpassningen mellan de båda kontaktdonshalvorna. Den komplexa kunskapen om kontaktgeometri, kontaktmaterial och kontaktplätering, samt geometrin och materialet i isolerkroppen för optimala luft- och krypavstånd, gör ept-steckförbindare till din pålitliga partner. Den automatiserade bearbetbarheten tack vare utmärkt koplanaritet är en självklarhet.
Som redan nämnts kan kretskort enkelt och med maximal tillförlitlighet kopplas samman med hjälp av kontaktdonspar. Detta öppnar upp möjligheten att utöka moderkortet (moderkort) med dotterkort. Genom smart design kan valfritt antal kretskort kopplas samman. Den begränsande faktorn är det yttre höljet. Kretskort kan staplas parallellt eller kopplas samman i 90°-vinkel. Även tråd-till-kort-lösningar är möjliga. Eftersom packningstätheten och datahastigheterna ständigt ökar är mezzaninkort ett idealiskt sätt att kostnadseffektivt och flexibelt utöka befintliga applikationer. Genom att använda Board-to-Board-kontaktdon kan modulerna enkelt bytas ut. Datorernas lönsamhet ökar genom maximal designflexibilitet. På så sätt kan ett bärarkort-kort utrustas med dotterkort med olika funktioner.
En kort-till-kort-kontakt ger maximal flexibilitet vid anslutning och frånkoppling av kretskort. Huvuduppgiften är att överföra signaler och ström. Vanligtvis består ett kontaktdonspar av kort-till-kort-kontakt av en hankontakt och en honkontakt. Den höga kvaliteten på våra ept-steckförbindare beror bland annat på den perfekta anpassningen mellan de båda kontaktdonshalvorna. Den komplexa kunskapen om kontaktgeometri, kontaktmaterial och kontaktplätering, samt geometrin och materialet i isolerkroppen för optimala luft- och krypavstånd, gör ept-steckförbindare till din pålitliga partner. Den automatiserade bearbetbarheten tack vare utmärkt koplanaritet är en självklarhet.
Som redan nämnts kan kretskort enkelt och med maximal tillförlitlighet kopplas samman med hjälp av kontaktdonspar. Detta öppnar upp möjligheten att utöka moderkortet (moderkort) med dotterkort. Genom smart design kan valfritt antal kretskort kopplas samman. Den begränsande faktorn är det yttre höljet. Kretskort kan staplas parallellt eller kopplas samman i 90°-vinkel. Även tråd-till-kort-lösningar är möjliga. Eftersom packningstätheten och datahastigheterna ständigt ökar är mezzaninkort ett idealiskt sätt att kostnadseffektivt och flexibelt utöka befintliga applikationer. Genom att använda Board-to-Board-kontaktdon kan modulerna enkelt bytas ut. Datorernas lönsamhet ökar genom maximal designflexibilitet. På så sätt kan ett bärarkort-kort utrustas med dotterkort med olika funktioner.
