Hur kan EC.8-kontakter med direktanslutning monteras?
Direktanslutningskontakterna tillverkas med ytmonteringsteknik (SMT). Lödningen sker direkt på kretskortet.
Leveransen sker för antal poler 20 till 140 i marknadsanpassad Tape-and-Reel-förpackning; detta möjliggör en helautomatisk hantering med pick-and-place-maskiner.
Polantal 160 till 200 förpackas som standard i brickor, men på begäran är även Tape and Reel-förpackning möjlig. Denna använder dock ett bredare band, vilket är mindre vanligt.
Enligt vilken specifikation/vilket layout ska kortet tillverkas?

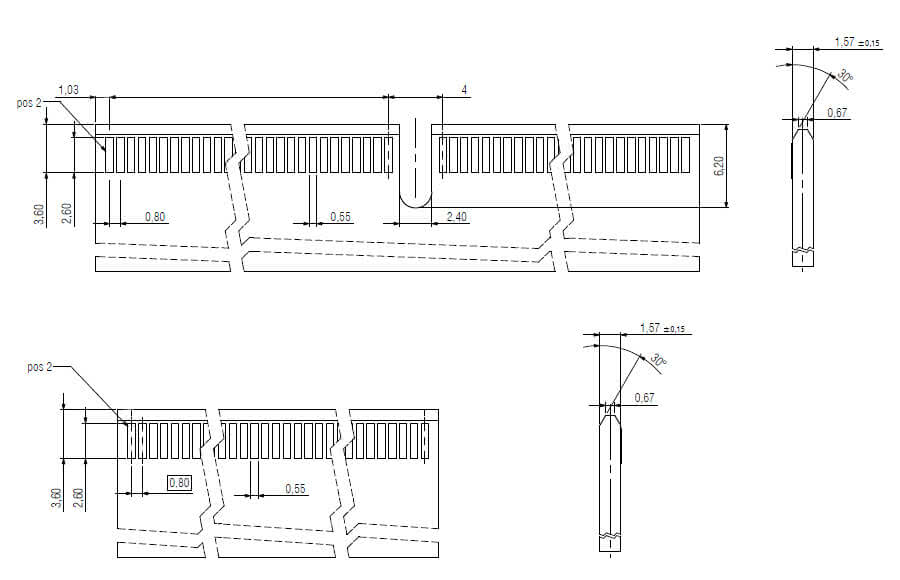

Vänligen se nedanstående ritning för fasning och mått på kretskortet. För guldplattorna rekommenderar vi hårdguld. För ytterligare detaljer, se produktritningen.
Varför bör man använda ett system med direktanslutningar?
Med hjälp av direktanslutningssystem kan höga dataöverföringshastigheter uppnås. Jämfört med tvådelade anslutningssystem elimineras här den andra kontaktdonets negativa inverkan på signalen. Detta beror främst på det minskade antalet kontaktpunkter, färre tvärsnittsförändringar i ledaren och de därmed förknippade mindre riktningsförändringarna hos signalen.
På så sätt kan hög prestanda uppnås även med liten fotavtryck. Dessutom minskar genomgångsresistansen jämfört med tvådelade kontaktsystem, vilket resulterar i en ökad strömbärande förmåga.
Är EC.8-kontaktsystemet kompatibelt med de vanligaste specifikationerna för dotterkort?
EC.8-kontaktsystemet stöder dotterkort med en tjocklek på 1,60 mm. Från och med 80 kontakter finns dessutom en integrerad spärr för att förhindra felaktig anslutning. Denna kan valfritt utelämnas i den 60-poliga varianten.
EC.8-kontaktsystemet uppfyller den gängse marknadsstandarden och är kompatibelt med vanliga kretskort.
I vilka tillämpningar används EC.8-direktanslutningar?
Tack vare sin mångsidighet används EC.8-direktanslutningar inom en rad olika tillämpningar i många branscher. Inom automationsteknik och IoT-enheter drar man till exempel nytta av deras täta kontaktavstånd och höga dataöverföringshastigheter.
Vilken förskjutning tål EC.8-direktanslutningar vid anslutning av dotterkortet?
En vinkelförskjutning på upp till 5° kan tolereras i längs- och tvärriktningen.
En förskjutning på 0,7 mm vinkelrätt och 0,6 mm parallellt med kontaktens längsaxel kan tolereras.
Vilka dataöverföringshastigheter är möjliga?
Dataöverföringshastigheten är 28 Gbit/s. Diagrammet nedan visar insättningsdämpningens förlopp över frekvensen.
Vilka strömmar kan överföras?
En 140-polig kontakt överför upp till 3,2 A vid en omgivningstemperatur på 20 °C. För mer detaljerad information är ni välkomna att kontakta oss via sales@ept.de
Är EC.8-kontakter UL-godkända komponenter?
Ja, EC.8-kontakter från ept är UL-godkända komponenter i USA och Kanada.
Uppfyller EC.8-kontakterna RoHS-kraven?
RoHS (Restriction of the use of certain Hazardous Substances) är direktivet om begränsning av användningen av vissa farliga ämnen i elektriska och elektroniska apparater.
Vi bekräftar att EC.8-kontakter från ept uppfyller kraven i RoHS-direktivet 2011/65/EU. Mer information finns under RoHS & REACH
