Förändringar inom biltekniken: SDV i fokus
Framtiden för fordonselektroniken i en tid präglad av Software-Defined Vehicle (SDV)
Tekniska framsteg, utmaningar inom design och lösningsstrategier för inbyggda system.
Bilindustrin genomgår en genomgripande förändring: I och med framväxten av det programvarustyrda fordonet (SDV) hamnar programvaran alltmer i centrum för fordonsutvecklingen. Till skillnad från klassiska fordonsarkitekturer, där elektroniska styrenheter (ECU:er) arbetar funktionsspecifikt och i stort sett separat från varandra, möjliggör SDV:er en centraliserad, flexibel och kontinuerligt uppdaterbar mjukvaruplattform. Funktioner som autonom körning, trådlösa uppdateringar och personaliserade användarupplevelser är därmed inte bara möjliga, utan blir alltmer standard.
Denna omvandling ställer dock höga krav på fordonsarkitekturen – särskilt på fordonsnätet, som fungerar som ryggraden i alla elektroniska system. Den tidigare strukturen, som baserades på decentraliserade ECU:er, når alltmer sina gränser.
Nya SDV-koncept och fordonsnätsarkitekturer kräver kraftfullare, skalbara och centraliserade lösningar. Dessa måste kunna hantera de ständigt växande datamängderna och samtidigt uppfylla stränga krav på säkerhet och realtidsbearbetning.

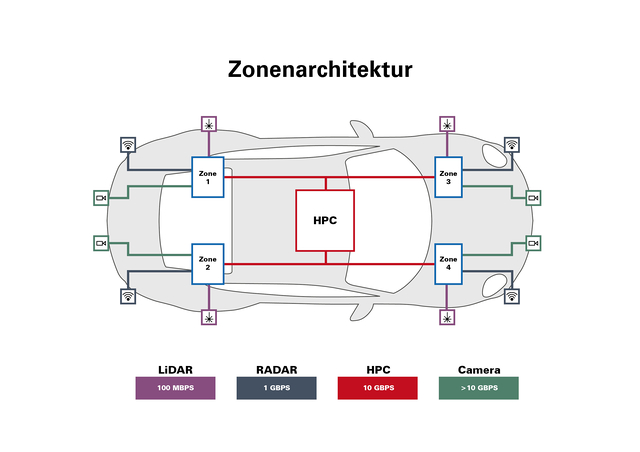

Övergången till zonbaserade arkitekturer, högpresterande datorer (High-Performance Computers, HPC) och mjukvarustyrda kommunikationsprotokoll markerar därför inte bara ett tekniskt framsteg, utan utgör den nödvändiga grunden för moderna fordons framtidssäkerhet.
I det följande belyses de centrala kraven på nästa fordonsgenerations fordonsnätverk i SDV-sammanhang – och visar varför dess omgestaltning går långt utöver tekniska vidareutvecklingar: den är en avgörande faktor för bilindustrins innovationskraft och långsiktiga konkurrenskraft.
Bilindustrin genomgår en genomgripande förändring: I och med framväxten av det programvarustyrda fordonet (SDV) hamnar programvaran alltmer i centrum för fordonsutvecklingen. Till skillnad från klassiska fordonsarkitekturer, där elektroniska styrenheter (ECU:er) arbetar funktionsspecifikt och i stort sett separat från varandra, möjliggör SDV:er en centraliserad, flexibel och kontinuerligt uppdaterbar mjukvaruplattform. Funktioner som autonom körning, trådlösa uppdateringar och personaliserade användarupplevelser är därmed inte bara möjliga, utan blir alltmer standard.
Denna omvandling ställer dock höga krav på fordonsarkitekturen – särskilt på fordonsnätet, som fungerar som ryggraden i alla elektroniska system. Den tidigare strukturen, som baserades på decentraliserade ECU:er, når alltmer sina gränser.
Nya SDV-koncept och fordonsnätsarkitekturer kräver kraftfullare, skalbara och centraliserade lösningar. Dessa måste kunna hantera de ständigt växande datamängderna och samtidigt uppfylla stränga krav på säkerhet och realtidsbearbetning.
Övergången till zonbaserade arkitekturer, högpresterande datorer (High-Performance Computers, HPC) och mjukvarustyrda kommunikationsprotokoll markerar därför inte bara ett tekniskt framsteg, utan utgör den nödvändiga grunden för moderna fordons framtidssäkerhet.
I det följande belyses de centrala kraven på nästa fordonsgenerations fordonsnätverk i SDV-sammanhang – och visar varför dess omgestaltning går långt utöver tekniska vidareutvecklingar: den är en avgörande faktor för bilindustrins innovationskraft och långsiktiga konkurrenskraft.
Högpresterande datorer (HPC) som ryggraden i självkörande fordon
I takt med utvecklingen av autonom körning ökar komplexiteten i fordonsarkitekturen avsevärt – särskilt när det gäller fordonselektroniken. I centrum för utmaningarna står i allt högre grad aspekter som prestanda, säkerhet, tillförlitlighet och flexibilitet. Den enorma mängden sensor- och omgivningsdata samt kravet på en smidig realtidsbearbetning kräver nya lösningar på systemnivå.
En nyckelteknologi i detta sammanhang är användningen av högpresterande datorer (HPC) i fordonet. Dessa kraftfulla plattformar tar på sig den centrala uppgiften att bearbeta realtidsdata – till exempel från kamera-, radar- och LIDAR-system. Målet är att skapa en precis, redundant och alltid aktuell modell av fordonets omgivning, som fungerar som grund för autonoma navigations- och beslutsprocesser.
Kvaliteten på denna omgivningsmodell bestäms i hög grad av den intelligenta sammansmältningen av de olika sensorteknikerna. Genom att kombinera deras respektive styrkor och kompensera för individuella svagheter skapas en mycket tillförlitlig avbildning av verkligheten – vilket är avgörande för att autonoma system ska kunna fungera säkert i trafiken.
Utan HPC skulle denna tekniska prestation inte vara möjlig. De tillhandahåller den nödvändiga datorkraften, den erforderliga databandbredden samt förmågan till djup systemintegration – och utgör därmed den oumbärliga grunden för nästa generation av uppkopplade, autonomt agerande fordon.
En nyckelteknologi i detta sammanhang är användningen av högpresterande datorer (HPC) i fordonet. Dessa kraftfulla plattformar tar på sig den centrala uppgiften att bearbeta realtidsdata – till exempel från kamera-, radar- och LIDAR-system. Målet är att skapa en precis, redundant och alltid aktuell modell av fordonets omgivning, som fungerar som grund för autonoma navigations- och beslutsprocesser.
Kvaliteten på denna omgivningsmodell bestäms i hög grad av den intelligenta sammansmältningen av de olika sensorteknikerna. Genom att kombinera deras respektive styrkor och kompensera för individuella svagheter skapas en mycket tillförlitlig avbildning av verkligheten – vilket är avgörande för att autonoma system ska kunna fungera säkert i trafiken.
Utan HPC skulle denna tekniska prestation inte vara möjlig. De tillhandahåller den nödvändiga datorkraften, den erforderliga databandbredden samt förmågan till djup systemintegration – och utgör därmed den oumbärliga grunden för nästa generation av uppkopplade, autonomt agerande fordon.
Kopplingar för extrema förhållanden – stabila, starka, hållbara
Prestandan hos högpresterande datorer är direkt beroende av effektiviteten hos den underliggande kommunikationsinfrastrukturen. För en tillförlitlig interaktion mellan sensorer, zonkontroller och centrala beräkningsenheter är höghastighetsförbindelser med extremt låg latens och hög bandbredd oumbärliga.
Men det handlar inte bara om den elektriska prestandan: komponenterna måste också tåla de tuffa förhållandena i fordonsmiljön. Mekanisk robusthet, vibrationsbeständighet, temperaturbeständighet och lång livslängd är avgörande kriterier – särskilt i säkerhetskritiska system.
Pålitliga, felsäkra och hållbara kontaktsystem är därför en integrerad del av en framtidssäker fordonsarkitektur. Endast om de fysiska gränssnitten är lika prestandastarka och tåliga som de anslutna datorsystemen kan den fulla potentialen hos datadrivna funktioner – såsom autonoma körmanövrer – utnyttjas på ett säkert och hållbart sätt.
Men det handlar inte bara om den elektriska prestandan: komponenterna måste också tåla de tuffa förhållandena i fordonsmiljön. Mekanisk robusthet, vibrationsbeständighet, temperaturbeständighet och lång livslängd är avgörande kriterier – särskilt i säkerhetskritiska system.
Pålitliga, felsäkra och hållbara kontaktsystem är därför en integrerad del av en framtidssäker fordonsarkitektur. Endast om de fysiska gränssnitten är lika prestandastarka och tåliga som de anslutna datorsystemen kan den fulla potentialen hos datadrivna funktioner – såsom autonoma körmanövrer – utnyttjas på ett säkert och hållbart sätt.
Hybrida, modulära kontaktdon för zonbaserade fordonsnätverk – ett starkt samarbete mellan Rosenberger och ept
Omvandlingen av fordonsnätets arkitektur mot zonbaserade koncept öppnar upp nya möjligheter för högautomatiserad fordonsproduktion. I denna framtidsinriktade miljö sätter Rosenberger och ept gemensamt nya standarder: Med ett i samarbete utvecklat sortiment av hybrida, modulära kontaktdon som förenar signal-, data- och kraftöverföring tar de båda företagen itu med centrala utmaningar inom moderna fordonsarkitekturer.
Kombinationen av modulära designprinciper och den allra senaste pressinpressionstekniken gör det möjligt att integrera olika funktionella enheter på ett kompakt sätt – med optimal utnyttjande av det tillgängliga utrymmet. På så sätt kan modulära underenheter realiseras som är idealiska för robotstödda monteringsprocesser. Detta minskar komplexiteten i hanteringen och bidrar avsevärt till ökad effektivitet längs hela leveranskedjan.
I fokus står den konsekventa tillämpningen av etablerade standarder och plattformsstrategier. Genom den synergetiska kombinationen av teknologier lyckas Rosenberger och ept tillhandahålla högautomatiserade, skalbara och kostnadseffektiva kontaktlösningar inom zonbaserade fordonsnätkoncept.

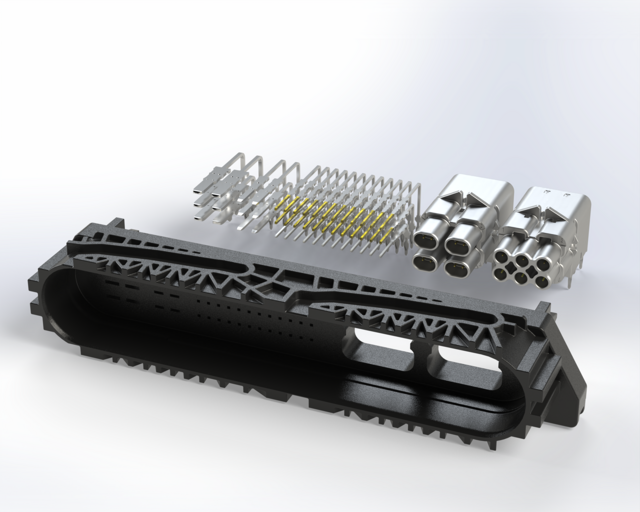

Ett centralt resultat av detta nära samarbete är HYMC®-portföljen (Hybrid Modular Connector). I utvecklingen av detta ansvarade Rosenberger för höghastighetsgränssnitten och ept för T-Com-inpressningszonen – från kravspecifikation och arkitektur till systemintegration.
Den integrerade T-Com-inpressningszonen från ept garanterar högsta tillförlitlighet, även i säkerhetskritiska tillämpningar som autonom körning, ADAS, infotainment, uppkopplade tjänster, displayteknik eller V2X-kommunikation.
Genom detta samarbete sänder Rosenberger och ept ett starkt budskap: om innovationskraft, systemintegration och industriell skalbarhet i tjänst för bilindustrins framtid.
Kombinationen av modulära designprinciper och den allra senaste pressinpressionstekniken gör det möjligt att integrera olika funktionella enheter på ett kompakt sätt – med optimal utnyttjande av det tillgängliga utrymmet. På så sätt kan modulära underenheter realiseras som är idealiska för robotstödda monteringsprocesser. Detta minskar komplexiteten i hanteringen och bidrar avsevärt till ökad effektivitet längs hela leveranskedjan.
I fokus står den konsekventa tillämpningen av etablerade standarder och plattformsstrategier. Genom den synergetiska kombinationen av teknologier lyckas Rosenberger och ept tillhandahålla högautomatiserade, skalbara och kostnadseffektiva kontaktlösningar inom zonbaserade fordonsnätkoncept.
Ett centralt resultat av detta nära samarbete är HYMC®-portföljen (Hybrid Modular Connector). I utvecklingen av detta ansvarade Rosenberger för höghastighetsgränssnitten och ept för T-Com-inpressningszonen – från kravspecifikation och arkitektur till systemintegration.
Den integrerade T-Com-inpressningszonen från ept garanterar högsta tillförlitlighet, även i säkerhetskritiska tillämpningar som autonom körning, ADAS, infotainment, uppkopplade tjänster, displayteknik eller V2X-kommunikation.
Genom detta samarbete sänder Rosenberger och ept ett starkt budskap: om innovationskraft, systemintegration och industriell skalbarhet i tjänst för bilindustrins framtid.
T-Com-presszon från ept – beprövad anslutningsteknik för högsta tillförlitlighet

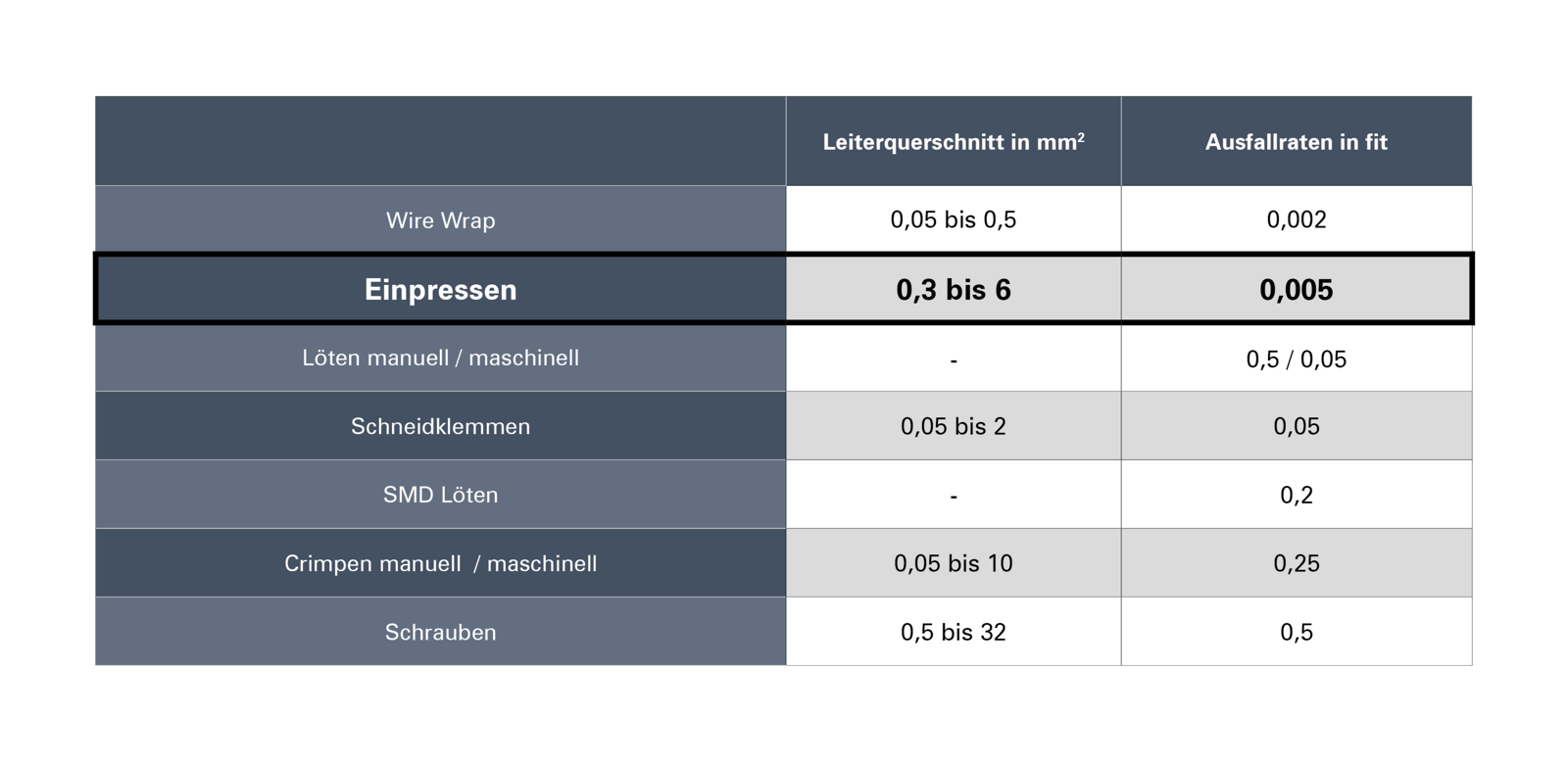

Till skillnad från traditionell lödteknik erbjuder T-Com-inpressningstekniken från ept en processmässigt säker, termiskt avkopplad kontaktanslutning. Den egenutvecklade tekniken utmärker sig genom låga felfrekvenser, vanligtvis under 1 FIT (Failure in Time) – vilket statistiskt sett motsvarar ett fel per miljard drifttimmar.
Med över 120 miljarder beprövade kontakter världen över anses epts T-Com-presszon vara en erkänd branschstandard hos nästan alla globala OEM-tillverkare. Dess gastäta kontaktanslutning garanterar högsta möjliga mekaniska belastningsförmåga och är därmed särskilt lämplig för säkerhetskritiska tillämpningar inom områden som autonom körning, ADAS, infotainment eller V2X-kommunikation.
Tekniska fördelar i korthet:
- Höga hållkrafter: upp till 100 N per kontakt direkt på kretskortet
- Inga lödningsprocesser: inga trasiga eller kalla lödpunkter
- Enastående vibrations- och stötsäkerhet: testad upp till 200 g acceleration
Modulärt system för maximal flexibilitet upp till 56 Gbit/s
Rosenbergers modulbaserade system förenar marknadsledande anslutningstekniker i skalbara designlösningar – perfekt för de komplexa kraven inom uppkopplade fordonsarkitekturer. Det möjliggör en exakt anpassning till en rad olika användningsområden, från ADAS- och autonoma körsystem till infotainment- och gateway-applikationer.
Koaxialkontakter för högfrekvens
Till exempel för tillämpningar med kamerabaserade system.
HFM®: FAKRA-Mini upp till 20 GHz, 28 Gbit/s
RMC®: Mini-Coax upp till 9 GHz
FAKRA: Standardiserat RF-gränssnitt upp till 6 GHz, 8 Gbit/s
HFM®: FAKRA-Mini upp till 20 GHz, 28 Gbit/s
RMC®: Mini-Coax upp till 9 GHz
FAKRA: Standardiserat RF-gränssnitt upp till 6 GHz, 8 Gbit/s
Differentiella datakontakter
För Ethernet-baserad kommunikation, till exempel anslutningen mellan styrenheterna (zonstyrenheter och HPC).
H-MTD®: Skärmad, tvinnad parledning upp till 20 GHz, 56 Gbit/s
MTD®: Skärmad, tvinnad parledning upp till 1 GHz, 1 Gbit/s
RosenbergerHSD®: Hög signalintegritet upp till 6 GHz, 8 Gbit/s
H-MTD®: Skärmad, tvinnad parledning upp till 20 GHz, 56 Gbit/s
MTD®: Skärmad, tvinnad parledning upp till 1 GHz, 1 Gbit/s
RosenbergerHSD®: Hög signalintegritet upp till 6 GHz, 8 Gbit/s
Design-in för systemeffektivitet och processäkerhet
Den målinriktade design-in-processen underlättar inte bara en effektiv kretskortsdragning, utan möjliggör även automatiserad tillverkning av komplexa kabelhärvor. Resultatet: hög integrationsdensitet, lägre processkostnader och maximal designfrihet samtidigt som tillförlitlig elektromagnetisk kompatibilitet (EMC) säkerställs.
Slutsats: Grunden för framtidens programvarudefinierade mobilitet
Utvecklingen mot det programvarudefinierade fordonet (SDV) markerar inte bara ett paradigmskifte inom bilutvecklingen – den kräver också ett fullständigt omtänkande av fordonsnätets arkitektur. I en tid då funktioner i allt högre grad definieras av programvara, styrs via centrala högpresterande datorer och stöds av kontinuerliga dataströmmar, blir fordonsnätet den strategiska ryggraden i framtidens fordonsplattformar.
Zonbaserade arkitekturer, kraftfulla datorplattformar och tillförlitliga höghastighetsanslutningar utgör den tekniska grunden för autonoma körfunktioner, uppkopplade tjänster och realtidskommunikation. Men denna omvandling kan endast genomföras med fysiskt robusta, standardiserade och modulära kontaktdon som uppfyller de högsta kraven på prestanda, tillförlitlighet och integration.
Den gemensamma utvecklingen mellan Rosenberger och ept – i synnerhet HYMC®-sortimentet med den beprövade T-Com-inpressningszonen – visar hur tekniska synergier kan användas för att skapa inte bara enskilda komponenter utan hela systemlösningar som klarar kraven från nästa generation av fordon.Detta gör det tydligt: fordonsnätverket är mycket mer än en teknisk infrastruktur. Det är en central drivkraft för innovation, skalbarhet och konkurrenskraft i bilens tidsålder präglad av uppkoppling, automatisering och digitalisering.
Zonbaserade arkitekturer, kraftfulla datorplattformar och tillförlitliga höghastighetsanslutningar utgör den tekniska grunden för autonoma körfunktioner, uppkopplade tjänster och realtidskommunikation. Men denna omvandling kan endast genomföras med fysiskt robusta, standardiserade och modulära kontaktdon som uppfyller de högsta kraven på prestanda, tillförlitlighet och integration.
Den gemensamma utvecklingen mellan Rosenberger och ept – i synnerhet HYMC®-sortimentet med den beprövade T-Com-inpressningszonen – visar hur tekniska synergier kan användas för att skapa inte bara enskilda komponenter utan hela systemlösningar som klarar kraven från nästa generation av fordon.Detta gör det tydligt: fordonsnätverket är mycket mer än en teknisk infrastruktur. Det är en central drivkraft för innovation, skalbarhet och konkurrenskraft i bilens tidsålder präglad av uppkoppling, automatisering och digitalisering.
