med maximal skalbarhet!
Upptäck de 5 superkrafterna i Zero8-produktfamiljen
Dra nytta av högsta effektivitet, tillförlitlig kontakt, signalskydd, hastighet och robusthet redan idag.
Produktfamiljen Zero8 från ept har utvecklats speciellt för krävande industriapplikationer och erbjuder samtidigt högsta möjliga skalbarhet: Ni kan anpassa utföranden, stapelhöjd och polantal individuellt efter era behov. Socklar och kontakter finns i utförandena low-profile, mid-profile och high-profile, både i raka och vinklade varianter. Kontakten finns dessutom i x-high-profile, vilket innebär att Zero8-kontakten tack vare sina olika höjder kan hantera kretskortsavstånd mellan 6 och 21 mm. Du kan dessutom välja mellan 12 och 80 poler.
Men det är inte allt. Du kan även välja avskärmning. Ska båda sidorna av kontaktparet ha avskärmning eller inte? Eller kanske bara ena sidan? Valet är ditt – alla Zero8-kontakter är i alla fall kompatibla med varandra och kan kombineras fritt, oavsett om de har avskärmning eller inte.
Men det är inte allt. Du kan även välja avskärmning. Ska båda sidorna av kontaktparet ha avskärmning eller inte? Eller kanske bara ena sidan? Valet är ditt – alla Zero8-kontakter är i alla fall kompatibla med varandra och kan kombineras fritt, oavsett om de har avskärmning eller inte.
Den robusta, dubbelsidiga ScaleX-anslutningstekniken tål de tuffa förhållandena i industriella tillämpningar och garanterar en säker kontakt även vid mekanisk påfrestning som stötar och vibrationer. Dessutom kompenserar den för toleranser på enhetssidan i alla riktningar när kontakten är ansluten. Tack vare EMC-skärmningen skyddas signalerna perfekt mot yttre påverkan i industriella miljöer, och materialets egenskaper garanterar en dataöverföringshastighet på upp till 16 Gbit/s. Dessutom har ept tänkt ett steg längre, eftersom kontaktgeometrin har utformats så att kontakterna inte kan skadas, inte ens vid felaktig hantering.
Superkraft: EFFEKTIVITET
Platsbesparing tack vare ett rutnät på 0,8 mm
Alla Zero8-kontakter har ett kontaktavstånd på 0,8 mm i ett utrymmesbesparande raster för att ta upp så lite plats som möjligt på kretskortet. Trots det lilla rasteravståndet kopplas kontakterna ihop mot varandra på den släta ytan och inte mot den grova stanskanten. Detta garanterar att kontakterna har en betydligt högre motståndskraft mot slitage, t.ex. vid mikroförflyttningar.
Variabla kontakter från 12 till 80
Zero8 finns med 12, 20, 32, 52 eller 80 kontakter för maximal flexibilitet i din applikation. Kontaktdonet är tvåradigt, vilket innebär att en 12-polig kontaktdon har 6 kontakter i varje rad. Vid behov kan även varianter med ett annat antal poler tillverkas, till exempel för större luft- och krypavstånd.
Finns i skärmad och oskärmad version
Även när det gäller skärmning har du valmöjligheter! Ska båda sidorna av kontaktparet ha skärmning eller inte? Eller kanske bara ena sidan? Beslutet är ditt – alla Zero8-kontakter är i alla fall kompatibla med varandra och kan kombineras fritt, oavsett om de är skärmade eller inte. Hos de skärmade modellerna sitter kontaktens lödanslutningar under kontaktdonet, medan de hos de oskärmade modellerna sitter på sidorna för att möjliggöra en AOI-kontroll under tillverkningsprocessen.
Stapelhöjder från 6 till 21 mm
Med de raka modellerna low, mid och high kan kretskortsavstånd på mellan 6 och 21 mm uppnås. Genom att sätta i kontakten ända till anslaget uppnås det minsta möjliga kretskortsavståndet. Kontakt och uttag kan sättas in variabelt inom ett intervall på 1,5 mm för att uppnå det maximalt möjliga kretskortsavståndet. De återstående 0,8 mm garanterar en säker kontakt (överskjutningssäkerhet).
Vinklade konstruktioner för applikationer från 90° till 180°
Tack vare den vinklade konstruktionen, i kombination med den raka konstruktionen, blir det möjligt att placera kretskorten i 90°-vinkel mot varandra, t.ex. för bakplan med dotterkort. Kombinationen av två vinklade utformningar möjliggör placering av två kretskort bredvid varandra i en vinkel på 180 grader. Allt detta finns antingen i skärmad eller oskärmad version och med 12, 20, 32, 52 eller 80 kontakter för största möjliga flexibilitet i din applikation.
Utveckla dina lösningar med maximal effektivitet. Med sina funktioner ser Zero8 till att du når ditt mål snabbare och samtidigt drar nytta av ett enormt utbud av varianter. Det finns till och med vinklade konstruktioner för 90°- och 180°-tillämpningar.
Gratis vitbok om höghastighet och EMC »
Beställ en gratis provlåda »
Mer information hittar du här.
Gratis vitbok om höghastighet och EMC »
Beställ en gratis provlåda »
Mer information hittar du här.
Superkraft: KONTAKTSÄKERHET

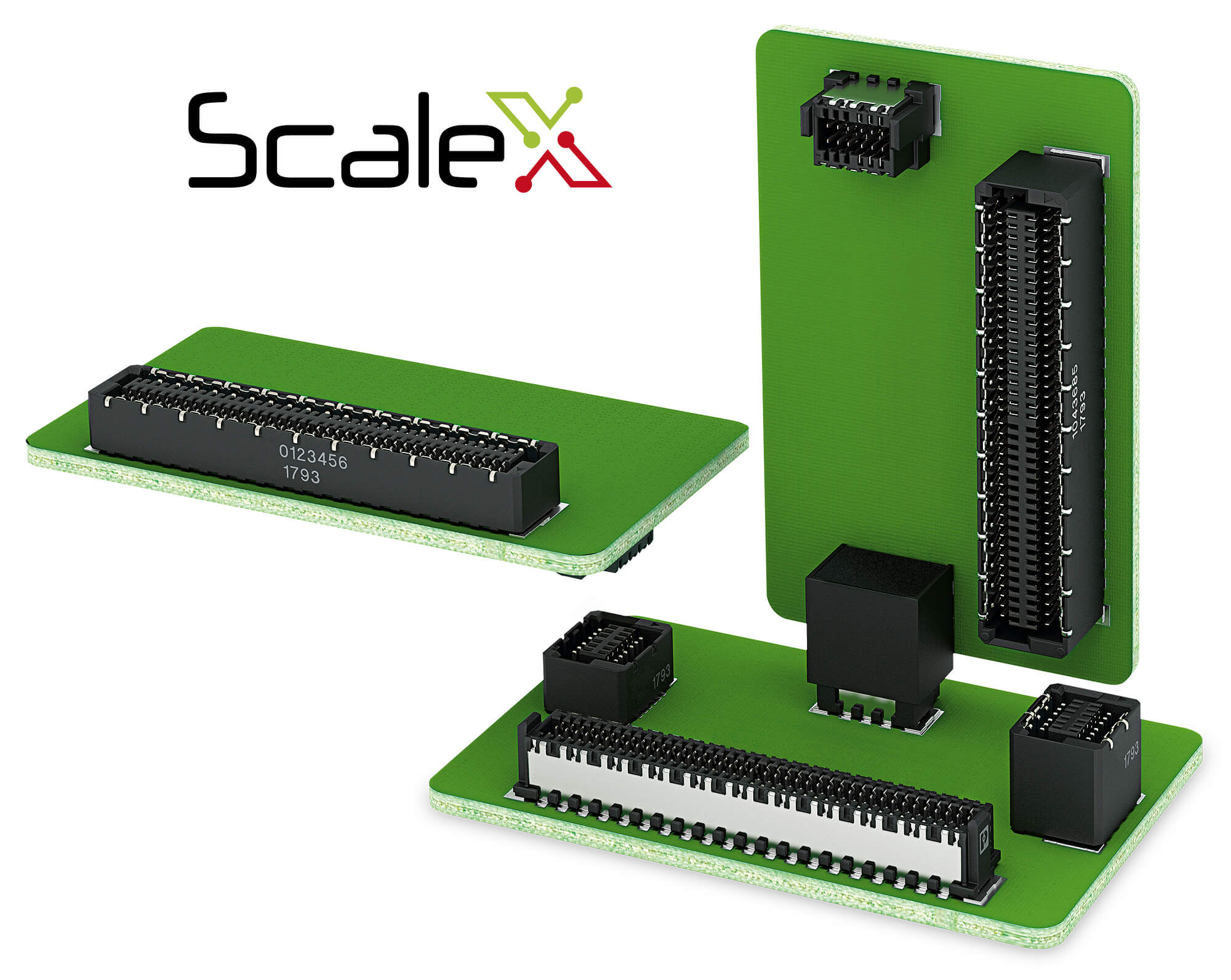

Det innovativa ScaleX-kontaktsystemet
ScaleX – detta varumärke står för robust kontaktteknik i ett flexibelt och skalbart kontaktorsystem. Det har utvecklats speciellt för att förena hög mekanisk robusthet med enastående högfrekvensegenskaper. Denna kombination är unik inom området för kretskortskontakter.
Två kontaktytor per stift
Varje kontaktpar består av två knivkontakter och två fjäderkontakter. Denna redundans ger inte bara högsta möjliga kontaktsäkerhet, särskilt i krävande miljöer med stötar och vibrationer, utan också en utpräglad livslängd och tillförlitlighet i din applikation. Dessutom är alla kontakter placerade på den släta sidan av kontaktytorna, och inte på den grova stanskanten, som hos många andra miniatyriserade kontaktdon.
Tålig mot stötar och vibrationer
Redundans för alla kontakter samt kontakt endast på släta, valsade ytor ger en mycket hög motståndskraft mot stötar och vibrationer. Zero8-kontaktdon har genomgått noggranna tester och kvalificeringar enligt standarden IEC 60512. Vi tillhandahåller gärna våra detaljerade testrapporter.
Hög säkerhet mot överkörning
Varje kontaktpar mellan uttag och kontakt har ett överskjutningsområde på minst 0,8 mm, vilket motsvarar avståndet från kontaktpunkten till kontaktspetsen, det vill säga den punkt där ingen kontakt längre skulle föreligga. Detta överskjutningsområde på minst 0,8 mm garanterar en motsvarande hög toleransutjämning och därmed högsta säkerhet i alla tillämpningar. När kontakten sätts i uttaget till anslag ökar överskjutningsområdet till upp till 2,3 mm per kontaktpar.
Tål minst 500 anslutningscykler
Kontakterna i Zero8 är konstruerade för att garantera en säker kontakt även efter 500 anslutningscykler, även under påverkan av temperaturväxlingar och skadliga gaser. Även om kontakterna inte ansluts till varandra 500 gånger utgör anslutningscyklerna ett lämpligt kriterium för att bedöma i vilken utsträckning kontaktdonen förblir funktionsdugliga vid upprepade temperaturväxlingar eller vibrationer (”friktionskorrosion”).
Även detta kommer att imponera på er – Zero8-serien av kontaktdon övertygar med sin innovativa ScaleX-teknik. Den är robust och dubbelsidig och klarar de tuffa förhållandena i industriella tillämpningar samtidigt som den garanterar en säker kontakt. Och detta även under extrema miljöförhållanden och vid mekanisk påfrestning som stötar och vibrationer.
Gratis vitbok om robusthet »
Beställ en gratis provlåda »
Mer information hittar ni här.
Gratis vitbok om robusthet »
Beställ en gratis provlåda »
Mer information hittar ni här.
Superkraft: SIGNALSKYDD
Ett nyutvecklat koncept för elektromagnetisk avskärmning
Vid utvecklingen av Zero8 har man lagt stor vikt vid dubbelsidig skärmning. Detta garanterar en störningsfri dataöverföring, vilket är ett krav i många tillämpningar, t.ex. inom Industri 4.0 eller IoT. Det skärmningsmaterial som används är särskilt lämpligt för höga krav på elektromagnetisk kompatibilitet.
Optimal avledning av störströmmar
Skärmplåtarna har stor yta och få avbrott, vilket garanterar bästa möjliga skyddseffekt. Dessutom möjliggör det stora antalet kontaktpunkter mellan skärmplåten och kretskortet en optimal avledning av störströmmar. För en 20-polig kontakt finns det till exempel totalt 5 lödpunkter till kretskortet på en sträcka av 8 mm på en skärmplåt.
Kopplingsinduktans på max. 10 picohenry
I ingående tester utförda av ett specialiserat laboratorium simulerades först effekterna av elektriska och magnetiska fältstyrkor, för att därefter verifieras genom praktiska försök. De uppnådda resultaten är utomordentligt goda och kan tillhandahållas vid behov. Ett av de viktigaste mätresultaten var att man med Zero8-kontakter kunde uppnå en kopplingsinduktans på högst 10 pH.
Alternativt även utan skärmning
Även när det gäller skärmning har du valmöjligheter! Ska båda sidorna av kontaktparet ha skärmning eller inte? Eller kanske bara ena sidan? Beslutet är ditt – alla Zero8-kontakter är i alla fall kompatibla med varandra och kan kombineras fritt, oavsett om de är skärmade eller inte. Hos de skärmade modellerna sitter kontaktens lödanslutningar under kontakten, medan de hos de oskärmade modellerna sitter på sidorna för att möjliggöra en AOI-kontroll under tillverkningsprocessen.
Det nyutvecklade, dubbelsidiga skärmningskonceptet för Zero8-kontakter garanterar en störningsfri höghastighetsöverföring i industriella miljöer. Det använda skärmningsmaterialet är särskilt lämpligt för komponenter med höga krav på elektromagnetisk kompatibilitet och garanterar en kopplingsinduktans på max. 10 picohenry för kontaktdonet.
Gratis vitbok om höghastighetsöverföring och EMC »
Beställ en gratis provlåda »
Mer information hittar du här.
Gratis vitbok om höghastighetsöverföring och EMC »
Beställ en gratis provlåda »
Mer information hittar du här.

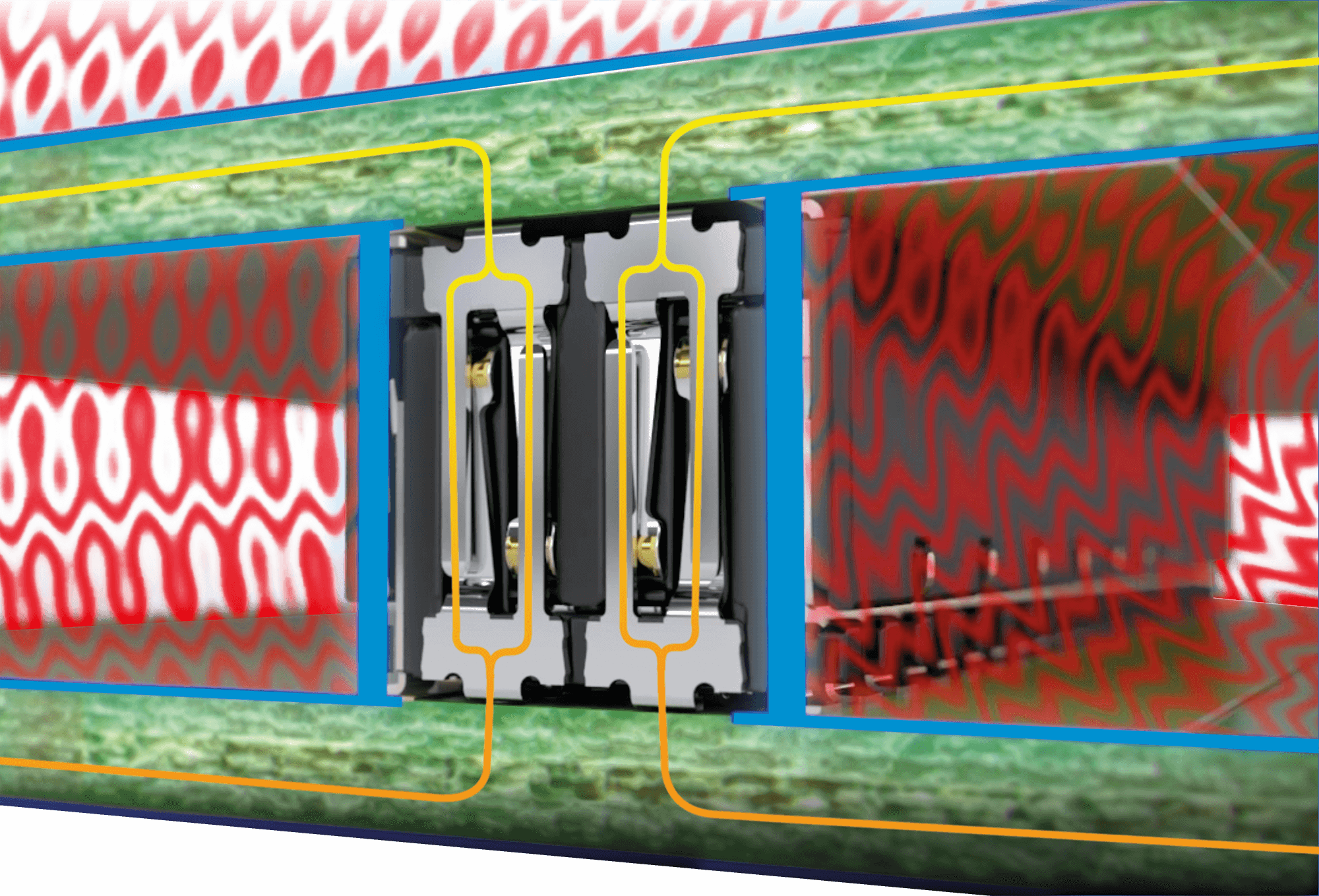

Superkraft: HASTIGHET
Kompatibel med PCIe 4.0 och Industrial Ethernet
Zero8-kontakter uppfyller kraven i specifikationerna för PCI Express Gen. 4 och Industrial Ethernet, vilket är nödvändigt i många tillämpningar, t.ex. för Industri 4.0 eller IoT. Förutom införingsdämpningen uppvisar Zero8 mycket goda egenskaper vad gäller återflödesdämpning och överhörning.
Högfrekvent signalöverföring 16 Gbit/s +
Zero8-kontakter är optimala för tillämpningar med en dataöverföringshastighet på upp till 16 Gbit/s. Tack vare de mycket goda egenskaperna vad gäller infogningsdämpning kan Zero8 till och med användas för applikationer upp till 25 Gbit/s. Denna enastående lämplighet kombineras med ett extremt robust och tåligt kontaktsystem för krävande miljöer med stötar, vibrationer eller skadliga gaser. Denna kombination är unik.
Extra signalskydd genom skärmning
Det dubbelsidiga skärmningskonceptet garanterar störningsfri höghastighetsdataöverföring i industriella miljöer. Det leder på ett tillförlitligt sätt bort störningsströmmar genom flera kontaktpunkter på båda kretskorten. Skärmningskonceptet skyddar å ena sidan kontaktdonet mot elektromagnetisk påverkan (störningssänka), men även närliggande komponenter om kontaktdonet fungerar som störningskälla.
SI-modeller finns tillgängliga
Zero8 har först simulerats ingående med avseende på sina högfrekvensegenskaper och därefter testats i praktiska försök. Det finns tillförlitliga testrapporter samt SI-modeller för simuleringar i er applikation.
HighSpeed är nyckelordet för epts Zero8-produktfamilj. Simuleringar med Zero8-kontaktdonet vid 16 Gbit/s uppvisar en utmärkt signalintegritet och är därmed som gjorda för PCIe 4.0 och Industrial Ethernet. Vi tillhandahåller gärna S-parametrarna för era applikationssimuleringar.
Gratis vitbok om höghastighet och EMC »
Beställ en gratis provlåda »
Mer information hittar du här.
Gratis vitbok om höghastighet och EMC »
Beställ en gratis provlåda »
Mer information hittar du här.
Superkraft: TÅLIGHET
Skydd av alla kontakter
Zero8 är konstruerad så att kontakterna inte skadas, inte ens vid felaktig hantering. Kontakterna är dolda i isoleringskroppen och är därmed optimalt skyddade mot eventuella mekaniska påverkan, t.ex. vid beröring. Detta garanterar högsta möjliga säkerhet för din applikation.
Skydd mot vridning vid anslutning
Den inbyggda polariseringen i isoleringskroppen förhindrar felaktig anslutning på grund av att kontakterna vrids. Det innebär att stickproppen och uttaget endast kan anslutas till varandra om de är riktade i en bestämd riktning. Dessutom underlättar tydliga styrelement i isoleringskroppen en säker anslutning.
Mekanisk avlastning genom två Board Locks
Två Board Locks per kontaktdon löds fast på kretskortet och säkerställer mekanisk avlastning av signalkontakterna. Detta förhindrar att signalkontakterna lossnar från lödpunkterna när kontakten och uttaget dras isär.

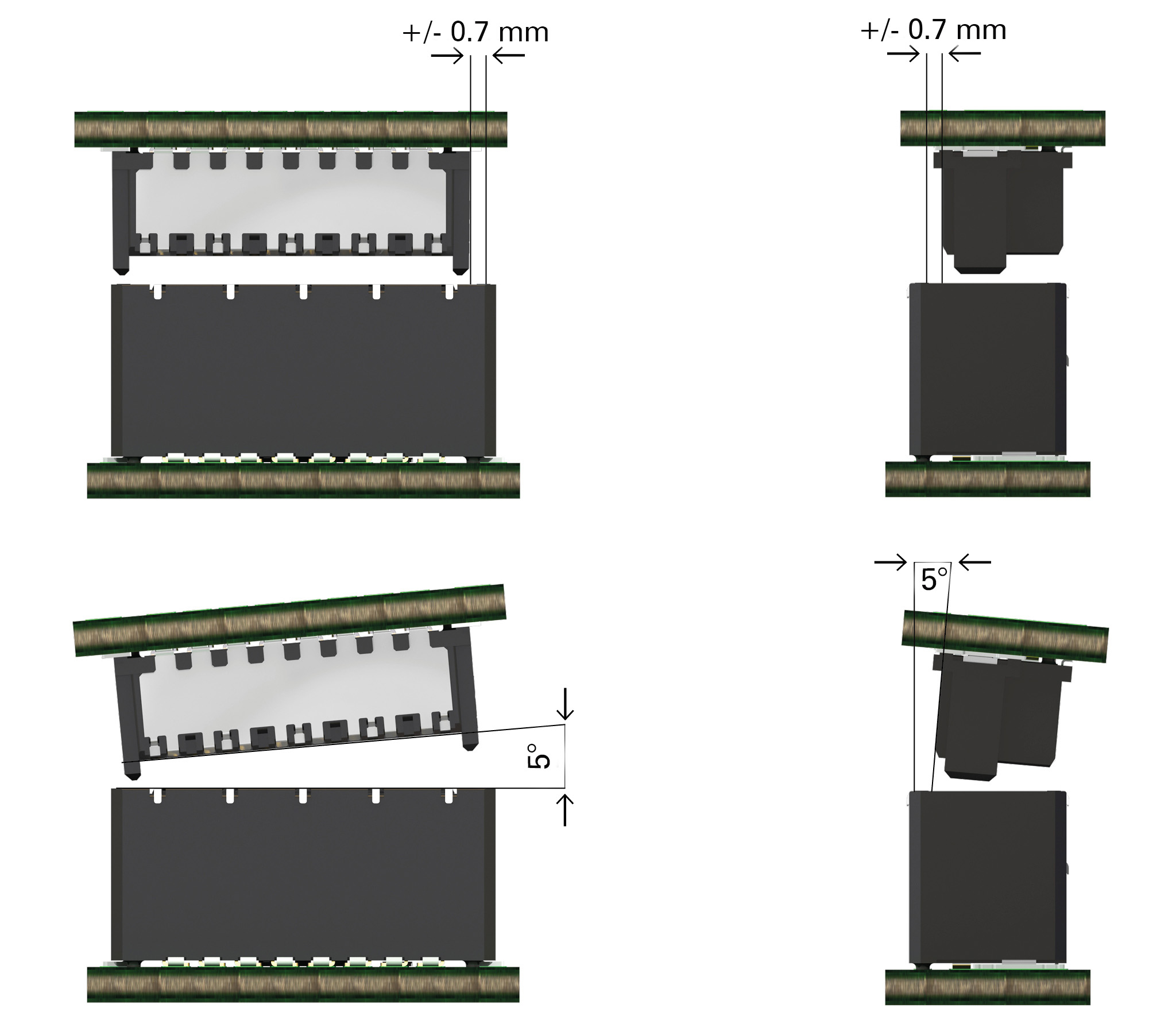

Kompensation för förskjutning upp till 0,7 mm vid installation
Införingsfaserna på isoleringskroppens kanter gör det möjligt för stickproppen och uttaget att kompensera för en förskjutning på upp till 0,7 mm vid anslutningen. Kniv- och fjäderkontakterna förs samman på ett sådant sätt vid anslutningen att en säker kontakt uppnås och att så kallad ”felaktig anslutning” förhindras.
Stor toleranskompensation under drift
När kontakten är ansluten kan uttaget och kontakten tolerera en relativ förskjutning på upp till 0,4 mm. Detta ger stor flexibilitet när det gäller toleransberäkningar i era applikationer. Dessutom möjliggör det placering av flera kontaktpar på ett kretskort utan att kontaktsäkerheten äventyras.
När alla toppfunktioner dessutom kompletteras med enastående robusthet, då handlar det om Zero8 från ept. Oavsett om det gäller det smarta vridskyddet vid anslutning eller kompenseringen för förskjutningar på upp till 0,7 mm vid installationen – Zero8 håller vad det lovar.
Gratis vitbok om robusthet »
Beställ en gratis provlåda »
Mer information hittar du här.
Gratis vitbok om robusthet »
Beställ en gratis provlåda »
Mer information hittar du här.
