ept förser adp MERKUR med
höghastighetskontakter för mini-PC:er
ept GmbH förser adp MERKUR med höghastighetskontakter till adp Mini-PC
Sedan grundandet år 1957 har Gauselmann-koncernen utvecklats till en internationellt verksam stor koncern med cirka 14 000 anställda världen över och en årsomsättning på över 3 miljarder euro. Företagets kärnkompetenser ligger inom utveckling av spelprogramvara och tillverkning av spelautomater. I dotterbolaget adp MERKUR GmbH samlas utveckling, produktion och försäljning av spel och spelautomater.
En dator, många möjligheter

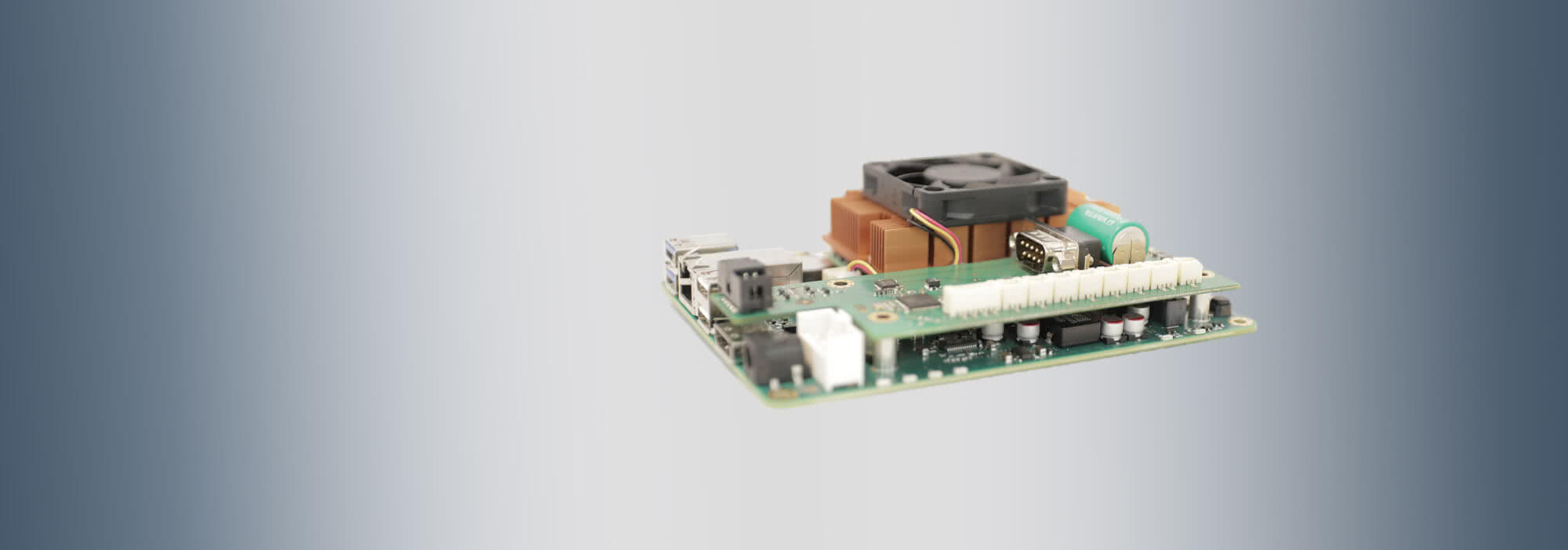

För användning i sina spelautomater har adp MERKUR utvecklat ”adp Mini-PC”, en styrenhet som är särskilt avsedd för tillämpningar med låga prestandakrav. Fokus ligger här på terminallösningar eller produkter inom området för skydd av minderåriga. Den använda SMARC-standarden gör det möjligt att skala CPU:ns prestanda och därmed anpassa den efter behoven.
Modularitet för skalbarhet
Med utvecklingen av sin minidator följer adp MERKUR den aktuella trenden mot modularisering. För att kunna anpassa CPU:ns prestandaklass och funktionsomfånget efter användningsområdet krävdes nämligen en modulär konstruktion av styrenheten. Grunden för adp:s minidator utgörs av ett bärarkort som utvecklats av adp MERKUR och som omfattar alla vanliga PC-gränssnitt såsom DisplayPort, USB 3.0, USB 2.0 och Ethernet. Med dessa gränssnitt står bärarkortet inte en industri-PC efter i något avseende och kan därmed användas i stora volymer på olika platser utan att man behöver hantera olika utrustningsvarianter. En multifunktionsgränssnitt gör det dessutom möjligt att utöka funktionaliteten med hjälp av påsteckningsmoduler. För detta ändamål har den olika höghastighetsgränssnitt som PCIe 3.0 och USB samt olika I/O:er, UART:er och motsvarande driftspänningar. Den används till exempel i WLAN-utbyggnader, minnesgränssnitt eller vid anpassning till befintliga kabelhärvor.
Anpassningsförmåga och hållbarhet
Innan mini-PC:n utvecklades använde adp MERKUR inköpta konsument-PC:er. Dessa hade dock mycket begränsad livslängd och anpassningsförmåga, vilket gjorde att en egenutveckling blev absolut nödvändig. Tack vare adp Mini-PC kunde man dessutom säkerställa att den var individuellt anpassad efter adp MERKUR:s krav. En särskild fördel är den nya lösningens hållbarhet: returnerade enheter behöver inte kasseras, utan kan återanvändas i andra applikationer.
Så säger adp Merkur
”Samarbetet har alltid varit snabbt, direkt och konstruktivt. Den direkta kontakten gör utvecklingsarbetet, och även problemlösningen, effektiv.”
– Daniel Marsch, utvecklingschef på adp MERKUR –
– Daniel Marsch, utvecklingschef på adp MERKUR –
Krav på kontaktdonet

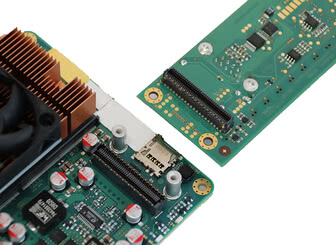

Anpassningsförmågan och återanvändbarheten ställer dock särskilda krav på kontaktdonet, som ska koppla samman bärarkortet och påsticksmodulen. En förutsättning var att det skulle vara lämpligt för höghastighetsapplikationer där dataöverföringshastigheter på 16 Gbit/s och mer förekommer. På grund av modulbytet måste dock kontaktdonet också vara särskilt tåligt, så att det trots upprepade anslutningar alltid utgör en felsäker anslutningslösning. Dessutom var det avgörande för adp MERKUR att kontakten också kan lödas på undersidan av kretskortet och att den inte lossnar från detta vid så kallad överlödning, det vill säga vid reflow-lödningsprocessen. En annan viktig aspekt var att kontaktdonet inte skulle kunna vridas vid anslutning, för att garantera en tillförlitlig anslutning och säkerställa att kontaktdonet inte skadas redan vid installationen.
Lösningen: Zero8
Datahastighet, tålighet, kvalitet och vridskydd – krav som Zero8-kontakten uppfyller. Den anses vara allroundaren bland ept-kontaktdonen, eftersom den förutom sina höghastighetsegenskaper och robusthet även erbjuder en mängd olika varianter: På så sätt kunde adp MERKUR välja mellan vinklade, raka, skärmade och oskärmade kontakter i olika höjder och med olika antal poler. Man valde slutligen den raka, 80-poliga Zero8-kontakten, som möjliggjorde en mezzanin-anslutning med ett kretskortsavstånd på 10,5 till 12 mm. En extra skärmning säkerställde optimal elektromagnetisk kompatibilitet och därmed ett störningsfritt signalflöde.
Mer information om produkten hittar du här:
Zero8 »
Mer information om produkten hittar du här:
Zero8 »
Pålitliga partner
Beslutet att köpa en kontakt från ept var en självklarhet för adp MERKUR: De två företagen har redan under många år haft ett mycket förtroendefullt samarbete. Därför hamnade Zero8 från ept tidigt på listan över finalister. Avgörande var dock epts garanti att kontaktdonet inte skulle falla av kretskortet, inte ens vid överhuvudmontering: ”Den garantin får man inte från NÅGON annan tillverkare – exemplariskt!”, anser även Daniel Marsch, teamledare på utvecklingsavdelningen hos adp MERKUR.
Andra projekt
Sådana åtaganden och den personliga kundservicen ledde till att adp MERKUR genomförde ytterligare projekt tillsammans med ept utöver adp Mini-PC. Så kom Zero8 återigen till användning: Man sökte efter en pålitlig anslutningslösning för att koppla spelautomatens ”Zonic” kontrollpanel till resten av kabelstammen. Tack vare de positiva erfarenheterna med ept och deras Zero8 tog sökandet dock inte lång tid.
