ept-kontakter (kontaktdon) enligt den nya PICMG®-specifikationen
ept-kontaktdonet kontaktdon Zero8 har valts ut enligt den nya PICMG®-specifikationen
Behovet av modulära industridatorer är stort och kommer att fortsätta öka, vilket marknadsanalyser bekräftar. Av denna anledning har en arbetsgrupp inom PICMG® under namnet ModBlox7 enats om en ny tillverkarsoberoende standard för att koppla samman moduler som till största delen används inom buss- och järnvägsjärnvägsteknik.
Mål för ModBlox7
ModBlox7 beskriver grundspecifikationen för en modulär box-PC, bestående av olika funktionsmoduler, såsom CPU, strömförsörjning och I/O-portar. Denna nya, tillverkarsoberoende standard gör det möjligt för användare att genom interoperabla funktionsenheter realisera ett brett utbud av enhetskombinationer i modulär design. PICMG®:s mål var även att sänka kostnaderna och främja hållbarhet.
Omfattningen av den nya specifikationen

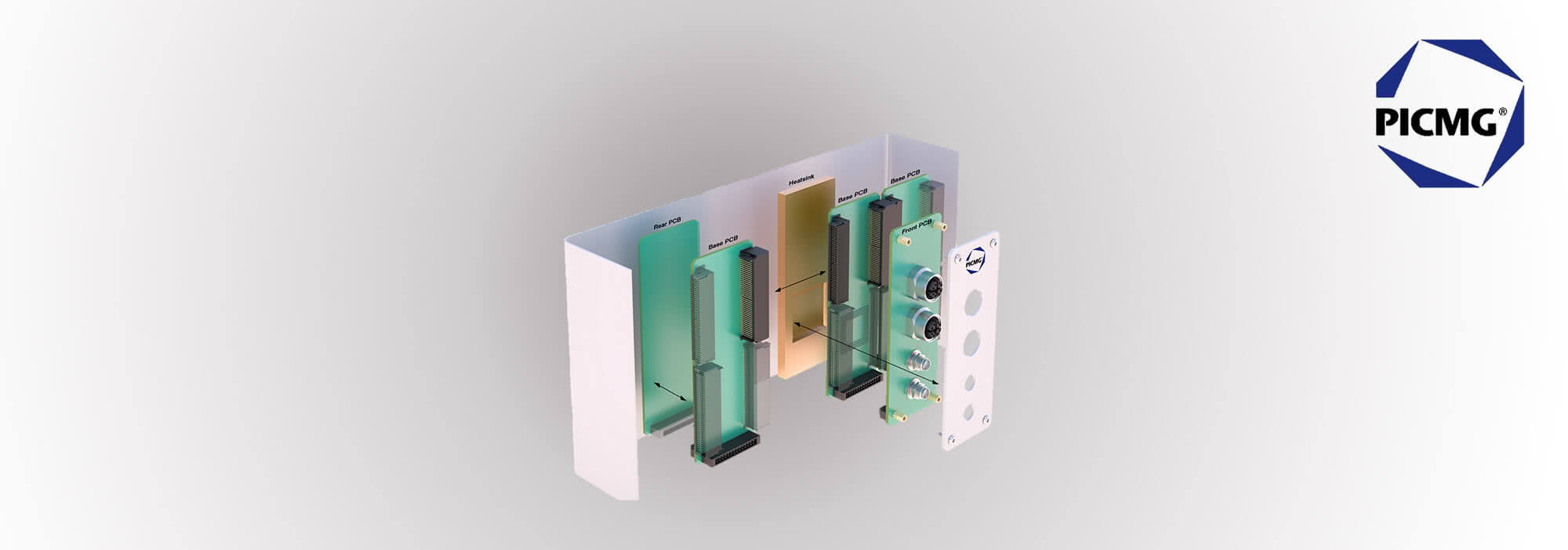

Den nya PICMG®-specifikationen omfattar såväl mekaniken och de modulära funktionsenheterna som den elektriska anslutningen via kontaktdon med fördefinierad pinout. En box-PC består således av ett hölje, en eller två strömförsörjningsenheter samt en eller två CPU:er med vardera upp till fyra PCI-Express- och upp till åtta USB-baserade I/O:er. Varje modul kan i sin tur, beroende på enhetens komplexitet, omfatta upp till tre staplade kretskort. Box-PC:ns mått är förutbestämda vad gäller höjd och djup. Frontbredden varierar däremot beroende på antalet enheter. Dessa kan i sin tur bestå av en eller flera så kallade slitsar på 1,4 tum vardera. Tolv slitsar får på så sätt radas upp efter varandra till en maximal bredd på 16,8 tum.
Krav på kontaktdon
När det gäller en standard för modulär enhetskonfiguration läggs naturligtvis särskild vikt vid den elektriska och mekaniska anslutningen av de enskilda modulerna med hjälp av kontaktdon. I enlighet med användningsförhållandena för box-PC:erna bör det här handla om en kontaktdon i SMT som klarar höga hastigheter och som inte bara utmärks av en enorm robusthet vid installationen, utan också av höga toleranser under drift samt utpräglad motståndskraft mot ogynnsamma miljöförhållanden. Eftersom det i vissa tillämpningar är nödvändigt att säkerställa driftsäkerhet genom redundans med hjälp av ytterligare en kontaktdon, måste det dessutom vara möjligt att använda flera kontaktdon samtidigt på ett kretskort. Detta kräver en hög förskjutningskompensation vid anslutning samt toleranser under drift.
Zero8 som förkontaktdon
ModBlox7-kommittén fann en kontaktdon som lämpar sig för de mångsidiga kraven i Zero8 från kontaktdonstillverkaren ept. SMT-Stecker med ett delning på 0,8 mm ingår i en stor produktfamilj med olika typer, bygghöjder och poltal samt med valfri EMC-skärmning. För ModBlox7-specifikationen används den i den vinklade, 80-poliga utförandet och möjliggör därmed horisontell kretskortanslutning mellan angränsande enheter. För att säkerställa redundans och driftsäkerhet är det enligt specifikationen även tillåtet att använda två Zero8-kontakter samtidigt. Detta möjliggörs genom en förskjutningskompensation på 0,7 mm vid installationen samt driftstoleranser på 0,4 mm. Annars skulle modulerna kunna skadas vid anslutningen.
En ytterligare fördel med Zero8 är möjligheten att samtidigt överföra höga strömmar och höghastighetssignaler. Det som inledningsvis låter oförenligt är fullt möjligt tack vare kontaktdon utformning i kombination med en motsvarande stiftkonfiguration, vilket därmed sparar både utrymme och kostnader.

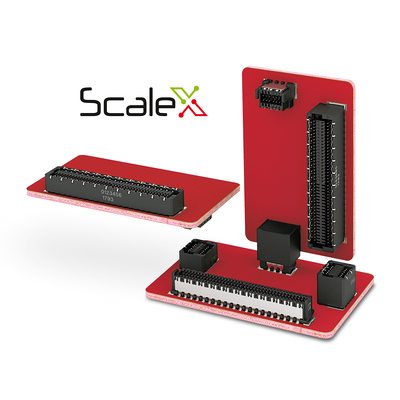

Tack vare sin könsneutrala ScaleX-anslutningsteknik med sammanflätade kniv- och honkontakter har Zero8 dessutom en enorm kontaktsäkerhet och garanterar därmed en pålitlig signalöverföring även vid vibrationer och stötar.
Mer information om produkten hittar du här:
Zero8 »
En ytterligare fördel med Zero8 är möjligheten att samtidigt överföra höga strömmar och höghastighetssignaler. Det som inledningsvis låter oförenligt är fullt möjligt tack vare kontaktdon utformning i kombination med en motsvarande stiftkonfiguration, vilket därmed sparar både utrymme och kostnader.
Tack vare sin könsneutrala ScaleX-anslutningsteknik med sammanflätade kniv- och honkontakter har Zero8 dessutom en enorm kontaktsäkerhet och garanterar därmed en pålitlig signalöverföring även vid vibrationer och stötar.
Mer information om produkten hittar du här:
Zero8 »
Zero8 kan även användas för PCB-anslutning inom enskilda enheter
Även för mezzaninanslutningarna mellan upp till tre kretskort i en CPU erbjuder Zero8-sortimentet en skräddarsydd lösning för samma installationsförhållanden. Användningen av flera kontaktdon från en skalbar produktfamilj ger dessutom en avgörande fördel: på så sätt behöver kontakterna inte omdesignas och godkännas om och om igen – användaren kan därmed spara in de kostnader som detta medför.
Interoperabilitet i kombination med kostnadsbesparingar och hållbarhet. Den nya specifikationen lovar stora framsteg för box-PC:er. Med Zero8 uppnås en säker anslutning mellan de enskilda modulerna. Specifikationen ska slutgiltigt antas redan under det första kvartalet.
